DIY四轴GRBL数控支持切刀设备结构

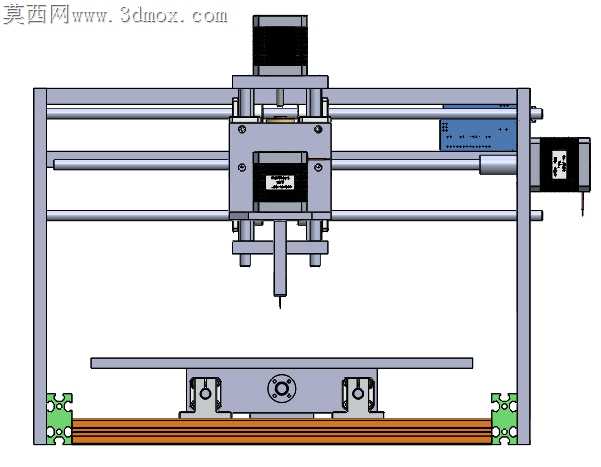

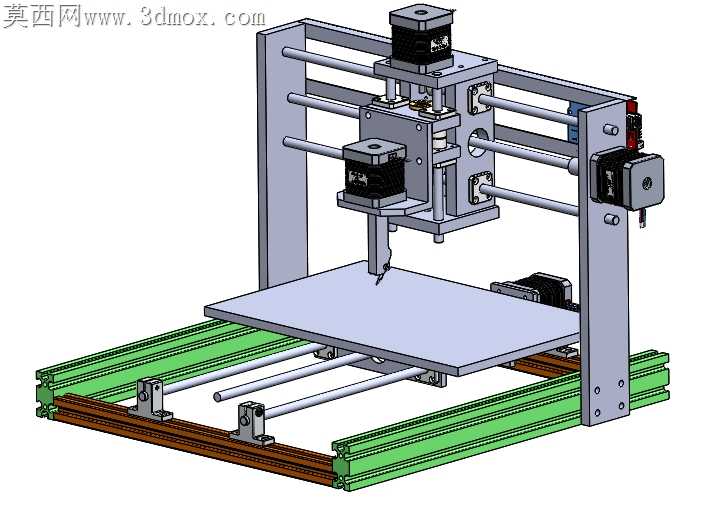

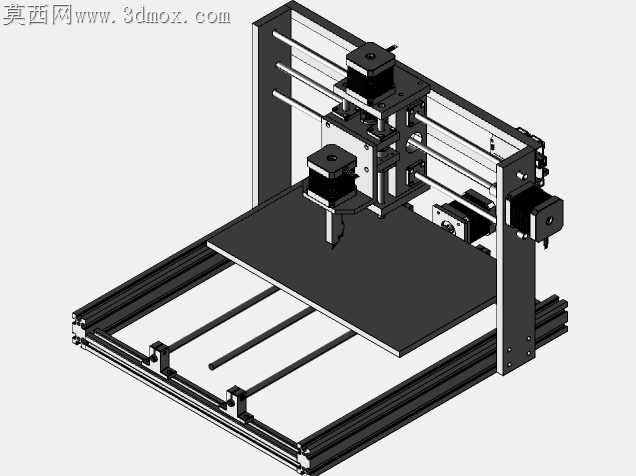

小型台式数控切割设备在薄材加工场景里，常遇到Y轴跨距过大导致的平台晃动问题，尤其是加工幅面拓展后，光轴导轨的挠度会直接反映在切痕的直线度上，薄纸类材料甚至会因为平台微颤出现毛边、扯料的瑕疵。这套四轴切刀结构在底部承托部分做了针对性调整，两根平行的工业铝型材作为基座主承力件，没有采用常见的单板托底方案，而是把Y轴传动光轴直接通过立式支座固定在铝型材的槽道内，光轴两端的支座锁紧位置预留了0.2mm的调整余量，装配时可以通过塞尺校准两根光轴的平行度，避免滑台移动时出现卡顿、偏磨的情况。

Z轴滑台的安装板做了下沉式的铣槽处理，步进电机的输出轴直接穿过安装板的定位孔连接传动件，省去了额外的联轴器固定座，既压缩了Z轴的整体高度，降低了机头的重心偏移量，也减少了传动链上的连接间隙，切刀下探时的重复定位精度能控制在0.1mm以内，应对薄纸、PVC膜这类易变形材料的切线作业时，不会因为刀头晃量出现切不透、走线偏移的问题。X轴的两根横向光轴采用上下错位排布，不是传统的同平面平行安装，这样的排布能让滑台的受力点更靠近重心位置，横向快速移动时的惯性摆动被光轴的侧向支撑力抵消，哪怕是高速走折线、转角，刀头也不会出现过冲的痕迹。

底部Y轴的移动平台没有用整块金属板材，而是采用密度均匀的电木板作为承托面，电木板的表面平整度高，切割时不会像金属板那样反光干扰对位，材质本身的硬度刚好能承托薄材，又不会因为刀头轻微下探过量损坏刀刃。平台的四个角都做了沉头孔设计，固定螺丝完全没入板材表面，不会刮蹭待加工材料，也不会阻碍铺料时的平整操作。走线位置特意在右侧立板上预留了穿线孔，所有电机的线缆都从型材槽道和立板内部穿行，不会外露干扰滑台移动，也避免了加工时掉落的碎屑刮破线缆绝缘层。

刀头的固定座做了快拆式的卡槽设计，更换不同角度的切刀时不需要拧动多颗固定螺丝，只需要松开侧面的一颗紧定螺钉就能抽出刀夹，调整刀头伸出长度后直接卡入卡槽锁紧即可，日常换刀调试的时间能缩短一半以上。限位开关的安装位置都做了可调节的长槽设计，不同加工幅面需求下，可以快速调整各轴的硬限位位置，不用重新打孔固定，适配小批量多规格的薄材切割需求时，设备调整的灵活度更高。
