铝型材框架小型数控雕刻加工设备

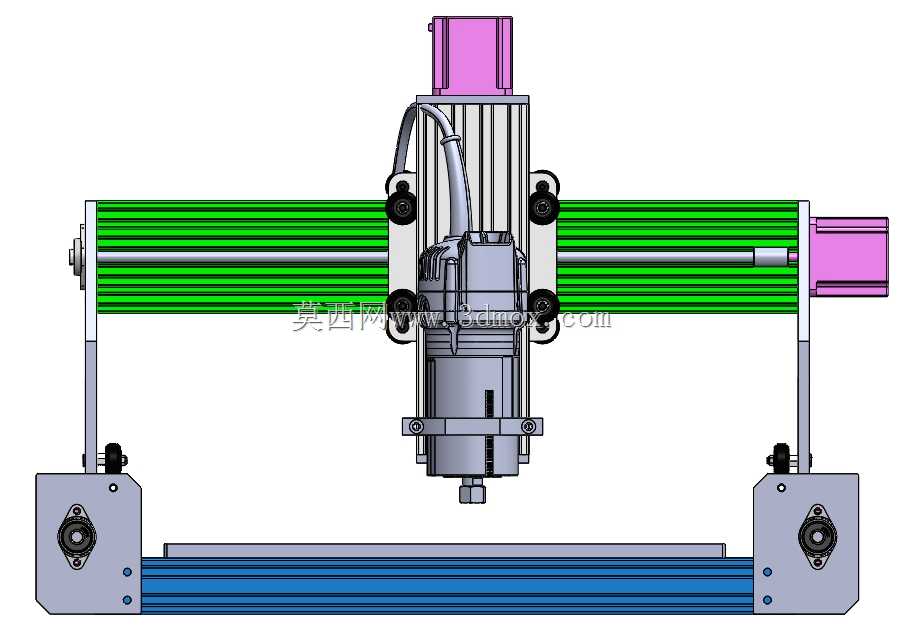

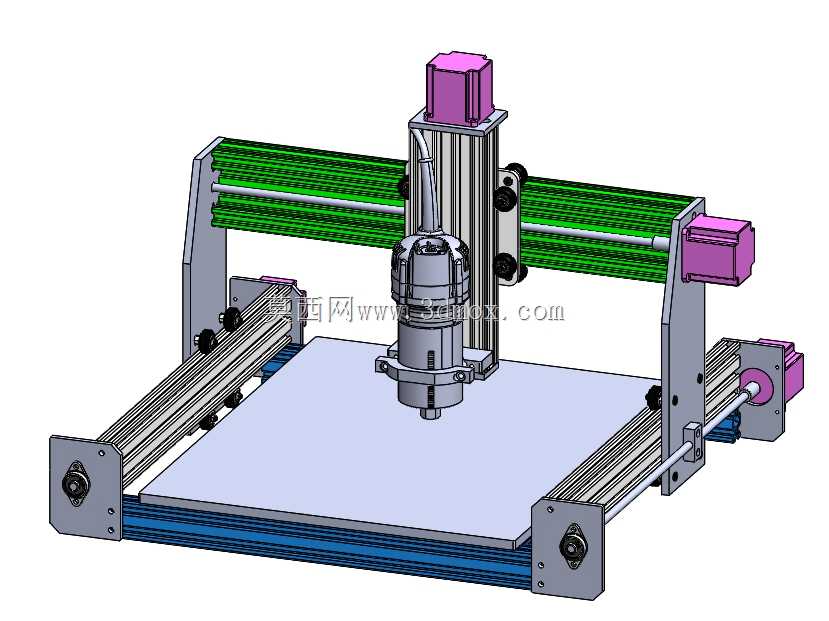

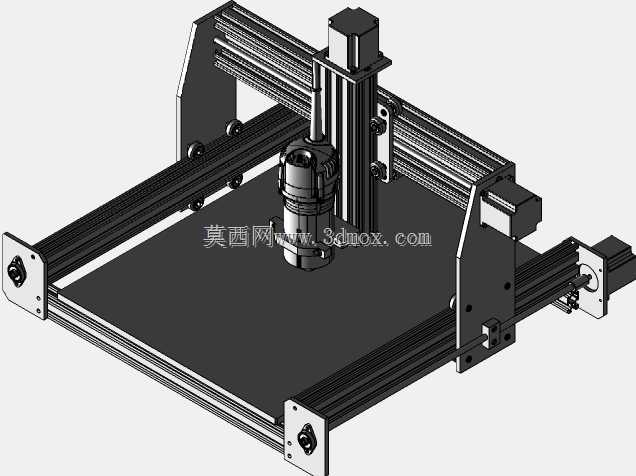

小型桌面级数控设备的落地难点，从来不是功能堆叠，而是在有限的型材截面、安装空间里，把运动刚性、装配容错、加工负载的矛盾平衡到位。这套采用铝挤压型材做主体框架的小型数控结构，刚好踩中了桌面加工场景里最容易被忽略的几个工程取舍点。横向运动梁直接选用标准工业铝型材，不用额外定制铸造横梁，省掉了开模成本的同时，型材自带的T型槽刚好给滚轮滑座提供了安装基准，不用再二次加工安装面。滑座和横梁接触的四个滚轮，没有用常见的直线导轨滑块，而是直接靠偏心轴调整滚轮和型材槽壁的预紧量，这种设计的巧思在于，铝型材本身的成型公差虽然比磨制导轨大，但滚轮的自适应间隙可以抵消掉型材的直线度误差，装配时不用反复刮研接触面，只要逐个调整偏心轴的松紧，就能让滑座在全行程里保持顺滑无卡滞。主轴部分选用木刨主轴做加工执行端，没有追求高转速高速电主轴的参数，刚好匹配小型设备加工软质材料、木工板材的负载需求，主轴安装座直接卡在滑座的竖向安装位，连接走线顺着滑座侧面的理线槽排布，不会在运动过程中和横梁、两侧立柱产生剐蹭。两侧的立柱支撑同样用同规格铝型材拼接，底部和纵向运动的型材基座连接时，连接角件的安装孔特意留了0.2mm的调整间隙，装配时可以先把所有紧固件松装，推滑座走完全行程确认运动无别劲之后，再逐个拧紧螺丝，避免了刚性连接时因为型材下料的长度误差，导致横梁两端高低差影响加工平面度。纵向运动的导轨同样靠滚轮实现滑动，底部型材的槽壁既是运动导向面，也是整个设备的承力基准，不用额外加装钢板衬垫，铝型材本身的截面惯性矩足够承受小型加工的切削力，哪怕是长时间走刀加工塑料、软木类材料，框架也不会产生明显的振颤。这套结构里没有用到高精度的定制加工件，所有零件都能从标准五金件、工业铝型材配件里选型，哪怕是个人爱好者也能照着结构采购配件组装，调整滚轮预紧的时候，只要用手转动滑座没有明显旷量，推动时没有卡顿感就算达标，不用复杂的工装检具去测装配精度，刚好匹配小型设备低成本、易装配的定位。
