DIY胶合板小型立式铣床结构设计

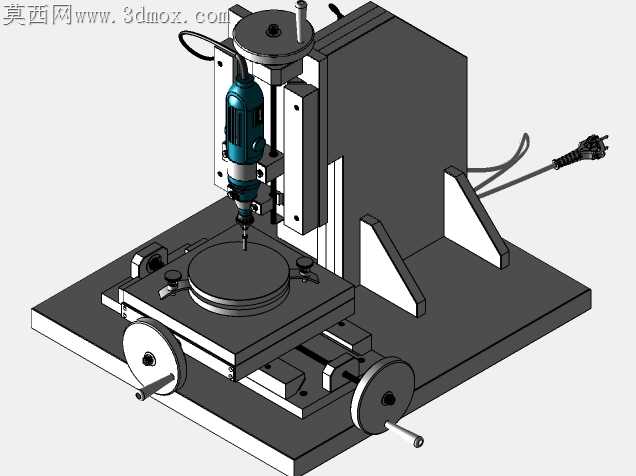

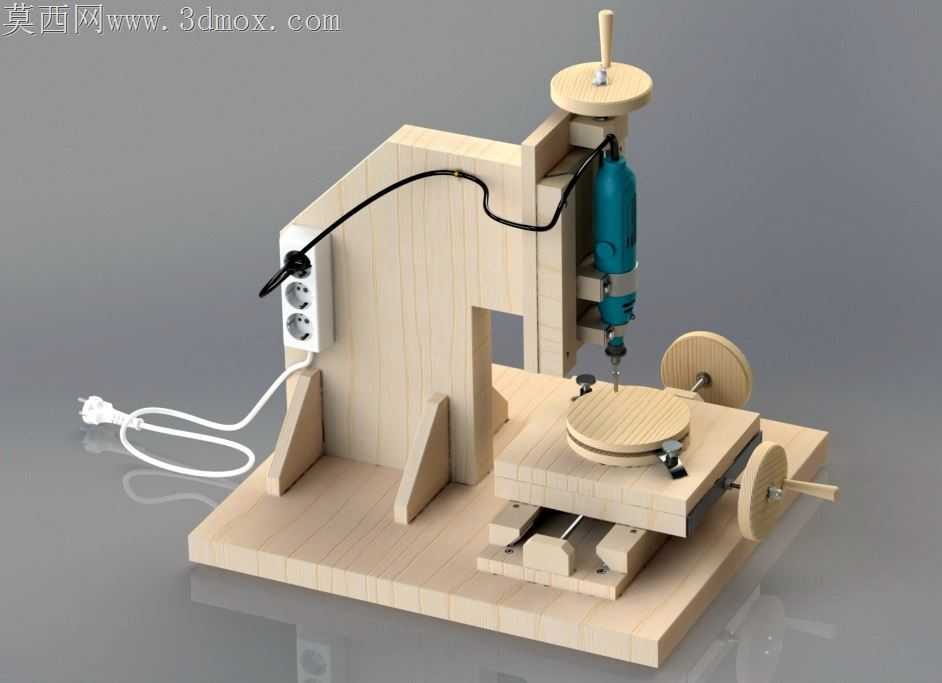

手工制作小型加工设备时，最容易被忽略的是机架形变对加工精度的影响，这款胶合板铣床的结构设计，恰好针对非金属机架的刚性短板做了针对性的适配调整。立式布置的电磨主轴直接固定在L型主立板上，没有额外加装升降滑座，靠顶部手轮带动的压杆实现主轴的上下进给，这种设计直接砍掉了多余的滑动配合间隙，毕竟胶合板的加工精度很难达到金属导轨的公差要求，减少滑动副反而能降低装配时的公差累积。侧面加装的电源排座直接固定在立板外侧，电源线顺着立板边缘走线，用线卡固定后不会和进给机构产生干涉，甚至预留了插电式工具的扩展位，不用额外扯线外接电源，操作时不会因为线材拖拽碰歪工件。

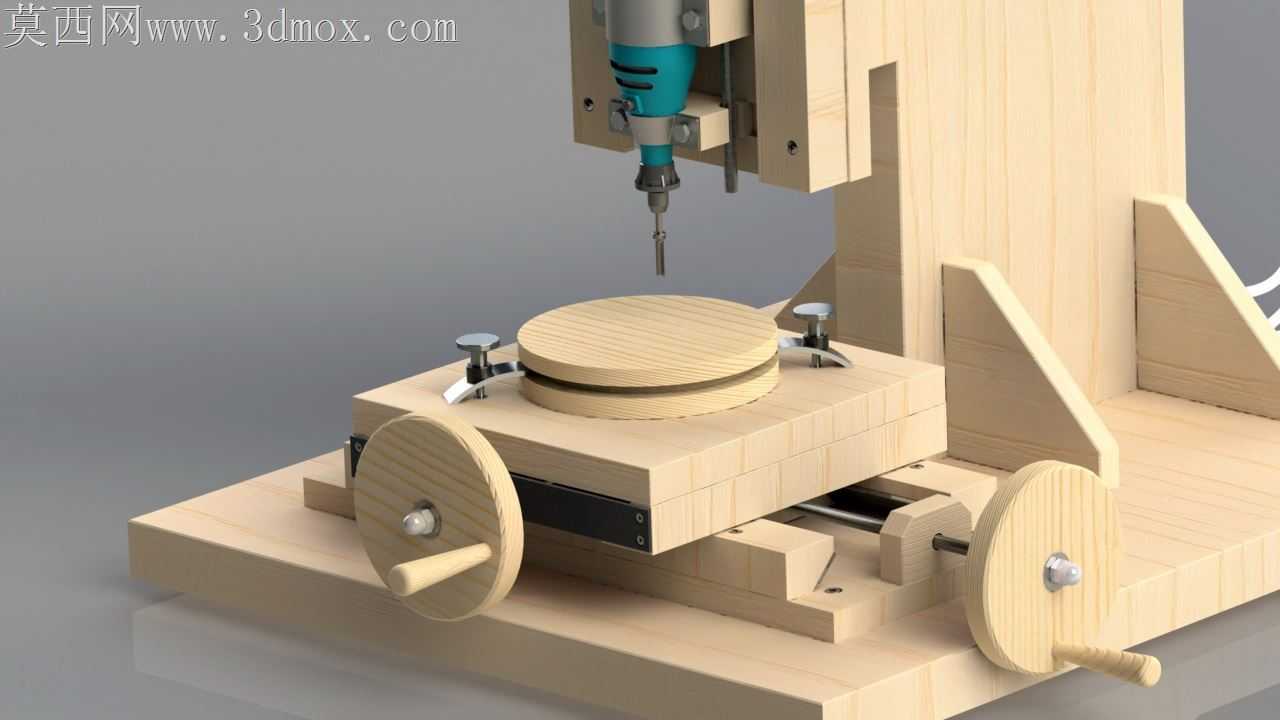

工作台部分采用三层胶合板叠压的结构，底层两根光轴导轨直接嵌在底座的加强筋槽里，前后进给的手轮和横向进给的手轮分别布置在工作台的前侧和右侧，操作时手腕不用大幅度扭转就能完成两个方向的进给调节，手轮的直径特意做了加大，转动时的阻尼感更均匀，不会因为胶合板的孔位偏差出现卡滞。底座的三角形加强筋没有采用满胶粘接的方式，而是留了0.1mm的嵌合缝隙，组装时可以通过塞片调整立板的垂直度，避免粘接固化后出现主轴偏斜，导致加工出来的孔位出现锥度。

主轴的固定套特意做了两段式抱紧结构，电磨插入后靠侧面的螺丝锁紧，不会因为长时间震动出现主轴下滑，顶部的手轮和压杆之间加了木质的推力垫片，转动时不会直接摩擦胶合板的端面，减少长期使用的磨损量。工作台面上的工件挡块采用可滑动的T型槽固定，不用额外加装金属T型槽，直接在胶合板上铣出窄槽就能实现夹具的快速固定，对于薄木板、塑料板这类软质材料的小零件加工，这种结构的刚性完全足够，甚至能完成0.5mm深度的铣槽加工，不会出现机架抖动导致的崩边问题。

走线位置特意避开了所有运动部件的行程范围，电源线从底座侧面引出，不会被前后移动的工作台刮破绝缘层，排座的固定位置距离主轴有足够的安全距离，加工产生的木屑不会直接落到插座孔里引发短路。整个设备的所有零件都可以用普通胶合板切割完成，不需要复杂的金属加工工序，组装时只需要普通的木工胶和自攻螺丝就能完成，对于个人DIY爱好者来说，不需要专业的金工设备就能做出能实际使用的小型铣床，加工小尺寸的木质、塑料零件完全够用，甚至能完成简单的电路板铣削作业，结构上的取舍完全贴合个人制作的加工条件，没有刻意追求工业级的精度指标，反而把易加工、易装配、易维护的特点放到了第一位。
