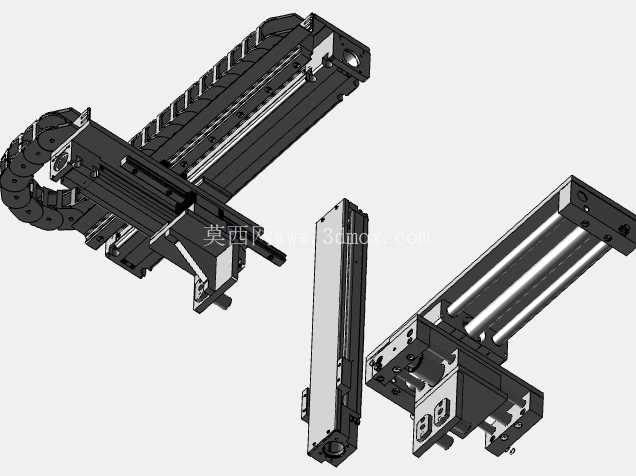

线性滑台直线运动模组结构设计

这套线性运动模组的结构设计，核心围绕精密直线往复运动的工况需求展开，在3C电子装配、光伏组件搬运、锂电电芯叠片、小型工件上下料这类需要重复定位精度的工位上，这类模组是核心执行部件。从结构拆解来看，整套组件集成了导向承载、动力传动、行程限位三个核心功能模块，没有冗余的外置结构，安装时可以直接通过本体侧边的安装孔位锁附在设备铝型材框架上，不需要额外设计转接支架，能大幅缩减设备整体的装配空间。

导向部分采用的是内嵌式双导轨布局，导轨直接嵌装在铝制本体的基准槽内，相比外置导轨的安装方式，这种结构的导轨安装基准与本体一次加工成型，能消除转接安装带来的平行度误差，滑块与导轨的配合预压可以根据负载工况调整，轻载高速工况下选用轻预压等级，能降低运行阻尼减少电机负载，重载低速工况下选用中预压等级，可提升运动过程中的刚性，避免高速启停时出现滑块晃动的问题。传动部分的布局做了优化，丝杆/同步带的安装中心与双导轨的中心面完全重合，驱动力的作用点落在承载中心线上，运动过程中不会产生额外的倾覆力矩，这一点对于长行程工况尤为重要——很多长行程滑台运行时出现卡顿、异响，本质就是传动中心与承载中心偏移，导致滑块单侧受力过载，长期运行会加剧导轨磨损，直接降低模组的使用寿命。

从安装边界来看，本体截面采用窄型设计，宽度方向的尺寸控制紧凑，适合在设备内部空间局促的多轴排布场景使用，比如XYZ三轴搭建的点胶、螺丝锁付工位，X轴双轨排布时不会占用过多Y轴的安装空间，Z轴挂载时也不会因为本体过宽导致周边走线、气管布置干涉。本体两端的端盖集成了轴承座与防撞缓冲块安装位，不需要额外在行程两端加装外置防撞座，缓冲块直接嵌入端盖的预留槽内，滑台运行到行程端点时，滑块上的撞块直接接触缓冲块，能吸收硬接触带来的冲击，避免高速运行时硬碰撞导致的定位偏移，甚至传动部件损坏。

滑台的动子滑座表面做了密集的螺纹孔阵列，孔位间距按照通用工业安装标准设计，不管是加装气动夹爪、真空吸盘支架，还是视觉检测相机的安装板，都可以直接通过标准螺丝锁附，不需要重新打孔攻丝，也不用定制转接板，能大幅缩短下游设备的设计与装配周期。滑座侧边预留了感应开关的安装槽，槽位沿着行程方向全程贯通，原点、正负限位的光电开关可以根据实际需要的行程长度任意调整位置，不需要在本体上额外钻孔固定，调整行程时只需要松开开关的锁紧螺丝滑动到目标位置再锁紧即可，现场调试的灵活性很高。

设计过程中也充分考虑了日常维护的便利性，本体侧面预留了润滑脂注油口，注油通道直接连通导轨滑块与丝杆螺母的接触面，日常维护时不需要拆下滑座的防尘罩，直接用注油枪对准注油口加注润滑脂即可，能降低设备运维的工作量。本体顶部可选装防尘钢带，在有粉尘、切削液飞溅的加工场景下，防尘钢带可以完全覆盖本体内部的导轨与传动部件，避免硬质粉尘进入导轨滚道造成滑块磨损，也能防止切削液腐蚀传动部件，提升模组在恶劣工况下的适应能力。

从受力特性来看，这套模组除了能承受垂直于滑座表面的正向负载，对于侧挂安装、垂直安装的工况也做了刚性强化，导轨的滚道接触角设计优化了侧向受力的承载能力，垂直安装时搭配带刹车的驱动电机，断电时不会出现滑座下坠的问题，适合作为Z轴升降模组使用，比如在小型检测设备的镜头升降工位、流水线的工件抬升工位，都可以直接选用这套结构，不需要额外加装平衡气缸或者配重块，进一步简化设备的整体结构。

在实际选型匹配时，工程师可以根据需要的行程长度、负载重量、运行速度来选择对应的传动形式，高速往复、长行程工况可以选用同步带传动版本，重复定位精度可以满足大部分搬运、分拣工位的需求；高精度定位、短行程工况可以选用滚珠丝杆传动版本，配合伺服电机可以实现微米级的进给精度，满足精密检测、微装配工位的使用要求。整套结构的所有零部件都采用模块化设计，不同长度的同系列模组零部件通用化率很高，备件储备时不需要针对不同行程单独储备全套零件，能降低生产与运维的备件成本。
