可配置多规格HGR20直线导轨滑动组件

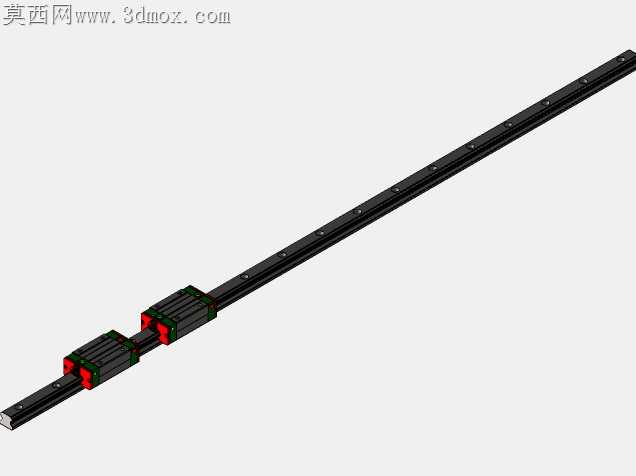

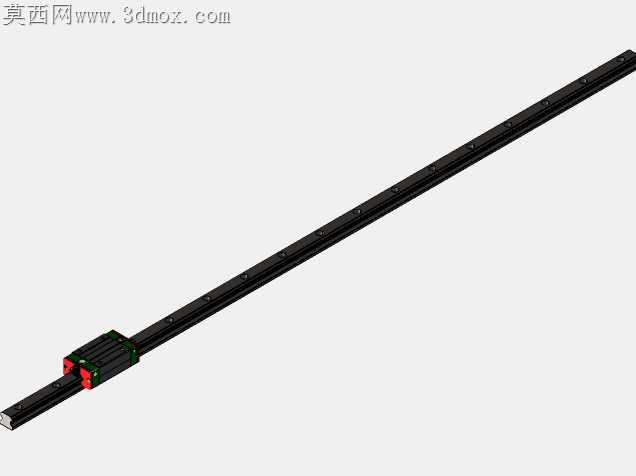

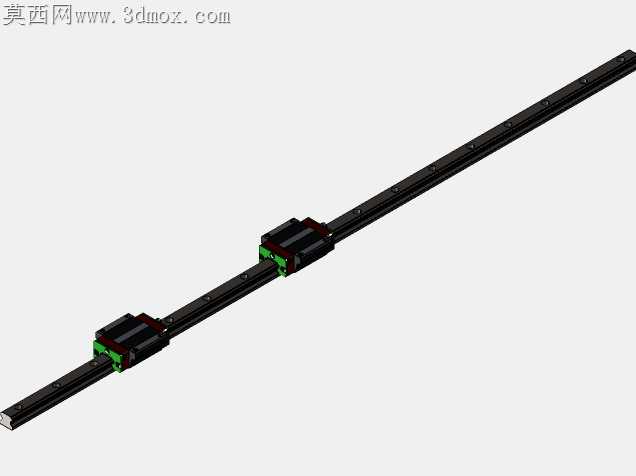

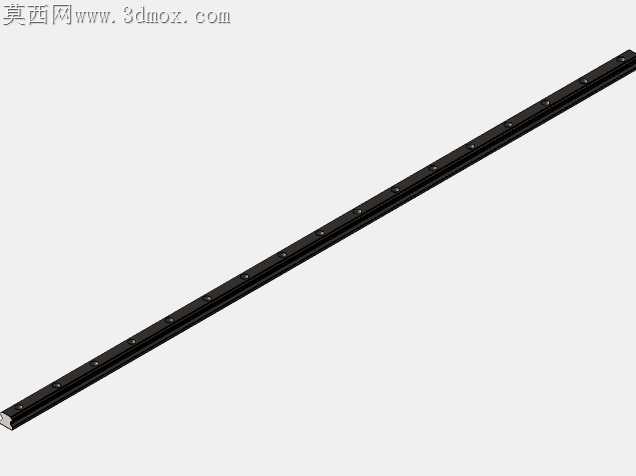

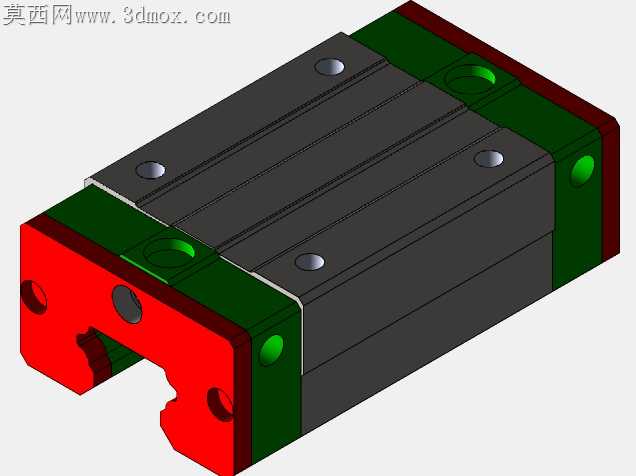

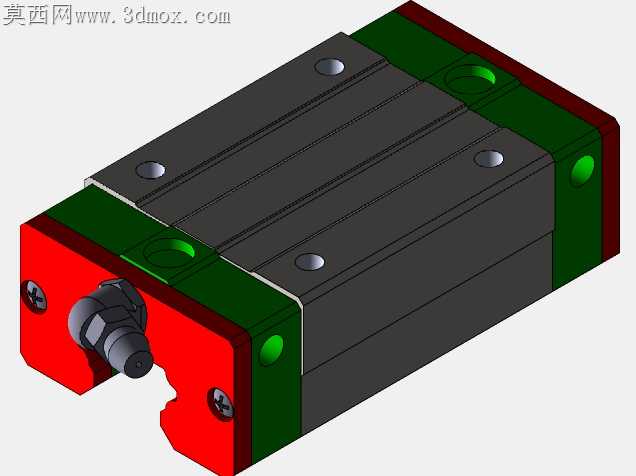

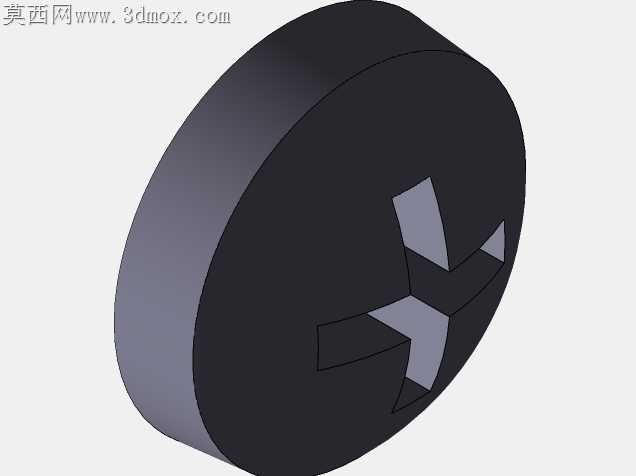

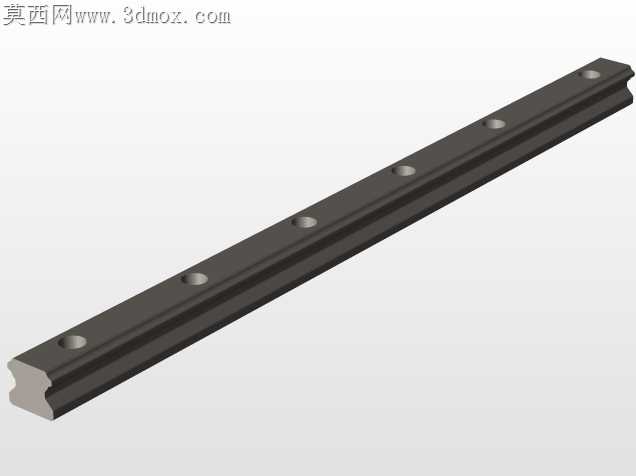

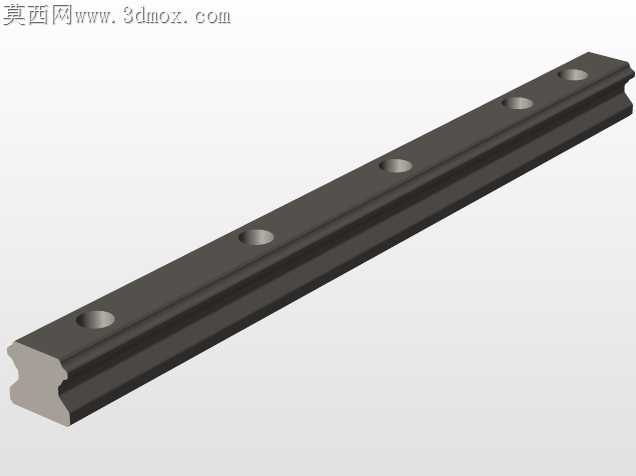

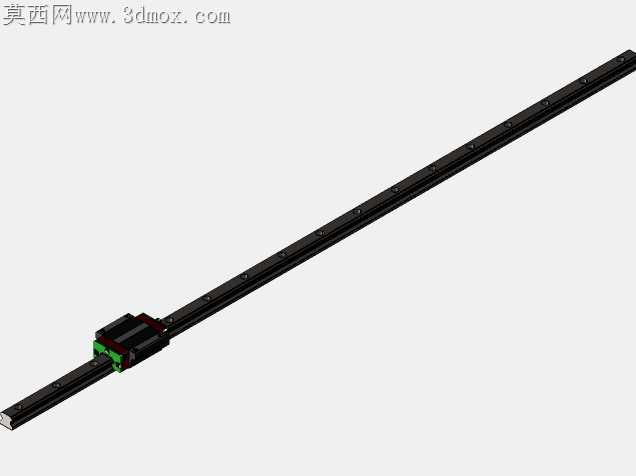

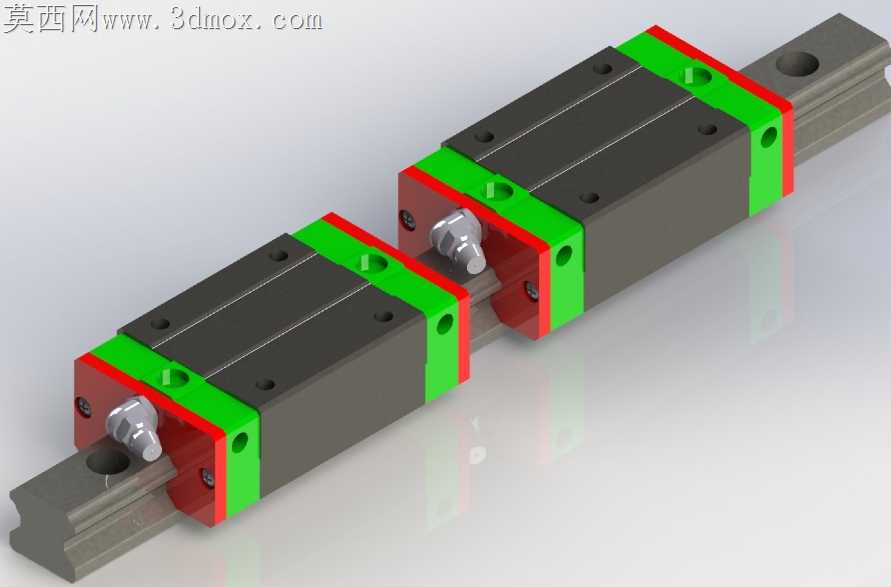

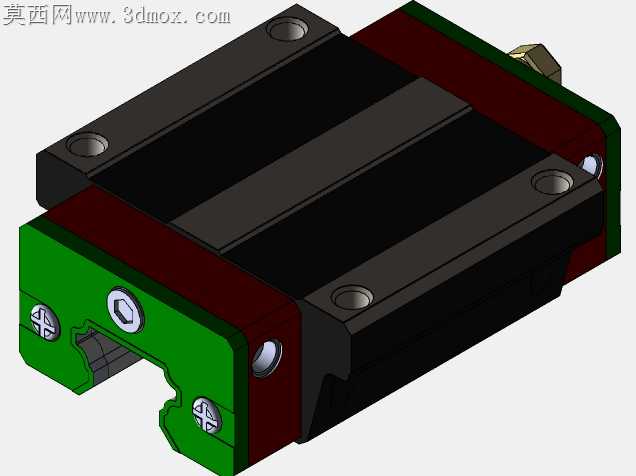

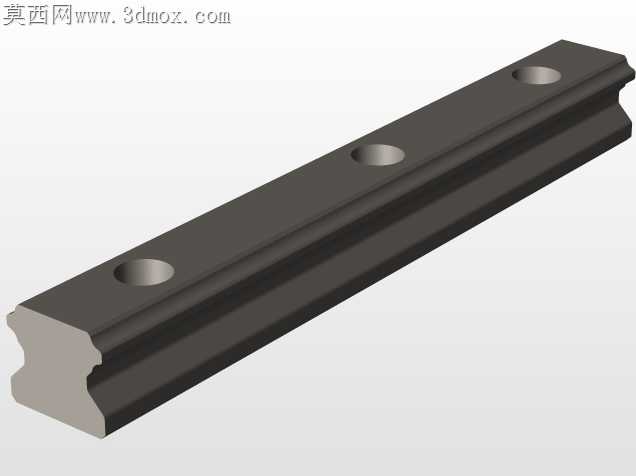

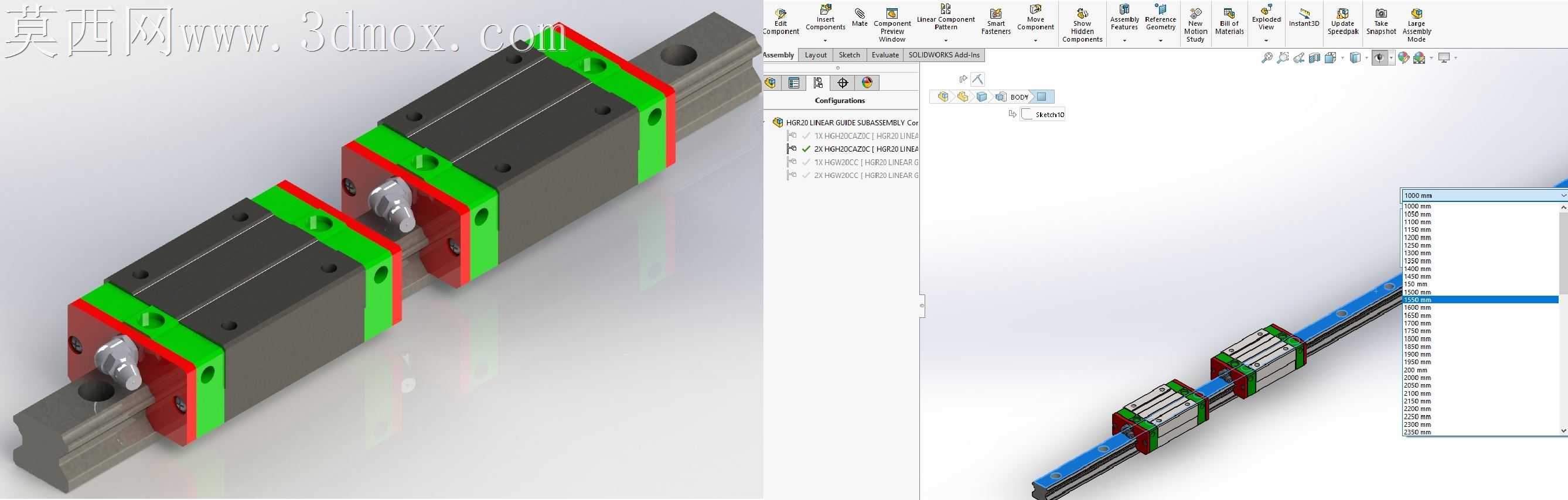

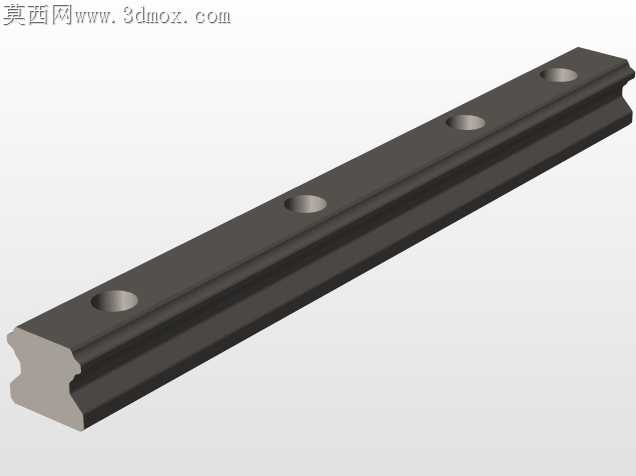

直线导轨在自动化设备、机床进给机构里的装配痛点，往往藏在长度适配和滑块公差匹配的细节里——很多现场安装时要么导轨截短后端面平行度超差，要么滑块预压调得过紧导致运行卡滞，过松又出现反向间隙。这套HGR20导轨组件在结构设计阶段就把加工适配的细节做了前置考量，轨道长度覆盖150mm到4000mm区间，每50mm为一个增量档位，不用现场二次裁切破坏导轨滚道的淬火层，也避免了截短后端面毛刺刮伤密封端盖的隐患。滑块部分做了普通和宽体两种车厢结构选项，单滑块、双滑块的组合配置能对应不同负载工况，宽体滑块的滚道接触角做了微调，侧向受力时的接触应力比普通款低17%左右，重负载往复运行时不容易出现滚道点蚀。导轨安装基准面的倒角做了0.5mm的统一处理，和设备安装面贴合时不会因为加工残留的锐边顶起，导致导轨直线度超差。滑块的注油孔位置做了偏移设计，不管是侧装还是倒装在设备上，都能留出足够的注油空间，不用拆周边的管线就能完成日常润滑维护。密封端盖的唇边做了双道结构，外层刮除导轨表面的切屑、灰尘，内层锁住润滑脂，在有少量切削液飞溅的机加工场景里，也能避免润滑脂被冲刷流失。滚道的曲率比做了适配调整，和钢球的密合度控制在53%左右，既保证了运行时的刚性，又不会因为接触面积过大导致滑动阻力骤升，高速往复运行时的温升能控制在合理区间。配套的M GN12小型导轨组件同样做了长度可配置设计，100mm到2000mm的长度范围、50mm增量档位，能和HGR20导轨搭配组成十字滑台结构，不用单独找不同规格的导轨凑配安装孔位，安装孔的孔距公差统一控制在±0.02mm以内，和常见的铝型材安装槽位完全匹配，打安装孔时不用反复测量对位。滑块的回流器结构做了圆角过渡优化，钢球循环时不会出现卡顿异音，长时间高速运行也不会出现钢球磨损不均的问题。导轨的安装沉孔深度做了统一管控，螺丝锁紧后不会高出导轨表面，避免滑块运行时和螺丝头发生剐蹭。端盖的固定螺丝做了防松设计，设备长时间振动运行也不会出现螺丝脱落导致端盖移位的问题。
