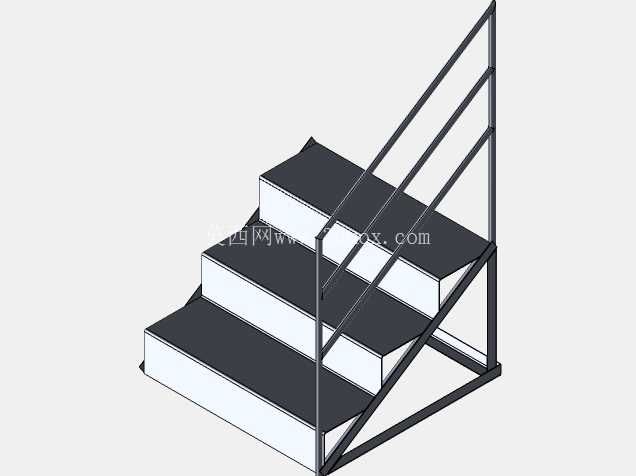

带扶手工业钢制踏步梯结构设计

　　这款带扶手的钢制踏步梯，主要面向工业厂区内的高差通行场景设计，常见于设备操作平台接驳、仓储区域高差过渡、车间巡检通道搭建等工况，解决0.6米至1.2米区间的固定高差通行需求，替代临时搭设的简易踏步，规避无防护通行的坠落风险。从结构组成来看，整体采用型钢焊接框架，梯段斜梁选用矩形空心型钢作为主承重构件，相比角钢框架抗扭性能更优，在人员单侧倚靠扶手、搬运物料偏载的工况下，不会出现框架侧向扭转变形。踏步板采用花纹钢板折弯成型，踏步前沿做15度上翘的防滑挡边，既可以避免鞋底沾附的切削液、润滑油导致打滑，也能防止搬运的小型零件、工具从踏步边缘滚落。

　　扶手部分采用三层平行圆管设计，最上层扶手高度匹配成年人站立重心高度，中层横管作为腰部防护，下层横管距离踏步面高度控制在10厘米以内，防止人员脚部意外滑出梯段范围，扶手立柱与斜梁采用满焊连接，焊缝位置做打磨钝化处理，避免尖锐毛刺划伤作业人员。设计过程中优先考虑安装边界的适配性，梯段底部设置带安装孔的地脚板，可通过膨胀螺栓直接固定在水泥地面或钢结构平台面上，顶部与接驳平台的连接采用可调节的搭接板，能适配±20毫米的平台高度误差，不需要现场二次切割修改框架尺寸。踏步的踏面宽度按照单人通行加手持工具的尺寸预留，梯段坡度控制在38度，相比45度的常规直梯，上下行时膝盖受力更小，适合人员频繁通行的场景，同时不会占用过多的水平安装空间。

　　框架的所有外露钢材表面均做喷塑处理，相比普通油漆涂层耐磕碰性能更好，在车间内有叉车、物料周转车剐蹭的环境下，涂层不易脱落生锈。从受力角度核算，单块踏步的均布载荷按照200公斤设计，可满足作业人员携带重型工具通行的需求，扶手的侧向载荷按照每米100公斤设计，人员失足倚靠时不会出现扶手变形脱落的问题。在实际应用中，这类踏步梯不需要复杂的预埋基础，安装时只需要确认地面平整度，固定四个地脚螺栓即可投入使用，后期维护只需要定期检查焊缝是否开裂、地脚螺栓是否松动，不需要复杂的保养流程。

　　针对不同的安装场景，该结构的尺寸可做模块化调整，比如增加踏步数量适配更高的接驳平台，或者加宽梯段满足双人并行通行需求，所有连接节点均采用统一的焊接标准，不需要额外定制异型连接件，加工制作时可直接切割标准型材焊接成型，生产周期短，成本可控。梯段的侧面斜撑采用三角支撑结构，将踏步的载荷直接传递到主斜梁和地脚位置，避免踏步板长期受载出现下凹变形，扶手立柱的间距控制在80厘米以内，符合工业防护栏杆的间距要求，不会出现人员从立柱间隙坠落的风险。
