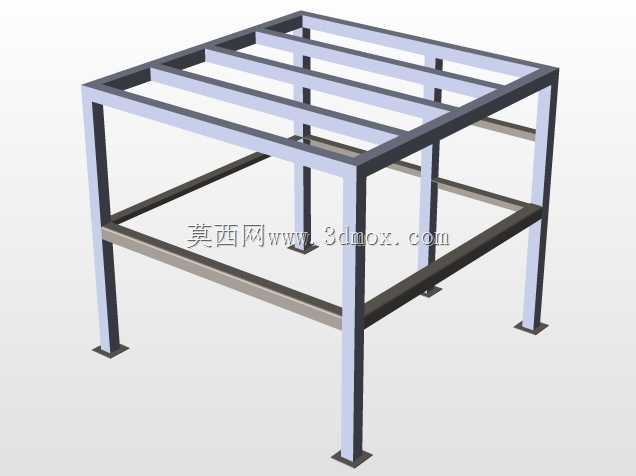

工业储水设备方管焊接支撑钢架结构

这类支撑钢架主要配套工业现场的方形储水水箱使用，常见于生产车间循环水系统、厂区临时供水点位、小型水处理设备配套安装场景，核心作用是为上部放置的水箱提供稳定的离地支撑，预留水箱底部排污阀、管路接口的安装操作空间，避免水箱直接接触地面出现锈蚀、积水浸泡的问题。从结构设计来看，整体采用标准矩形方管焊接成型，框架主体分为上下两层矩形框结构，上层框体均匀排布多根横向承托管梁，每根托梁的排布间距经过承重核算，能够匹配常规方形塑料、不锈钢水箱的底部受力点，避免水箱满载后底部出现局部凹陷变形；四根垂直主立柱作为核心承重构件，上下端分别与上下层框体满焊连接，立柱中部额外增设一圈横向连接方管，形成腰部加固结构，抵消水箱满载后可能出现的框架侧向扭力，避免长期承重出现立柱外扩变形。每根立柱底部都焊接了带安装孔的方形地脚板，安装时可通过膨胀螺栓与混凝土地面固定，彻底消除框架侧翻风险，地脚板的尺寸与螺栓孔间距适配常规工业地面安装的通用标准，不需要额外加工转接件即可完成固定。设计阶段优先考虑了现场安装的容错性，框架整体外形尺寸匹配主流1-2立方方形水箱的底部安装边界，上层承托梁的上平面做了焊后打磨处理，不存在凸起焊渣，避免放置水箱时硌伤水箱底部板材；框架整体高度设置兼顾了管路安装与日常操作需求，底部预留空间足够工人伸手操作水箱底部的排污阀、连接管路，不需要额外垫高作业。结构上没有多余的装饰性构件，所有焊接节点都采用连续满焊工艺，焊后做整体除锈防锈处理，能够适应车间潮湿、多粉尘的使用环境，长期承重下结构形变量控制在工业使用允许范围内。不同于定制化的异形支架，这款框架的型材选型、节点设计都经过了多场景实际使用验证，不管是配套工业冷却循环水箱、恒温储水水箱还是小型污水处理中转水箱，都能提供稳定的支撑能力，安装时只需要将框架找平固定后，把水箱平稳吊放到上层托梁上即可完成主体安装，后续管路连接不需要额外对支架做二次改装。
