可回转伸缩支腿移动式悬臂起重设备结构

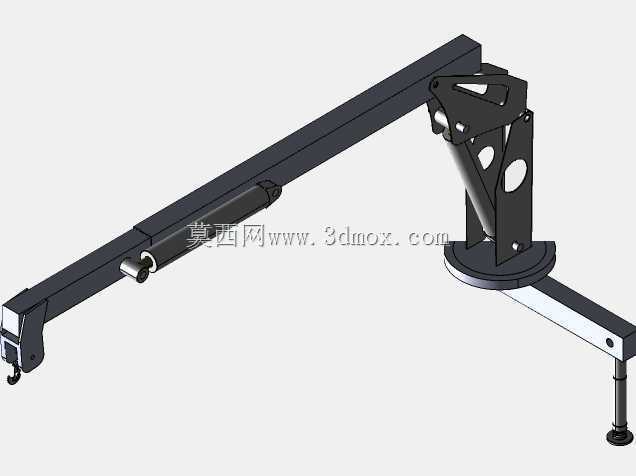

　　这款移动式悬臂起重结构的设计初衷，是填补车间内固定工位起重设备覆盖盲区的物料转运需求，尤其适配机加工车间内重型工装夹具、待加工毛坯件在跨工位间的短距离调运，也可用于设备维保场景下重型零部件的拆装抬升作业，无需预埋固定基础，可根据作业点位灵活转移，解决传统固定悬臂吊作业半径受限、行车无法覆盖边角工位的痛点。从结构布局来看，整套设备采用底座回转支承作为核心回转部件，可实现悬臂部分360度全周回转，作业覆盖范围无死角，底座下方配置可锁止的移动脚轮，转移时解锁脚轮即可通过人力推行至目标工位，就位后锁止脚轮配合可伸缩的液压支腿完成设备固定，支腿可根据地面平整度单独调整伸出长度，保证作业时设备整体水平度，避免吊重时出现侧倾风险。

　　悬臂主体采用箱型截面焊接结构，在保证整体抗弯强度的前提下尽可能降低自重，臂架内部集成伸缩驱动结构，可根据吊重作业的距离需求调整臂架伸出长度，不同伸出长度对应额定吊重做了梯度限制，臂架末端配置标准吊钩组件，吊钩带有防脱锁止结构，避免吊索具在作业过程中意外滑脱。臂架与回转支座之间配置斜向支撑结构，支撑构件采用镂空减重设计，在保证支撑刚度、抵消臂架吊重产生的倾覆力矩的同时，尽可能降低上部结构的整体重量，降低回转操作时的驱动力需求。设计过程中针对安装边界做了充分考量，设备整体收拢状态下的外形尺寸适配车间常规通道宽度，可顺利通过1.2米宽的车间人行通道以及标准规格的车间防火门，无需对现有车间通道做拓宽改造；

　　支腿完全伸出后的支撑跨距经过倾覆力矩校核，在额定吊重、臂架全伸的极限工况下，稳定系数满足起重设备安全规范要求，不会出现失稳侧翻问题。臂架的俯仰角度调整通过集成的线性驱动部件实现，可根据吊重的抬升高度需求调整臂架仰角，配合吊钩的起升动作完成不同高度位置的物料取放，作业过程中臂架的俯仰、回转、伸缩动作均可单独操作，也可根据作业需求联动操作，适配不同场景下的物料调运路径。针对日常维护的便利性，所有铰接点位均配置自润滑轴承，减少日常运维过程中的注油保养频次，回转支承位置预留润滑脂加注口，可定期加注润滑脂保证回转动作顺畅，所有结构件的焊接位置均做了应力释放处理，避免长期受载后出现焊接变形影响设备精度。整套结构的受力传递路径清晰，

　　吊重产生的载荷通过吊钩传递至臂架，再通过斜向支撑和回转支座传递到底座框架，最终通过支腿和脚轮分散到地面，每个受力节点的结构强度均经过载荷校核，保证长期重载作业下的结构可靠性，不会出现局部应力集中导致的结构开裂问题。在车间实际作业场景中，这类设备可配合小型加工中心完成重型工件的上下料作业，也可在设备检修时用于吊装电机、主轴这类重型零部件，相比大型行车调度更灵活，相比手动葫芦作业效率更高、劳动强度更低，尤其适合小批量多工位的生产场景下的零散起重作业需求，无需占用大型起重设备的作业时间，可有效提升车间内物料转运的整体效率。
