卧式承压储液罐体带支架及弯管接头

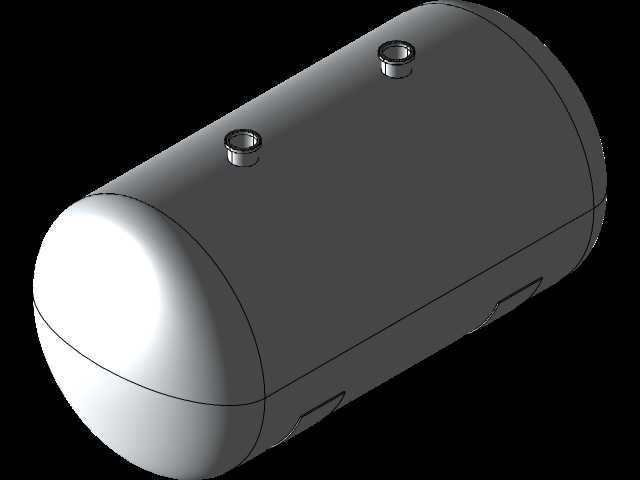

　　在化工流体存储、中小型工业供热系统、厂区工艺介质缓存环节，卧式承压储液罐体是应用频次极高的静设备品类，本次呈现的三维结构完整覆盖了罐体本体、支撑鞍座、顶部工艺接管三类核心组成，可直接用于初步方案选型、管路布局干涉校验、安装空间预留核算等前期设计环节。从结构设计逻辑来看，罐体采用标准椭圆封头与圆柱形筒身焊接成型的结构，椭圆封头的长短轴比例遵循常规承压容器的设计规范，能够在同等壁厚条件下更好分散内部介质压力带来的应力集中，避免筒身与封头连接位置出现长期受力疲劳的问题；筒身上部预留的两个径向接管接口，分别匹配不同通径的90度弯管接头，接头采用内外光滑的圆弧过渡结构，既能够降低介质流经接口位置的局部阻力损失，也能减少流体冲刷导致的管壁磨损，接口与筒身的连接位置做了补强圈结构预留，可满足不同压力等级下的焊接强度要求。

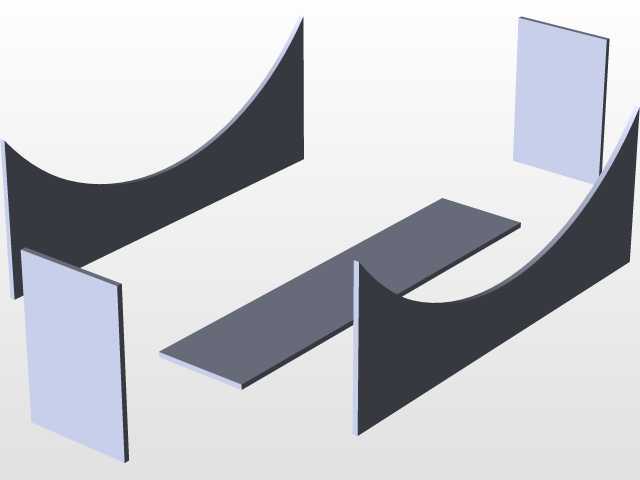

　　支撑结构采用双鞍座式设计，鞍座的弧形支撑面与筒身外壁弧度完全贴合，接触位置预留了垫板安装空间，避免筒身局部承压过大出现凹陷变形；鞍座的立式支腿采用矩形截面钢结构，底部预留了地脚螺栓安装的通孔位置，两个鞍座的间距设置充分考虑了筒身的挠度变形范围，既不会因为间距过大导致筒身中部下垂变形，也不会因为间距过小增加不必要的支撑材料成本，其中一个鞍座设计为固定端、另一个预留滑动余量，能够适配罐体因温度变化产生的热胀冷缩位移，避免结构应力拉裂焊缝或基础。

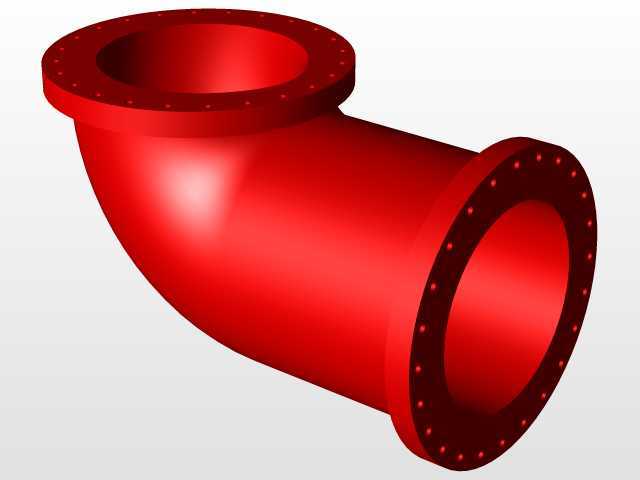

　　从安装边界维度来看，该罐体整体为卧式布局，安装时需要预留的横向空间需覆盖筒身总长度加上两端弯管接头的外伸长度，纵向空间需覆盖筒身直径加上鞍座支腿的高度，顶部接管位置需要预留足够的管路安装与阀门操作空间，侧面需要预留检修通道满足日常巡检、焊缝检测的操作需求；弯管接头分别采用不同的表面色标区分，可直接对应不同的介质流向，比如红色接口可用于介质进入、蓝色接口可用于介质排出或安全泄压，能够减少现场安装时的管路接错概率。

　　在实际应用场景中，这类罐体可用于缓冲存储压缩空气、工艺冷却水、低压蒸汽冷凝水等多种工业介质，也可作为小型供热系统的膨胀水箱使用，结构上没有复杂的运动部件，整体可靠性高，维护成本低；建模过程中所有配合面均做了公差适配预留，鞍座与筒身的配合间隙、接管与接口的同轴度都符合常规机械加工与焊接装配的精度要求，导入装配环境后可直接对接上下游管路模型、钢结构基础模型，无需额外调整结构间隙就能完成整体布局的干涉检查，对于刚接触承压容器设计的结构工程师来说，也可以通过该模型理解卧式容器的核心组成部分、应力分布特点、安装注意要点，避免在初步方案阶段出现结构性的设计疏漏。需要注意的是，该结构仅为通用型的罐体框架模型，实际应用中需要根据存储介质的腐蚀性、工作压力、工作温度调整筒身壁厚、材质选型、接管法兰的压力等级，鞍座的材质与焊接强度也需要结合罐体满水总重做载荷校核，确保长期运行的结构安全性。
