模块化钢结构玻璃户外吸烟等候棚

　　这套户外模块化玻璃围护结构，核心定位是覆盖厂区、公共交通站点、商业园区室外区域的定点吸烟区与临时等候避难点，在实际项目落地中，这类设施的核心作用是在开放室外空间划定独立功能区域，既避免二手烟无规则扩散影响周边通行人群，也能为短时停留的人员提供遮阳挡雨的半开放空间，相比全封闭岗亭类设施，半开放的结构不会造成空间憋闷感，同时玻璃围护的设计不会遮挡视线，不会对场地整体视觉通透度造成过多遮挡。

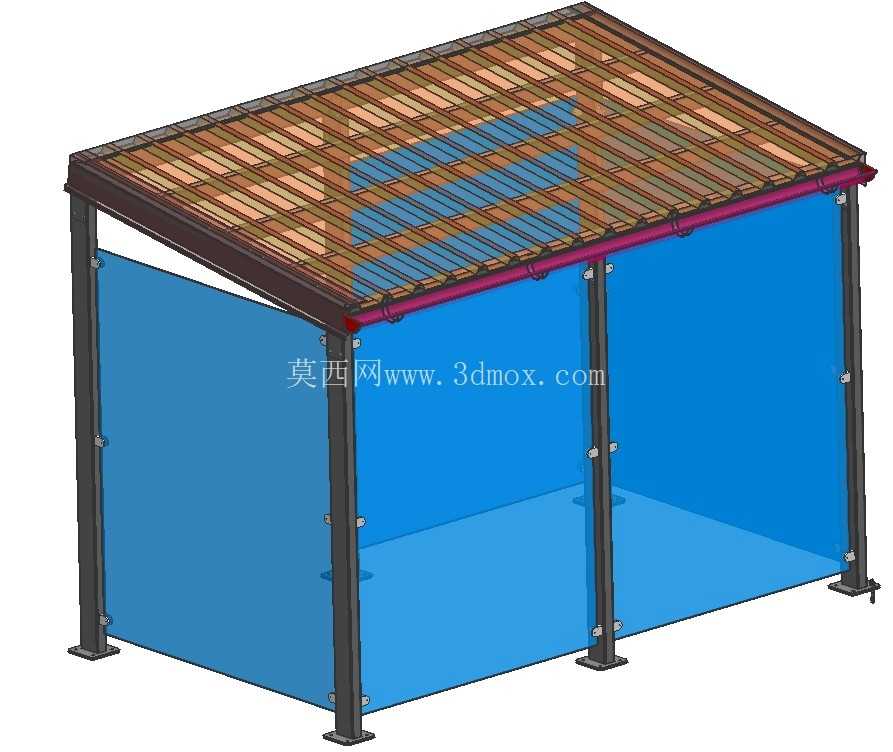

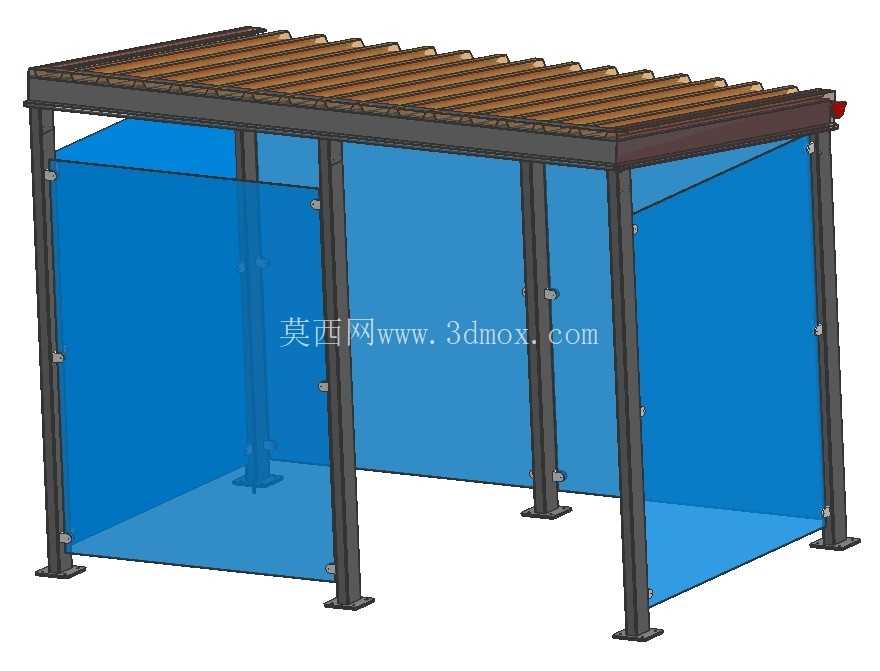

　　从结构设计逻辑来看，整体采用型钢作为主承重框架，所有立柱底部都设计了带安装孔的地脚板，可直接通过膨胀螺栓固定在硬化混凝土地面，不需要额外做复杂的预埋基础，适配绝大多数已经完成硬化的室外场地，安装作业门槛低，后期如果需要调整点位，拆卸移位也不会对原有地面造成大面积破坏。围护部分采用8毫米厚度的安全玻璃作为面板，所有玻璃面板都采用独立压块固定在钢框架的预留安装槽内，属于典型的模块化快装设计，单块玻璃的尺寸控制在单人可搬运更换的范围内，日常使用中如果出现玻璃磕碰破损的情况，不需要拆解整体框架，只需要拆除对应位置的压块就可以完成单块面板更换，后期维护成本远低于整体焊接式的围护结构。

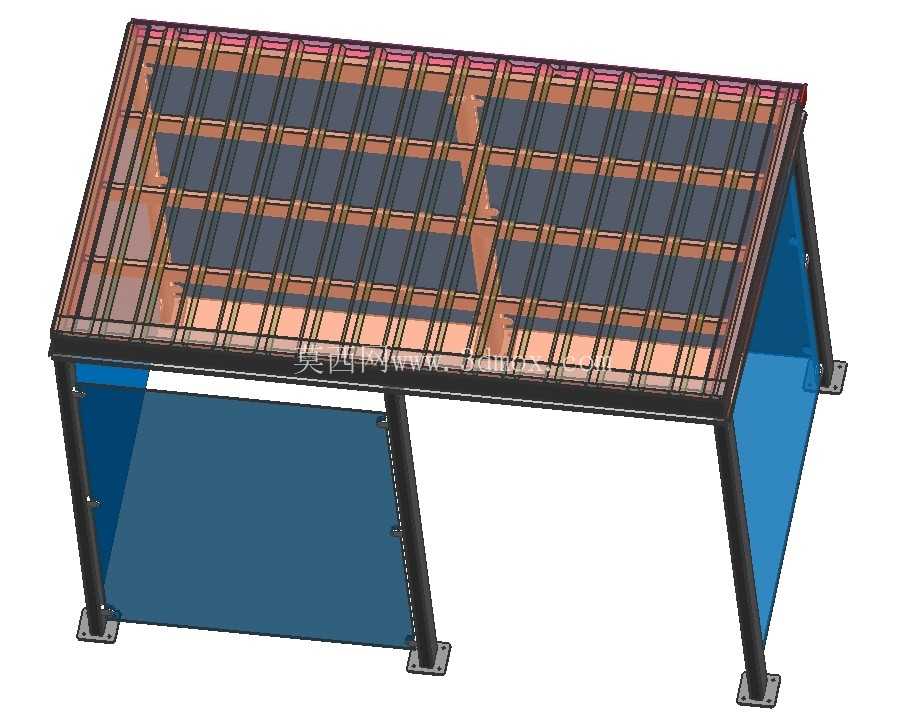

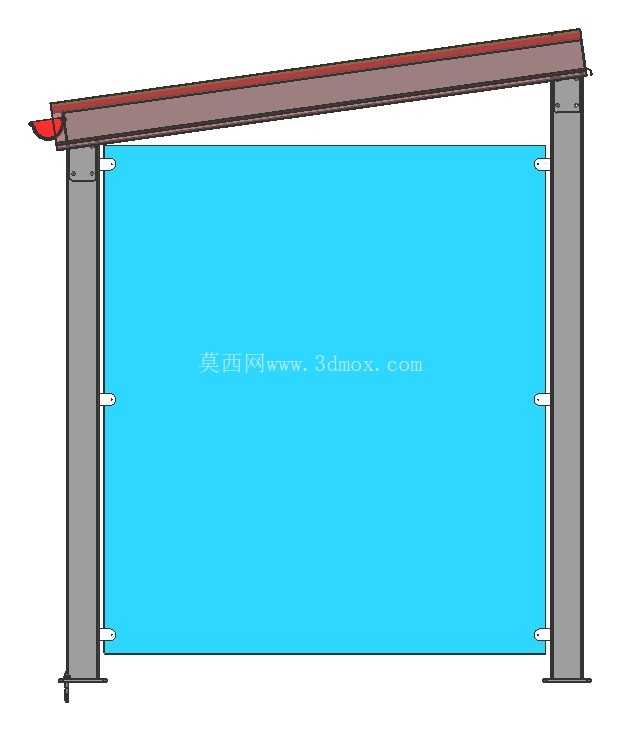

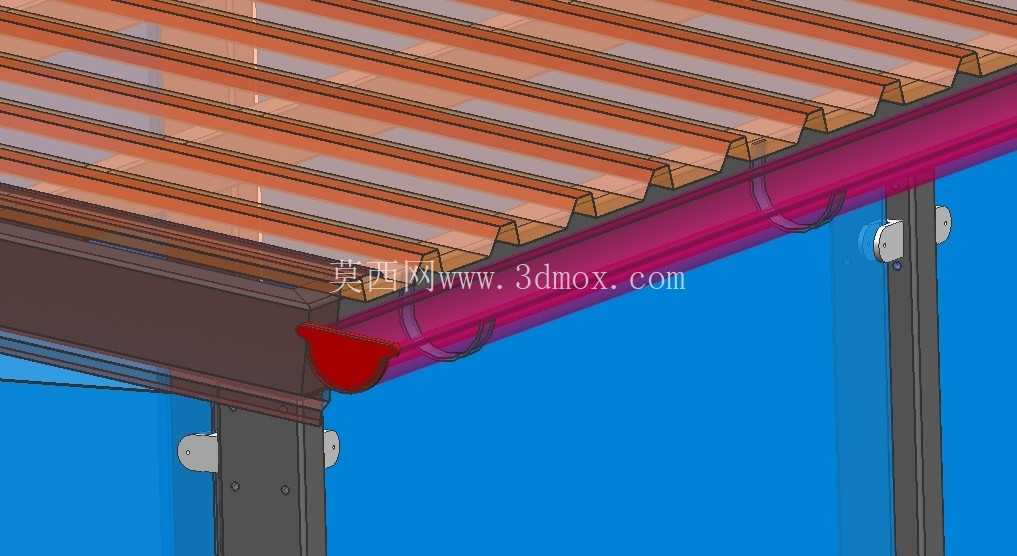

　　顶部的屋面板采用后倾斜的梯形金属板设计，倾斜角度经过排水计算，降雨时屋面雨水会顺着坡度向结构后侧排放，不会从正面入口处滴落影响进出人员，屋面的檩条采用等间距排布，每根檩条都和主框架立柱做螺栓连接，所有连接节点都做了外露设计，方便后期检查紧固件的松动情况。结构正面预留了150厘米宽度的开放式入口，没有设置门扇，一方面是保证半开放空间的空气流通，避免烟味在围护空间内积聚，另一方面也方便人员快速进出，不会出现高峰时段出入口拥堵的情况，针对不同场地的防风需求，设计上预留了侧面、后挡挡风构件的安装接口，在多风地区使用时，可以直接在预留点位加装挡风板，不需要对主框架做二次打孔改造。

　　从安装边界来看，整体结构的占地尺寸经过优化，不需要占用过大的场地面积，框架的所有外轮廓都做了圆角钝化处理，避免人员磕碰受伤，钢构件表面做了户外防腐喷塑处理，能够耐受日常日晒雨淋的腐蚀环境，不需要频繁做表面防腐维护。在实际选型应用中，这类结构可以根据场地的实际可用面积调整模块数量，既可以做小尺寸的单人吸烟点，也可以通过拼接扩展模块做成可容纳十余人的大型等候区域，所有模块的连接节点都做了标准化设计，扩展时只需要加装对应模块的框架与面板即可，不需要重新设计整体受力结构。玻璃面板的透光性保证了结构内部的自然采光，白天使用时不需要额外加装照明设施，只有在夜间使用需求高的场地，才需要在框架预留的走线槽内加装照明线路，框架内部预留的走线槽为隐藏式设计，不会破坏结构的整体外观，也能避免线路外露造成的安全隐患。
