CA6140车床气缸体精密结构设计

　　这款气缸体作为CA6140普通车床配套气动执行单元的核心承载壳体，在机床气动夹紧、工位辅助推送的工况里承担气缸腔体密封、活塞导向、散热与整机安装定位的多重作用，日常车间加工场景中，它会随车床气动系统持续承受往复气压载荷，周边切削液飞溅、铸铁粉尘附着的环境也对壳体的结构刚性和散热能力提出明确要求。

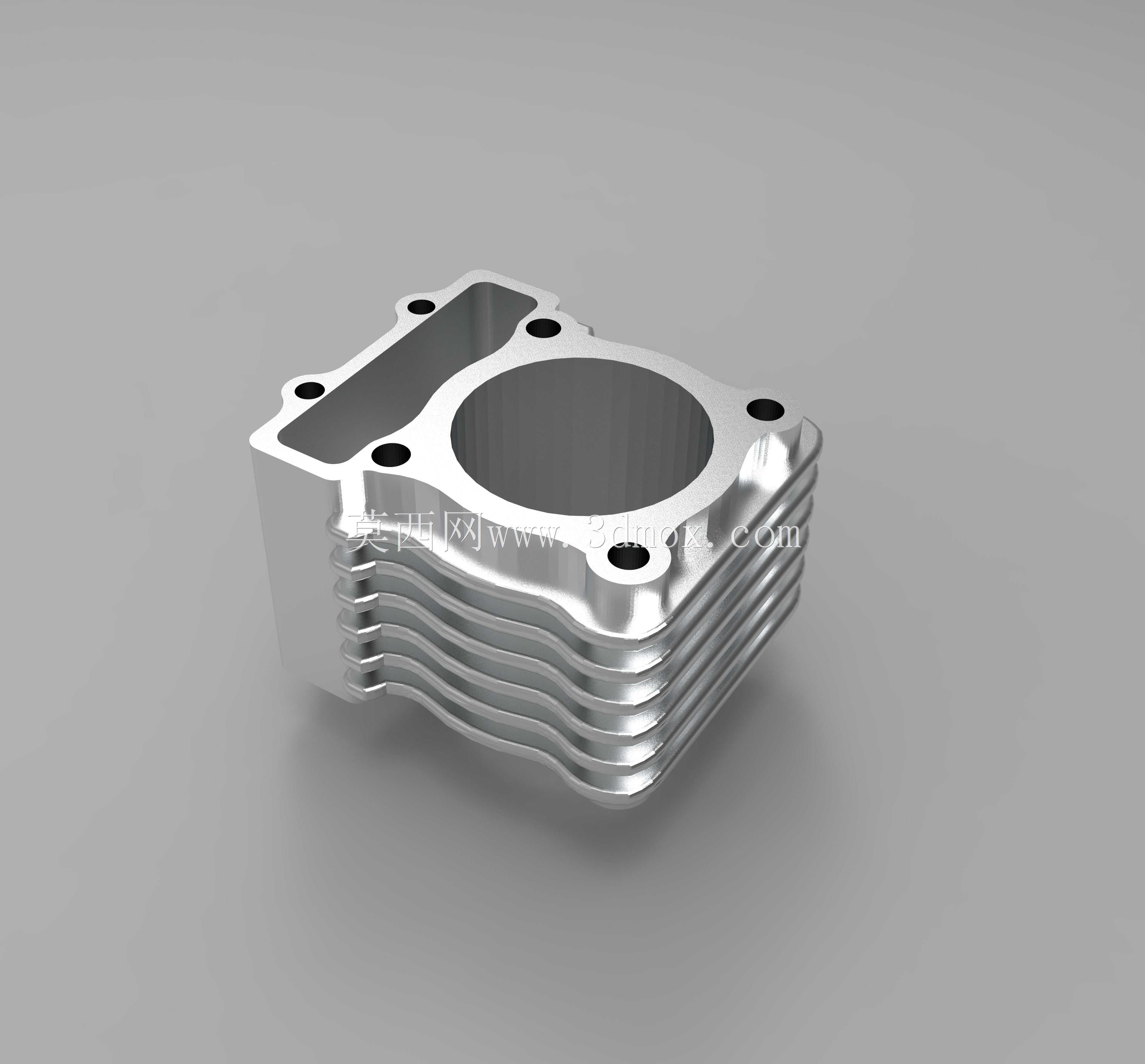

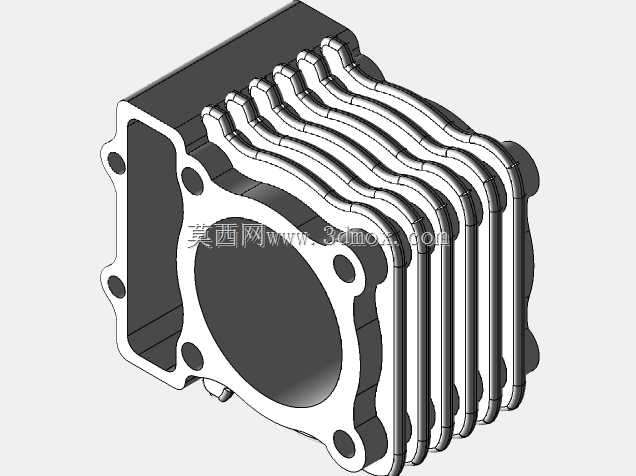

　　从结构布局来看，主体腔体采用一体化铸造成型思路，中部大直径圆孔为活塞往复运动的主腔，内壁预留精加工余量，建模阶段严格控制腔体内壁同轴度公差，保证活塞运行时无卡滞、偏磨问题；腔体外侧排布多层平行散热鳍片，鳍片沿壳体周向连续延伸，既扩大和空气的接触面积，把气动往复动作产生的压缩热快速散出，也通过鳍片的加强筋属性提升壳体整体抗变形能力，避免腔体在0.6-0.8MPa工作气压下出现鼓胀形变。

　　壳体上端面沿法兰轮廓均匀布置多个螺栓安装通孔，孔位间距匹配配套车床气动安装支座的定位尺寸，安装时螺栓穿过通孔锁紧后，可实现气缸体和机床床身附件的刚性固定，上端面异形开口为气门与管路接驳预留空间，周边凸台厚度做加厚处理，抵消管路接头拧紧时的局部应力。建模过程中先绘制主腔回转截面，再拉伸生成基础坯体，随后对散热鳍片做阵列特征，逐一校验每片鳍片的拔模斜度，适配后续铸造脱模工艺，法兰面的安装孔先做点位阵列，再对孔口做倒角处理，避免装配时螺栓刮伤螺纹。

　　安装边界方面，壳体底部支撑面平整度要求控制在0.05mm以内，整体外轮廓尺寸适配车床溜板箱旁的预留安装空间，不会和刀架运行轨迹、进给手柄操作区域产生干涉；壳体侧壁的过渡圆角全部做R3-R5处理，消除铸造应力集中点，长期交变气压载荷下不会出现壳体开裂问题。腔体两端的止口结构分别匹配前端盖和后端盖，止口配合公差选用H7/h6，装配后可保证端盖和主腔的同轴度，同时密封槽内嵌装密封圈，杜绝压缩空气泄漏。在机床实际运行逻辑里，这款气缸体输出的直线推力可驱动工件夹紧机构快速动作，相比手动夹紧大幅缩短工件装夹辅助时间，散热鳍片的设计让气缸在连续高频往复作业下也能维持稳定工作温度，不会因腔体过热导致密封件过早老化，整体结构兼顾铸造工艺性、机加工可行性和现场装配维护的便利性。
