铝合金玻璃隔断连接铰链结构设计

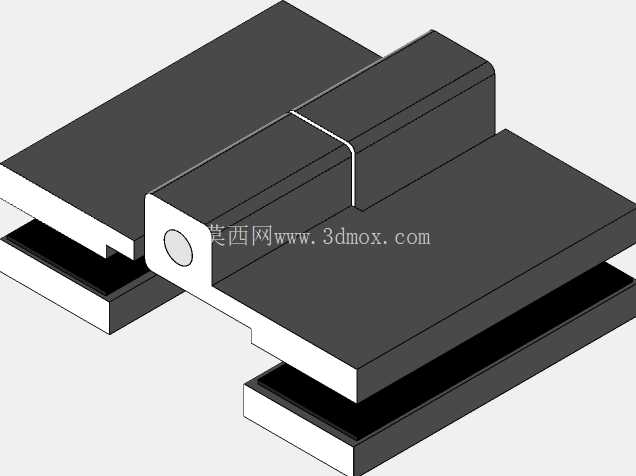

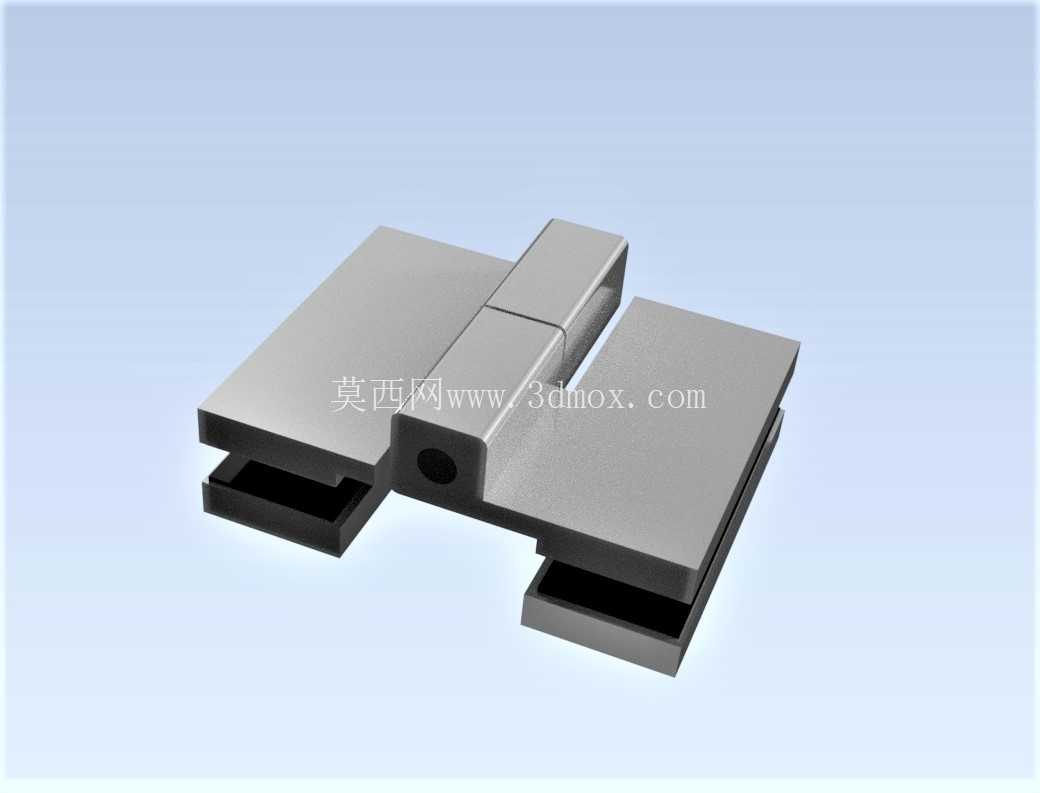

　　这款铝合金玻璃铰链主要面向室内无框玻璃装配场景设计，核心解决薄型玻璃构件的活动连接需求，常见应用场景涵盖办公区域玻璃隔断、住宅阳台封闭玻璃挡件、室内功能区分隔玻璃门等场景，替代传统有框合页的厚重结构，实现玻璃构件的简洁装配效果。从实际使用需求出发，该铰链采用双侧夹装的结构形式，两个对称的夹座分别对应固定侧玻璃与活动侧玻璃，夹座内侧预留玻璃嵌装槽，槽体深度经过实际装配验证，可适配常规厚度的钢化玻璃安装，安装时无需在玻璃表面打孔，通过槽内预置的防滑胶垫配合夹紧螺栓即可实现稳固固定，避免玻璃钻孔带来的应力集中开裂风险，同时降低现场安装的加工难度。

　　铰链的转动副设置在两个夹座的衔接位置，采用隐藏式轴销结构，轴销与夹座的配合间隙经过公差匹配，既保证转动过程无卡滞，又能控制活动侧玻璃的晃动量在合理范围内，转动角度覆盖常规玻璃门的开合需求，可满足90度到180度区间的开合使用，适配不同空间的开门方向要求。夹座主体采用铝合金材质一体成型，表面做哑光氧化处理，兼顾结构强度与外观质感，整体外形做了圆角过渡处理，避免尖锐棱角带来的安装与使用磕碰风险，夹座的厚度控制在薄型尺寸范围内，安装后不会在玻璃表面形成过于突出的结构，保持玻璃装配的整体简洁视觉效果。

　　从安装边界来看，该铰链的夹座外轮廓尺寸经过优化，安装时距离玻璃边缘的预留尺寸符合玻璃五金装配的通用规范，不会因为夹装位置过于靠近玻璃边缘导致玻璃受力碎裂，同时夹座的连接面平整度控制在较高公差等级，夹紧后可与玻璃表面完全贴合，避免长期使用出现松动移位。在结构设计过程中，重点考虑了玻璃承重的受力分布，夹座与玻璃的接触面积经过核算，单位面积的夹紧压力控制在玻璃可承受的安全范围内，即使长期承受活动侧玻璃的重量，也不会在玻璃接触位置产生压痕或者开裂隐患。转动副位置做了耐磨处理，轴销采用不锈钢材质，配合铝合金基体的耐磨衬套，长期开合使用不会出现磨损松旷，保证铰链的使用寿命满足民用与商用场景的使用要求。不同于普通的门框合页，该铰链无需配套木质或者金属门框，可直接实现两块玻璃之间的活动连接，也可实现玻璃与固定墙面、固定型材的连接，适配多种无框玻璃的装配方案，在阳台封闭场景中，可用于上翻式玻璃盖的活动连接，方便阳台区域的通风开合；在室内空间分隔场景中，可用于半高玻璃隔断的活动门连接，实现空间的灵活分隔与连通；在淋浴房玻璃装配场景中，也可适配相应的防水胶垫实现防水功能的拓展。

　　整体结构没有多余的冗余设计，所有的结构特征都服务于玻璃夹紧与转动开合的核心功能，建模过程中对夹装槽的尺寸公差、转动副的配合间隙、安装孔位的位置都做了精准的参数化设定，可直接用于后续的加工工艺编制，也可作为同类型玻璃铰链设计的参考原型，结构上的对称设计也降低了压铸生产的模具复杂度，适合批量压铸成型生产，后续表面处理工艺也可根据实际使用场景调整为喷塑、抛光等不同形式，适配不同的装修风格需求。
