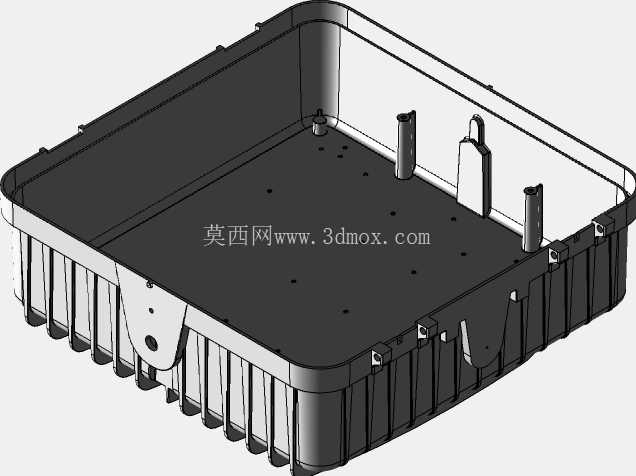

带内部安装柱的压铸铝防护盒结构设计

这款压铸铝盒体在户外电子设备、工业控制模块的防护场景中应用十分广泛，日常选型时经常会碰到需要兼顾散热、电磁屏蔽与结构强度的安装需求，这类一体压铸成型的铝盒刚好能匹配这类工况的核心要求。从实际使用场景来看，这类盒体常被用来装载电源模块、信号采集板卡、户外传感单元，侧壁的竖向加强筋一方面提升了盒体整体的抗形变能力，在受到侧向冲击时不会轻易出现侧壁凹陷，另一方面也增大了盒体与空气的接触面积，帮助内部发热元件将热量传导到外部环境，避免密闭空间内热量堆积导致元器件工作异常。

设计过程中首先要考虑的是内部元器件的安装边界，盒底预留的多个安装柱高度经过精准核算，刚好能让PCB板悬空固定在盒底上方3-5mm的位置，既避免板卡背面的焊点直接接触金属盒底造成短路，也能在板卡下方留出足够的走线空间，方便内部线束的排布与固定。安装柱顶端预留的螺丝孔采用自攻螺丝适配规格，不需要额外预埋铜螺母，压铸成型后直接攻丝就能满足装配要求，能有效减少后续加工工序，降低批量生产的成本。盒体侧壁的卡扣结构是设计时的重点考量部分，卡扣的倒扣量控制在0.8-1.2mm之间，既保证盒盖扣合后不会因为日常振动出现松脱，也能在需要检修时用普通撬棍就能顺利拆开，不会因为卡扣过紧导致拆卸时断裂。侧壁上预留的锁扣安装位可以搭配小型挂锁使用，满足户外场景下的防随意开启需求，适合用在公共区域的设备防护场景。

从外形尺寸的适配性来看，盒体的外轮廓圆角统一采用R3-R5的过渡，避免压铸过程中出现应力集中导致的成型缺陷，也能减少安装时尖锐边角对操作人员的划伤风险。盒口的翻边结构做了0.5mm的台阶设计，装配盒盖时能起到定位作用，不需要额外调整对位就能让盒盖与盒体完全贴合，配合翻边上预留的密封胶条槽，加装橡胶密封条后就能达到IP65的防护等级，完全可以应对户外淋雨、扬尘的使用环境。侧壁的竖向筋条间距控制在15mm左右，这个间距是经过多次试模验证的最优值，间距过大会导致侧壁刚性不足，受压时容易出现形变，间距过小则会增加压铸时的铝水填充阻力，容易出现缺料、冷隔等成型缺陷，同时也会不必要地增加产品重量，提升材料成本。

设计时还要充分考虑压铸工艺的可行性，所有内壁的拔模斜度统一设置为1.5度，外壁拔模斜度设置为1度，既保证开模时工件能顺利从模具中脱出，不会出现粘模、拉伤的问题，也不会因为斜度过大导致盒体壁厚出现明显的不均匀。盒体的整体壁厚控制在2.5mm，安装柱位置的壁厚局部加厚到4mm，加厚位置与周边壁厚做了平滑的斜面过渡，避免壁厚突变导致压铸成型后出现缩孔、表面凹陷的问题，影响后续的表面喷涂处理。内部的几个异形凸起结构是专门为特定规格的接线端子、开关元件预留的避让位，装配时不需要额外对盒体进行切割加工，元器件可以直接卡入对应位置，大幅提升装配效率，减少现场二次加工的工作量。

在实际安装使用时，盒体底部的外侧预留了四个沉头安装孔，可以直接用M4的膨胀螺丝或者自攻螺丝将盒体固定在墙面、设备机架上，沉头孔的深度刚好能让螺丝头完全没入盒体内部，不会凸起刮伤内部放置的板卡。盒体的边角位置做了局部加厚处理，在跌落或者受到撞击时，加厚的边角能吸收大部分冲击能量，避免盒体出现开裂，保护内部的元器件不受损坏。这类压铸铝盒相比传统的塑料防护盒，除了更好的散热性能与结构强度外，还具备天然的电磁屏蔽能力，不需要额外喷涂导电涂层就能满足大部分工业场景的电磁兼容要求，能有效隔绝外部电磁干扰对内部信号采集模块的影响，也能避免内部电路的电磁信号向外泄漏，适合用在对电磁兼容性有要求的工业控制、信号传输场景中。
