双腔连通式异形法兰安装基座结构

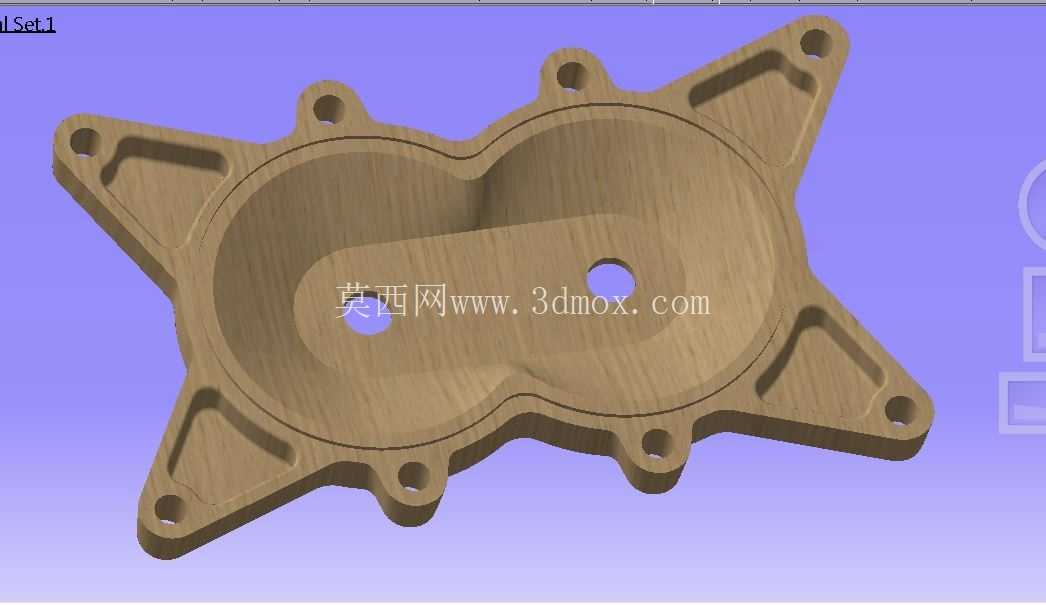

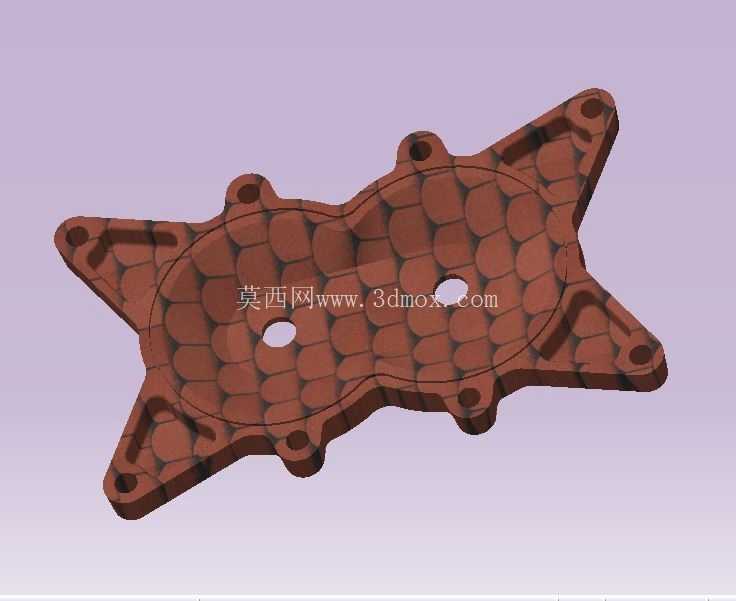

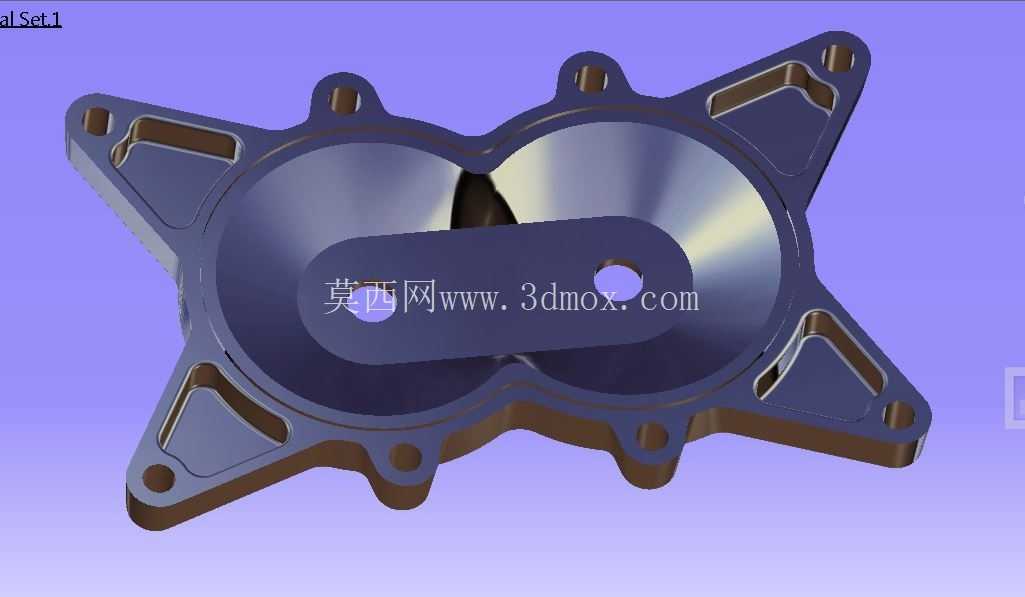

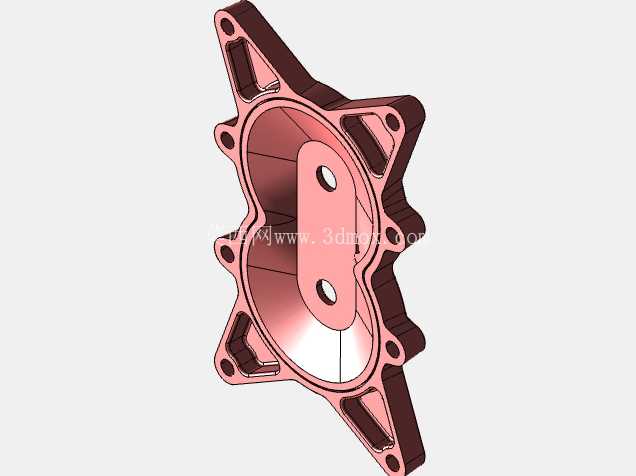

　　这类双腔连通的异形安装基座，常应用在小型流体输送、双路介质汇流的设备端，作为泵体端盖、阀组安装座或是小型动力单元的连接基体使用，在小型气动控制单元、家用净水设备的阀组集成段、小型双缸气泵的端盖位置都能见到同结构逻辑的零件。从结构上看，零件整体采用一体化压铸成型的设计思路，两个圆形腔体通过中间的连接筋位连为整体，中间的连接段预留了轴类零件穿过的避让孔，两个腔体的内表面做了光滑的曲面过渡，减少介质在腔体内流动的阻力，同时避免压铸过程中出现应力集中的尖角位置。外围的安装耳采用对称式分布，每个安装耳上都预留了沉头安装孔，安装时可以直接将螺栓沉入孔位，不会突出零件表面，保证安装后整体的平面度，也能避免螺栓突出干涉周边其他零部件的布置。

　　安装耳的位置做了三角形的加强筋结构，筋位从腔体侧壁一直延伸到安装耳的边缘，在不额外增加零件整体壁厚的前提下，大幅提升安装耳的结构强度，避免螺栓锁紧时安装耳出现断裂变形的问题，同时筋位的设计也能优化压铸时的金属液流动路径，减少压铸过程中冷隔、缺料的缺陷概率。零件的外边缘做了均匀的翻边设计，翻边高度一致，既可以提升整个壳体的刚性，减少零件成型后的翘曲变形，也能在装配密封件时提供定位基准，保证密封件安装后不会出现移位，提升腔体的密封性能。

　　从安装边界来看，两个圆形腔体的中心距是整个零件装配的核心尺寸，设计时需要严格匹配对应配合件的轴间距，外围安装孔的位置度公差需要控制在0.1mm以内，保证安装时螺栓可以顺利穿入对应的安装位，不会出现强行装配导致的零件应力变形。腔体的深度尺寸需要配合内部转子或是叶轮的安装高度，预留合适的轴向间隙，避免转动件和腔体端面出现摩擦干涉。中间连接段的避让孔直径需要根据穿过的轴径做匹配设计，孔位和腔体的同轴度公差需要控制在合理范围内，保证轴件转动时不会出现偏磨。这类零件采用压铸工艺生产时，拔模角度设置在1.5度左右，既可以保证零件顺利脱模，也不会因为拔模角度过大导致壁厚出现明显的不均匀，减少成型后的缩孔缺陷。

　　零件的壁厚整体保持均匀，最厚的位置不超过基础壁厚的1.5倍，避免压铸后出现局部缩松影响零件强度。在实际选型使用时，需要根据输送介质的特性选择对应的压铸材质，常规工况下采用ADC12铝合金即可满足强度和耐腐蚀要求，如果是有腐蚀性介质的工况，可以更换为耐腐蚀的铝合金牌号或是做对应的表面氧化处理。装配时需要在腔体端面和配合件之间加装对应厚度的密封垫片，按照对角线顺序逐步锁紧安装螺栓，避免单个螺栓锁紧力过大导致零件变形出现密封泄漏的问题。日常维护时只需要定期检查安装螺栓的锁紧力，查看密封位置有没有出现渗漏即可，一体化压铸的结构本身没有多余的拼接位置，长期使用的稳定性较好，不会出现拼接位置开裂的问题。
