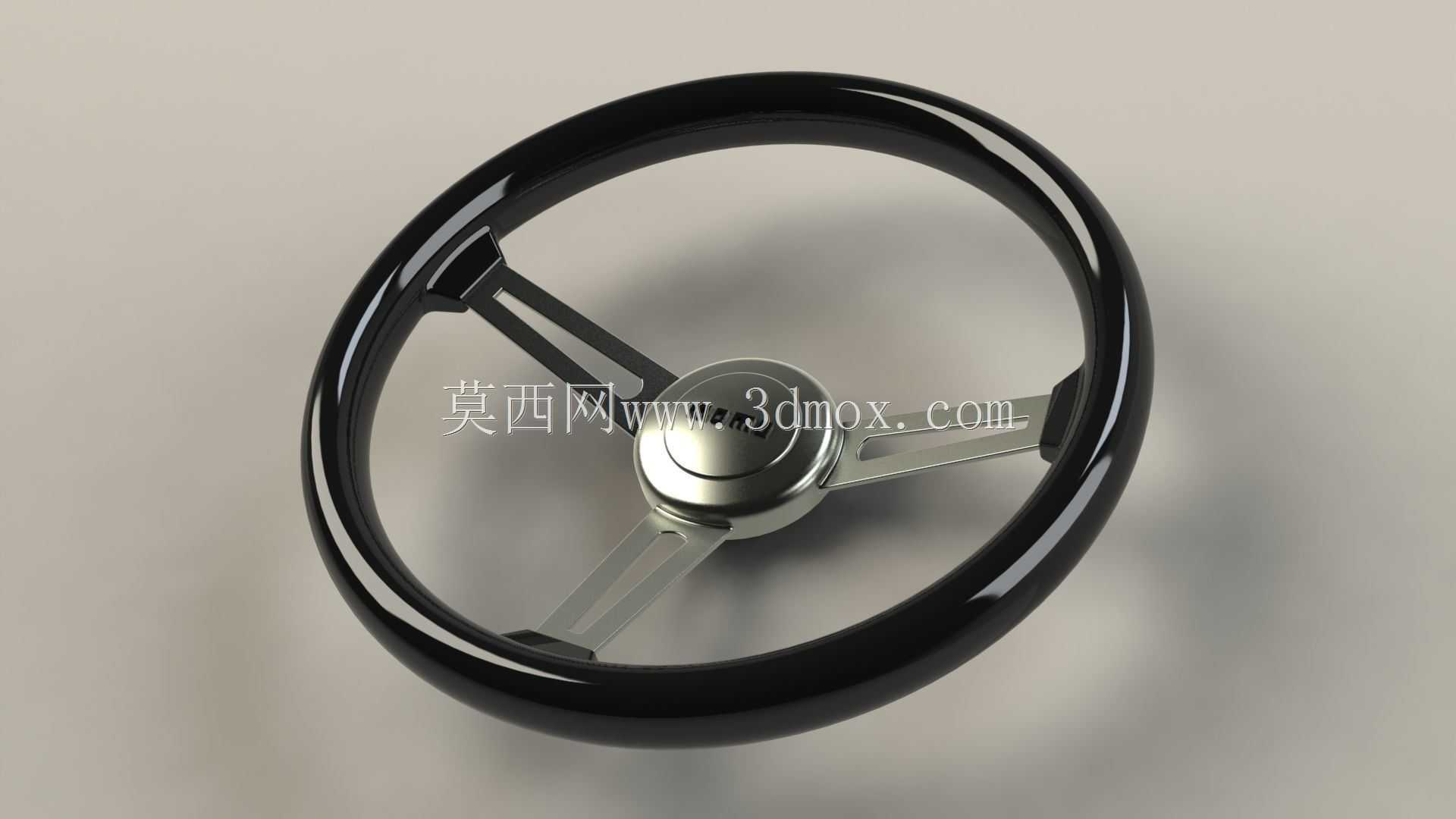

复古三辐式汽车转向操控盘结构设计

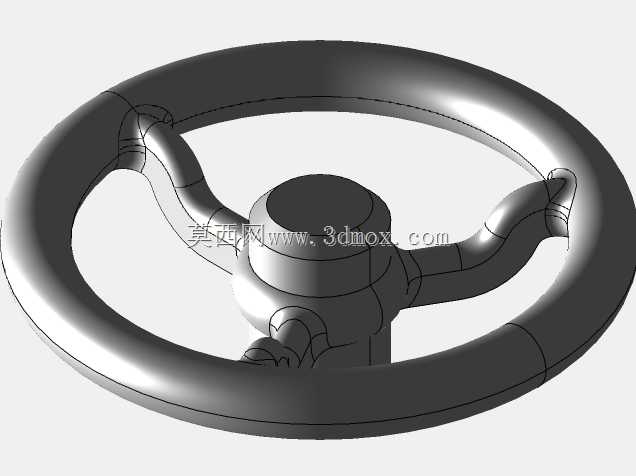

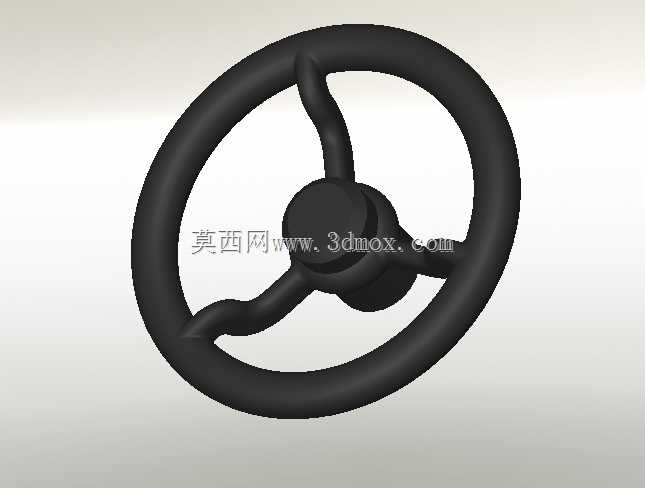

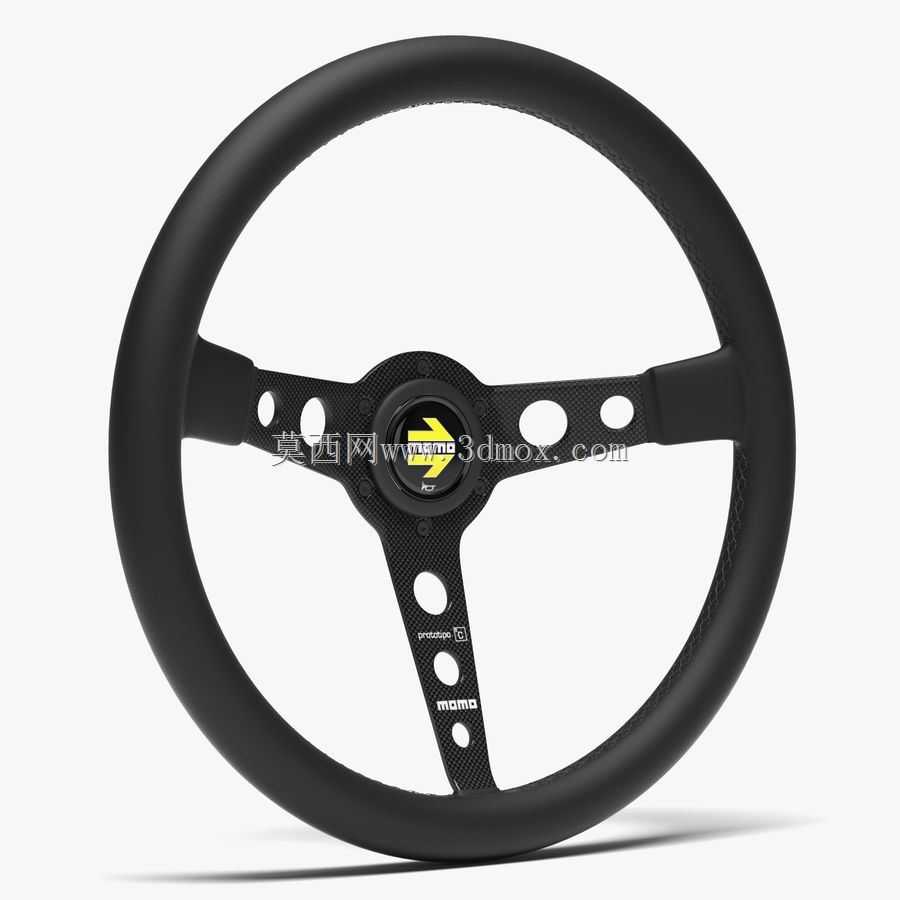

　　三根辐条采用等角度120度分布的结构设计，从中心轮毂座位置向外延伸衔接轮圈内圈，这种布局相比四辐结构能够给驾驶员腿部留出更多上下车的活动空间，同时相比两辐结构拥有更好的结构抗扭强度，在遇到颠簸路面反冲、紧急转向大扭矩输入时，辐条与轮圈的衔接位置不会出现应力集中导致的形变或断裂。中心的轮毂座做了阶梯式圆柱结构设计，底部预留了标准花键轴的安装对接接口，能够直接匹配多数乘用车辆转向柱的连接尺寸，安装边界上，轮圈的整体外径控制在常规乘用车型适配的380毫米区间，轮圈截面的握持直径为32毫米，中心轮毂座的安装端面到轮圈握持面的轴向距离为120毫米，安装时不需要额外调整转向柱的伸缩行程，就能保证驾驶员握持时手臂处于自然弯曲的舒适操控姿态。在整车操控系统的布局中，转向操控部件是直接衔接驾驶员操作意图与车辆行驶轨迹的核心交互载体，日常道路行驶、场地赛事驾驶、特种作业车辆操作场景下，这类部件的握持反馈、结构强度、安装适配性都会直接影响操控精度与驾驶安全。这款三辐式转向操控盘的设计，没有采用当下主流的多功能按键集成布局，而是回归基础转向操控的核心需求，轮圈部分采用大曲率圆弧过渡的环形结构，截面做了贴合手掌自然握持弧度的椭圆柱设计，表面做高光硬质包覆处理，既能够保证长时间握持的贴合度，也能在转向操作时减少手掌与轮圈之间的相对滑动，避免大角度打方向时出现脱手风险。

　　从结构设计的细节来看，辐条与轮圈的衔接位置做了大圆角过渡处理，没有尖锐的棱角结构，一方面能够减少注塑或者金属压铸成型时的应力残留，提升部件整体的抗疲劳强度，另一方面也能避免紧急操作时棱角磕碰驾驶员手部造成损伤。轮圈内部预埋了高强度金属支撑骨架，外部的包覆层采用硬质耐磨材质，既能够保证整体结构的刚性，在车辆发生碰撞时，环形结构也能配合转向柱的溃缩结构吸收部分冲击能量，减少对驾驶员胸部的冲击。实际装车应用中，这类无多功能按键的简约转向结构，除了适配常规家用乘用车型的复古风格改装之外，也能够适配场地卡丁车、低速作业工程车辆、园区观光车辆的转向系统，这类应用场景下不需要复杂的多功能按键集成，更看重结构的可靠性、握持的舒适度以及安装的通用性。

　　设计过程中针对转向受力的工况做了针对性的结构强化，三根辐条的截面采用变厚度设计，靠近中心轮毂座的位置厚度更大，向外衔接轮圈的位置逐渐收薄，既能够保证中心连接位置的抗扭强度，也能适当降低整体部件的重量，减少转向操作时的转动惯量，让转向操作更加轻盈精准。轮圈的环形结构做了动平衡校准设计，在轮圈内侧预留了平衡块安装位置，高速行驶转动时不会出现偏心抖动的问题，保证转向操控的平顺性。中心轮毂座的连接花键采用标准模数设计，配合端面的锁紧螺母固定结构，安装后不会出现转向旷量，转动方向时车轮的响应能够和方向盘的转动角度保持线性对应，没有虚位滞后的问题。

　　从安装适配的角度来说，这款转向盘的安装孔位采用通用三孔固定布局，孔位分布圆直径为70毫米，能够匹配市面上多数通用型转向底座的安装尺寸，不需要额外做转接法兰的定制加工，就可以完成装车适配。握持区域的表面处理做了防滑优化，高光表层下做了细微的磨砂纹理处理，即使手掌出汗的情况下也能保持足够的摩擦力，大角度快速打方向时不需要额外施加过大的握持力就能稳定操控。整体结构没有多余的冗余设计，所有的造型设计都围绕转向操控的核心功能展开，没有为了外观造型牺牲结构强度或者操控便利性，辐条的分布位置刚好避开了驾驶员观察仪表盘的视线区域，安装后不会遮挡仪表盘的转速、车速等关键行驶信息显示，保证驾驶过程中驾驶员能够快速读取车辆状态参数。
