带花键轴段螺旋锥斜齿轮传动件

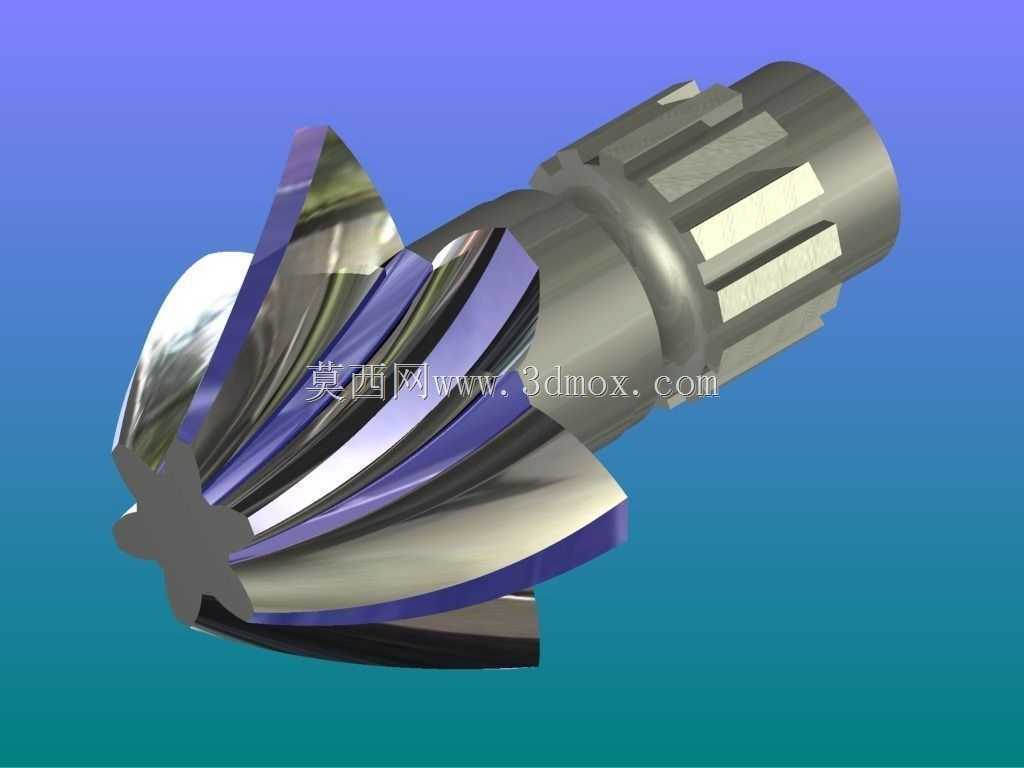

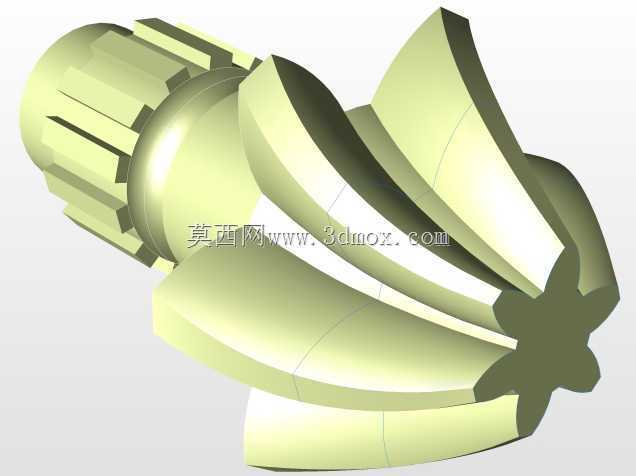

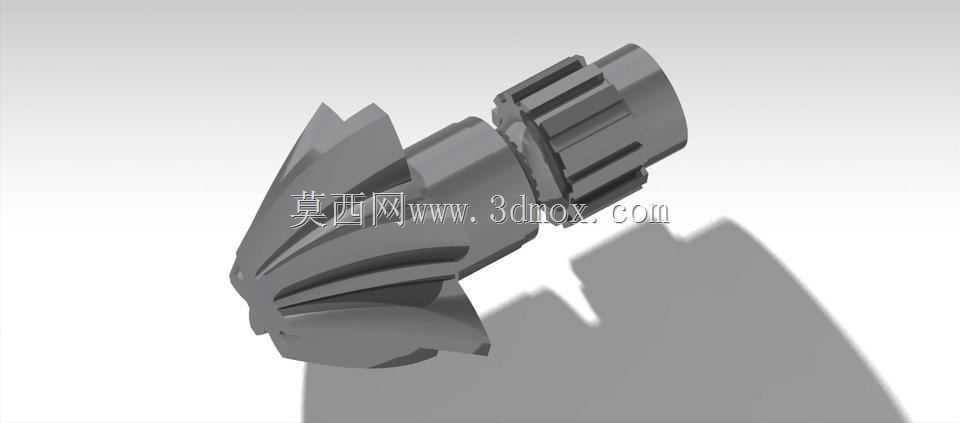

　　在重载传动系统的布局设计中，这类集成花键轴段的螺旋锥斜齿轮，往往承担着交错轴动力换向与扭矩传递的核心作用，最常见的应用场景集中在需要垂直轴动力转向的变速机构内，比如小型工业设备的直角传动箱、特种作业机具的动力输出端、精密传动装置的转角换向单元，区别于常规直齿锥齿轮，它的齿向呈螺旋状排布，啮合过程中不会出现整齿突然进入或脱离啮合的冲击，传动平稳性的提升直接降低了高速运转下的振动与噪声，这也是很多对传动平顺性有要求的设备优先选用这类齿形的核心原因。从实际功能特性来看，该零件一端为螺旋锥斜齿结构，齿面经过螺旋角修型设计，啮合重合度相比同模数直齿锥齿轮提升40%以上，单齿承受的瞬时载荷被有效分散，能够适配中等冲击载荷下的连续运转工况；

　　另一端集成的矩形花键轴段，采用大径定心的配合方式，相比单键连接能够传递更大的扭矩，同时保证轴上配合件的同轴度精度，避免动力传递过程中出现径向跳动，花键齿的退刀槽位置做了圆弧过渡处理，能够有效降低应力集中系数，减少交变载荷下的轴段断裂风险。设计这类传动件时，首先要匹配安装边界的尺寸约束：锥齿轮的节锥角需要严格按照两交错轴90度的传动夹角计算，保证啮合时的节锥母线完全重合，避免出现偏载导致的齿面异常磨损；螺旋角的选取需要兼顾轴向推力与啮合重合度的平衡，螺旋角过大会导致轴承承受的轴向载荷激增，过小则无法发挥斜齿平稳传动的优势，通常这类中小尺寸的传动齿轮螺旋角控制在35度左右，配合成对使用的角接触轴承即可抵消运转产生的轴向推力。

　　齿宽的设计需要覆盖啮合全行程同时预留一定的安装调整余量，避免装配时轴向窜动导致齿面啮合宽度不足；花键轴段的长度需要匹配配合件的安装行程，轴端做倒角处理方便装配时的导入，花键的齿侧公差按照滑动配合等级选取，保证配合件能够顺畅轴向滑移同时不会出现周向旷量。从安装适配的角度来说，该零件的安装基准为花键轴段的轴线，装配时需要保证锥齿轮的安装距误差控制在0.02mm以内，否则会导致齿面接触区偏移，要么出现齿顶接触要么出现齿根接触，大幅缩短齿轮的使用寿命；齿面的接触斑点需要在装配时通过调整垫片厚度校准，保证接触区位于齿面中部偏齿根位置，满载运转时接触斑点能够自然扩展至全齿面。实际选型应用中，这类齿轮通常配对使用，不建议单独更换单只齿轮，

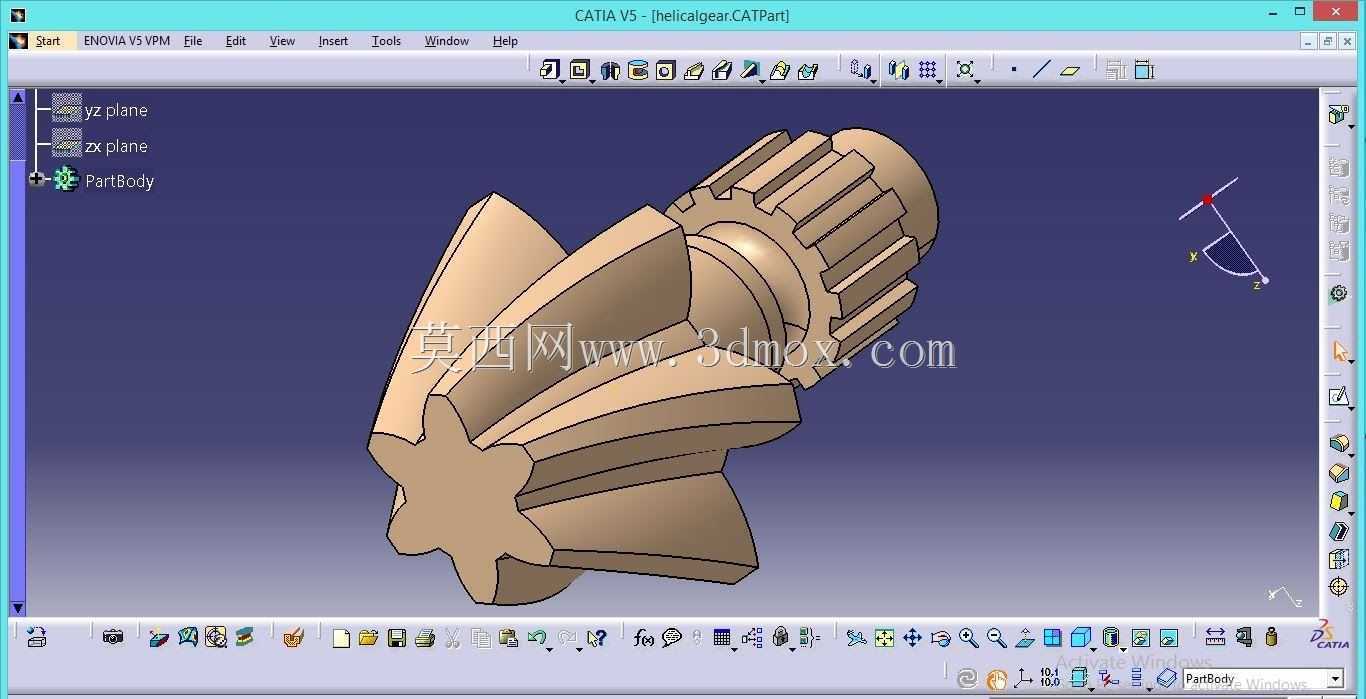

　　否则新旧齿轮的齿形误差会导致啮合冲击加剧，加速齿面磨损；日常维护时需要定期检查齿面的润滑状态，螺旋锥齿轮的啮合面存在相对滑动，润滑不足会很快出现齿面胶合失效，采用极压齿轮油润滑能够在齿面形成稳定的油膜，承受啮合时的高压与滑动摩擦。另外在三维建模过程中，这类齿轮的齿形生成需要严格按照展成法原理构建，螺旋齿面的扫掠路径需要匹配节锥的螺旋角变化规律，不能简单采用直齿扫掠后扭曲的方式建模，否则生成的模型与实际加工齿形存在偏差，无法用于后续的装配干涉检查与有限元强度校核；花键部分的建模需要遵循矩形花键的标准参数，齿厚、大径、小径的公差带需要在建模时提前预留，方便后续出工程图时直接标注形位公差与尺寸公差。很多新手工程师在设计这类转角传动齿轮时，容易忽略轴向力对轴承选型的影响，直接选用深沟球轴承承载，结果运转一段时间后就出现轴承窜动、齿面磨损加剧的问题，实际上这类斜齿锥齿轮产生的轴向推力必须由能够承受双向轴向载荷的轴承来承担，安装时还要给轴承预留合适的预紧量，消除轴系的轴向窜动间隙，才能保证齿轮啮合的稳定性。
