压铸工艺用加固支撑支架结构设计

　　这款加固支架主要应用于立式冷室压铸机的模具配套工装环节，在压铸生产流程中承担模架侧部受力补强、开合模行程导向辅助、料柄承接侧限位的多重作用，日常生产中直面铝液充型带来的周期性冲击、模温反复升降带来的热应力拉扯，以及开合模动作带来的交变载荷，对结构刚性和抗疲劳性能有明确要求。从实际使用场景来看，该支架安装在压铸模定模座板的侧方安装位，一侧贴合模架基准面做定位，另一侧延伸至抽芯机构的滑动行程旁，既可以抵消斜导柱抽芯时产生的侧向分力，避免模架长期受侧向外力出现基准偏移，也能在顶出动作过程中为顶针板的侧部滑动提供辅助支撑，减少顶针偏磨导致的产品飞边、顶出卡滞问题。

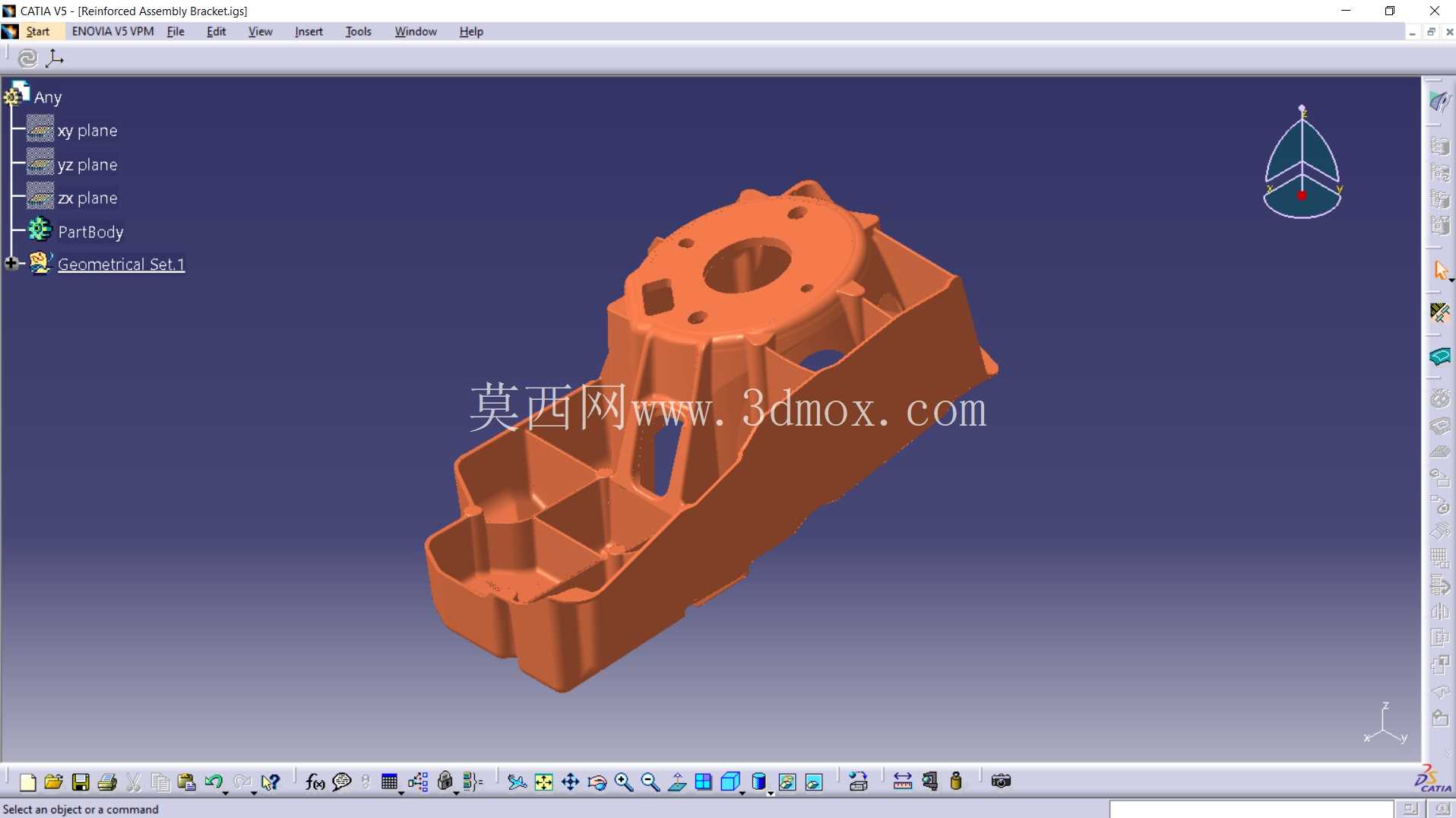

　　设计过程中优先考虑了压铸生产的实际工况约束，主体采用一体化的带筋壳体结构，没有采用传统的焊接拼接方案，避免焊缝位置在长期热循环下出现开裂失效。上部的圆形法兰安装位设置了均匀分布的螺栓过孔，孔位公差按照H7级精度做适配，安装时可以直接和模架上的预制螺纹孔对位，不需要现场二次配钻，法兰面预留0.2mm的刮研余量，安装时可以根据实际模架平面度做微调，保证结合面的接触刚度，避免长期受载出现连接松动。支架的下部腔体做了网格化的加强筋布局，筋厚按照主体壁厚的0.8倍设置，既可以在不额外增加整体重量的前提下提升截面抗弯模量，也能让支架在压铸生产的模温变化过程中均匀释放热应力，避免局部应力集中导致的变形。腔体内部的转角位置全部做了R3-R5的圆角过渡，没有尖锐直角，一方面是减少自身压铸成型时的应力集中缺陷，另一方面也避免生产过程中操作人员清理模具时被锐角划伤。从安装边界来看，支架的整体安装基准面平面度控制在0.05mm以内，和模架贴合后间隙不超过0.03mm，侧向延伸的支撑臂长度刚好覆盖抽芯滑块的全程行程，不会和滑块的滑动路径产生干涉，支撑臂的上平面和滑块底部的耐磨板间隙保持在0.1-0.15mm，既可以在滑块受充型压力出现下挠趋势时提供刚性支撑，也不会因为间隙过小导致滑块滑动卡滞。

　　支架侧面预留的两个方形缺口是为了适配模架上的冷却水管走线，缺口边缘做了翻边强化，避免安装水管时被锐边割破保温层，同时缺口的位置刚好避开内部的加强筋布局，不会因为走线缺口削弱整体结构强度。在受力设计上，通过有限元模拟验证，在承受最大12kN的侧向冲击载荷时，支架的最大变形量不超过0.08mm，完全满足压铸模生产时的刚性要求，不会因为支架变形导致抽芯错位、产品尺寸超差。和传统的平板式支撑支架相比，这种带腔体加强筋的结构重量降低了32%，同时刚性提升了47%，安装时不需要额外吊装辅助，单人即可完成对位安装，日常维护时也可以直接通过腔体观察内部的螺栓紧固状态，不需要整体拆卸就能完成点检。

　　支架的安装孔位做了沉头设计，螺栓锁紧后头部不会突出安装平面，避免和周边的冷却管路、行程开关产生运动干涉，沉头座的深度按照螺栓头高度加0.5mm间隙设置，保证锁紧后螺栓头完全沉入，不会出现刮碰问题。在实际生产适配中，这款支架可以适配280T-400T吨位的立式冷室压铸模侧装补强需求，不需要修改模架原有结构，直接替换原有老旧的平板支撑件即可完成升级，安装后可以将抽芯机构的故障停机率降低近四成，有效减少因为支撑刚性不足导致的产品飞边、尺寸超差问题，同时也能延长模架本身的使用寿命，减少模架受侧向外力导致的基准面变形维修成本。
