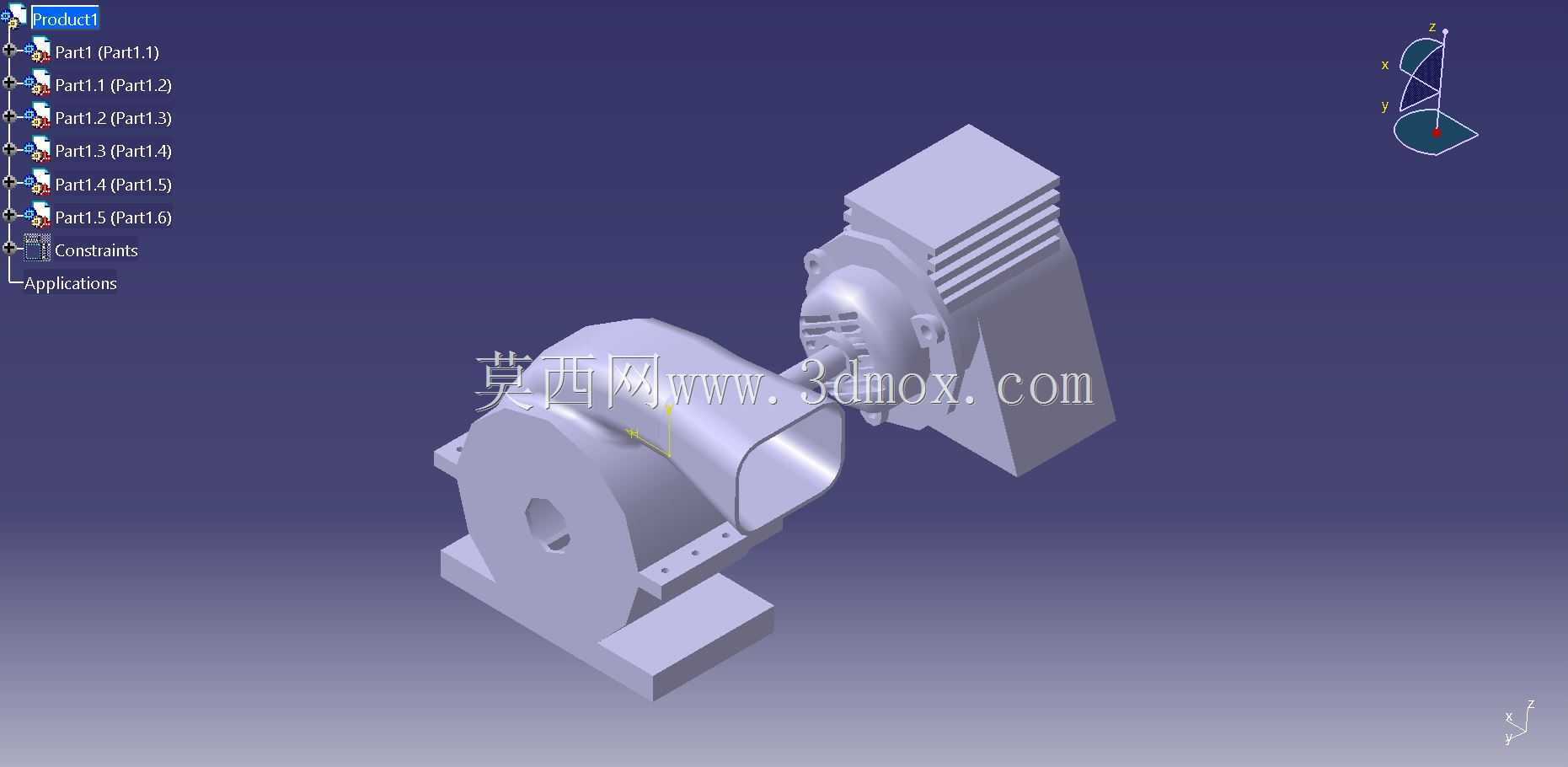

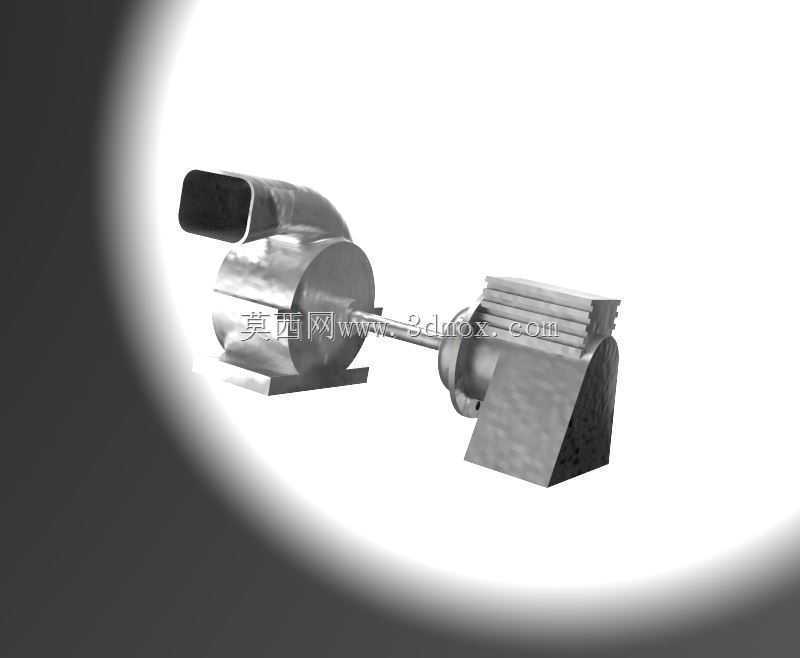

Catia设计Keyshot渲染电动鼓风机结构

　　能在较小的体积下获得相对更高的风压，适配需要一定送风压力的工况。风壳的壁厚设计兼顾了结构强度与轻量化需求，壳体边缘做了卷边加强处理，避免高速气流引发的壳体共振，同时出风口位置预留了标准安装法兰边，可直接对接方形通风管道或送风喷嘴，不需要额外制作转接结构。动力端采用散热筋式电机外壳设计，电机外壳上的平行散热筋沿电机轴向排布，当电机输出轴带动风轮旋转时，电机自身运转产生的热量可以通过散热筋快速散出，即使在长时间连续运行的工况下，也能将电机绕组温度控制在合理区间，避免过热烧毁。电机与风壳的连接采用定位止口加螺栓紧固的结构，装配时可以通过止口保证电机轴与风轮的同轴度，减少运转时的径向跳动，降低运行噪音与轴承磨损速度，在工业通风、物料输送、设备散热等场景中，电动鼓风机是提供稳定风压与风量的核心通用部件，小到电子设备的局部散热、小型生产线的工件吹尘，大到车间工位送风、小型气力输送系统的气源供给，都能见到这类直联式电动鼓风机的身影。不同于大型工业离心风机的厚重结构，这类小型电动鼓风机采用电机与风轮直联的布局，省去了皮带传动或联轴器传动的额外结构，整体结构紧凑，安装占用空间小，适合集成在各类中小型设备内部作为配套气源部件使用。从结构设计来看，这款鼓风机的风壳采用蜗壳式流道设计，进风口位于风轮轴向位置，出风口为切向方形接口，这种流道结构可以在风轮高速旋转时，将轴向进入的空气通过离心作用加速后，沿蜗壳流道从切向出风口送出，

　　连接法兰处的密封槽可加装密封垫，避免蜗壳内的压力空气从连接缝隙泄漏，影响送风效率。风轮采用前向式多叶片离心结构，叶片与前后轮盘采用一体成型设计，动平衡精度控制在G2.5级以内，确保高速运转时的振动量控制在允许范围内，不会带动相连设备产生额外振动。从安装边界来看，这款鼓风机的安装脚位于电机尾部下方，采用两个平行的安装支脚，支脚上开有长圆形安装孔，可适配一定范围内的安装孔位偏差，安装时不需要过高的定位精度就能完成固定；整机的轴向总长度控制在适配小型设备内部安装的尺寸区间，风壳的最大径向尺寸不会超出电机安装座的宽度范围，在设备内部布局时不需要预留过多的侧向空间，出风口的朝向可以根据安装需求在装配时调整蜗壳的周向位置，

　　适配不同方向的管路对接需求。在实际选型应用中，这类直联式电动鼓风机常被用于小型工业设备的散热送风、包装机械的吹屑作业、食品加工生产线的物料吹干、实验室通风系统的气源供给等场景，相比高压风机其噪音更低，相比轴流风机其送风压力更高，能覆盖多数中低压送风的工况需求。设计过程中需要重点关注电机轴的挠度校核，因为风轮直接安装在电机输出轴端，若轴的刚性不足，长时间运行后会出现轴弯曲变形，导致风轮蹭碰风壳内壁，引发异响甚至部件损坏；同时蜗壳的型线设计需要匹配风轮的出口气流角，避免气流在蜗壳内产生紊流，造成风压损失与运行噪音升高。另外，电机端的轴承选型需要考虑径向载荷与轴向载荷的共同作用，因为风轮运转时不仅会产生径向的离心力，

　　进风口侧的负压还会对风轮产生一定的轴向拉力，选用带密封结构的深沟球轴承可以同时承受这两个方向的载荷，同时阻挡外界灰尘进入轴承内部，延长轴承的使用寿命。在装配流程上，需要先将风轮压装到电机轴上，通过轴端挡圈固定风轮的轴向位置，完成风轮的动平衡复测后，再将蜗壳套在风轮外侧，通过止口定位与电机端盖连接紧固，最后安装底部的安装支脚，装配完成后需要进行空载试运转，检测运转电流、振动值与出风口风压是否符合设计要求，确保无蹭碰、无异常噪音后才能投入使用。这类小型电动鼓风机的结构设计没有冗余部件，所有结构都服务于提升送风效率、降低运行噪音、延长使用寿命这几个核心目标，紧凑的结构也让它的适配场景更加广泛，不管是作为独立的送风设备使用，还是作为配套部件集成在其他工业设备中，都能快速完成安装对接，不需要复杂的调试流程。
