道路埋入式压电传感阵列结构设计

这套埋入式压电传感阵列的设计初衷，是解决现有路面交通流检测设备易破损、安装维护需大面积破路的痛点，核心应用场景覆盖城市主干道车流统计、超载超限非现场执法、智慧路口信号触发、隧道内车辆通行状态监测等领域，区别于传统路面铺设的线圈、视频检测设备，该结构完全嵌入道路铺装层内部，不会受到路面碾压磨损、雨雪侵蚀、强光逆光干扰，长期运行稳定性更适配重载交通路段的使用需求。

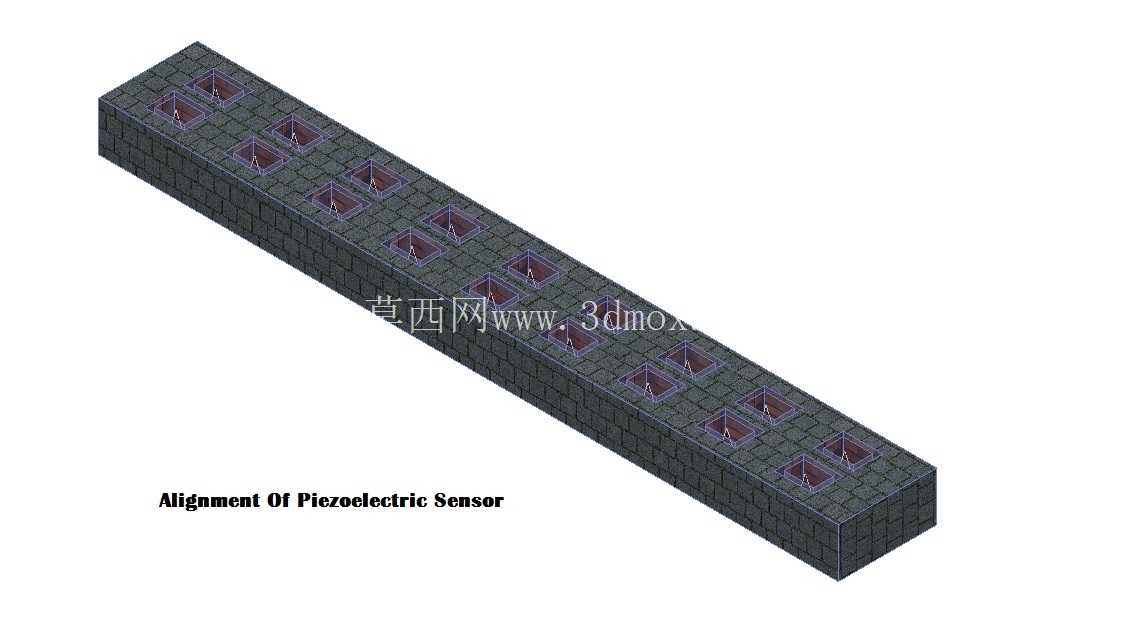

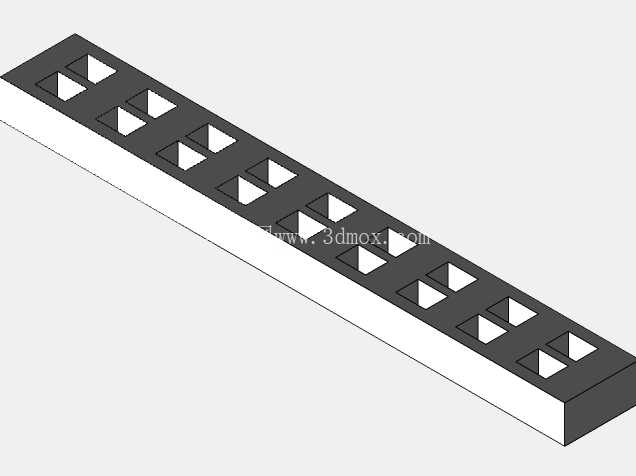

从结构设计逻辑来看，整体采用长条形模块化基体作为承载结构，基体材质选用与沥青混凝土铺装层模量接近的高强度复合材料，避免不同材质刚度差导致的铺装层局部应力集中，防止长期车辆碾压后出现基体周边路面开裂、沉降的问题。阵列排布的14个压电传感单元沿基体长度方向等距布置，每个传感单元都带有独立的承压导力结构，能够将上方车轮传递的竖向荷载均匀传导至压电晶片，避免局部应力过载导致晶片碎裂，同时每个单元周边都设计了密封防护结构，阻断地下渗水、铺装层沥青胶质渗入传感腔室，保障压电元件的绝缘性能长期稳定。

安装边界的设计充分考虑了现有道路施工的工艺要求，整体基体的横截面尺寸适配常规道路上面层的铺装厚度，安装时仅需在路面铣刨出对应宽度与深度的沟槽，将基体整体嵌入后用沥青混合料回填压实即可，无需对道路基层进行破坏，单段阵列的安装作业可在2小时内完成，对城市道路通行的影响远低于传统地感线圈的施工周期。基体两端预留了线缆穿接的密封接口，多段阵列可通过标准接插件快速拼接，适配不同车道宽度的检测需求，拼接处采用与基体同材质的密封套防护，碾压荷载下不会出现接口错位、线缆断裂的问题。

功能特性上，该传感阵列不仅能够检测车辆的通过时间、轴数、轴距等基础交通参数，通过压电信号的幅值标定还可实现单轴载荷的动态测算，为非现场超载执法提供数据支撑；阵列的高密度排布可识别车辆轮胎的接地位置，区分行驶车道、判断车辆是否存在压线变道的违规行为，相较于单点位传感器，长阵列的检测覆盖范围更广，不会出现车轮压线漏检的问题。每个传感单元的信号输出都带有独立的屏蔽层，避免道路下方电力管线、通讯线缆的电磁干扰，信号传输稳定性满足工业级检测设备的要求。

设计过程中重点校核了基体的抗碾压性能，按照公路-Ⅰ级荷载标准进行了有限元仿真验证，基体在1.2倍标准轴载的反复碾压下，最大应力值远低于材料的疲劳极限，传感单元的导力结构不会出现塑性变形；同时考虑了温度变化带来的材料胀缩问题，基体与周边回填材料之间预留了微量的变形间隙，避免极端高低温下基体出现拱起或拉裂的问题。压电元件的选型采用高灵敏度的压电陶瓷材料，能够响应毫秒级的荷载变化，即使车辆以120km/h的速度通过检测区域，也能完整捕捉车轮的荷载波形，不会出现信号失真、漏轴的问题。

在实际工程应用中，该类传感阵列可搭配路边的信号采集单元使用，采集到的压电信号经过放大、滤波处理后，可直接接入智慧交通管理平台，为交通流量调度、超限车辆预警、道路健康状态监测提供底层数据支撑。相较于路面架设的视频检测设备，埋入式结构不会受到恶劣天气、夜间光线不足的影响，检测准确率可长期保持在98%以上，且日常运行无需人工清洁维护，全生命周期的使用成本远低于外露式检测设备。结构设计上充分考虑了道路养护的需求，基体上表面与铺装层表面齐平，后续路面铣刨重铺时可直接将阵列段取出，待新铺装层压实后重新嵌入安装，无需整体更换设备，进一步降低了长期运维的成本投入。
