隐藏式门用塔栓锁具结构设计

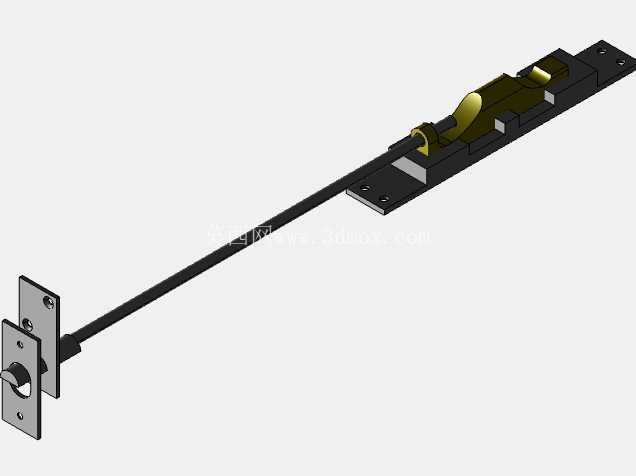

　　在商用高隔间、定制家居隐形门、洁净室密闭门的装配场景里，外露式插销或锁具往往会破坏立面整体性，甚至在人员高频通行的区域形成勾挂风险，隐藏式塔栓的设计初衷就是解决这类外露锁件的痛点。这套结构采用长行程连杆传动逻辑，锁舌端与操作端通过刚性长杆连接，可实现操作位与锁止位的远距离分离，适配门板厚度从40mm到120mm的各类木质、金属、复合材质门体，尤其适合无把手隐形门、消防通道常闭侧门、设备间暗门的安装需求。从结构设计逻辑来看，整套塔栓分为三个核心功能段：操作端的旋钮拨块、中段的传动连杆、末端的锁舌插块。

　　操作端采用偏心拨轮结构，旋钮旋转90度即可完成锁止与解锁的状态切换，拨轮与连杆的连接位置预留了0.2mm的活动间隙，避免加工公差导致的卡滞，同时操作端底座设计了三个沉头安装孔，可直接通过自攻螺丝或机丝固定在门侧的预开槽内，安装槽深度仅需18mm，不会穿透门体饰面层。中段传动连杆采用冷拉扁钢材质，截面尺寸为8mm*3mm，既保证了长距离传动的刚性，不会因受力产生弯曲变形导致锁舌伸缩不到位，又能最大限度减小在门体内开布线槽的宽度，安装时仅需在门体内部铣出10mm宽的通槽即可容纳连杆穿过，对于已经完成饰面的成品门改造也十分友好，不需要大面积破坏门体结构。

　　末端锁舌部分采用斜舌导向设计，锁舌伸出长度为15mm，完全伸出后可与门框上的锁扣盒形成2000N以上的侧向抗拉承载力，满足常规室内门的防撬、防误开要求，锁舌底座同样设计了可调式安装孔位，可根据门框与门体的实际配合间隙调整锁舌的前后位置，补偿±5mm的安装误差，避免出现门体关闭后锁舌无法完全入扣或者间隙过大导致门体晃动的问题。在实际选型应用中，这类隐藏式塔栓常与隐形门液压合页搭配使用，整套锁具完全隐藏在门体内部，门体外侧无任何外露操作件，仅在门内侧保留旋钮操作位，既保证了空间立面的视觉完整性，又能实现可靠的锁闭功能。

　　在洁净车间的密闭门应用场景中，隐藏式结构不会积灰，没有卫生死角，比外露式插销更易清洁消毒，符合洁净区域的卫生管理要求；在高端住宅的隐形门设计中，无外露五金的设计能让墙面与门体形成完整的视觉面，满足极简风格的装修需求。设计过程中需要重点关注几个边界条件：首先是传动连杆的直线度公差，每米长度内的直线度误差不能超过0.5mm，否则长距离传动时会出现卡滞，操作旋钮的阻力会大幅上升；其次是操作端与锁舌端的同轴度，两端安装座的中心偏差不能超过1mm，否则连杆会在槽内出现别劲的情况，长期使用会导致连杆变形甚至断裂；另外锁扣盒的安装位置需要与锁舌完全对中，锁扣盒的导向坡口角度设计为30度，即使门体关闭时有轻微错位，锁舌也能顺着坡口滑入锁扣内，保证锁闭顺畅。这套结构的所有运动部件都设计了限位结构，旋钮旋转到锁止位和解锁位时都有硬限位，不会出现过转导致内部零件损坏的情况，同时连杆与拨轮、锁舌的连接位置都采用了自润滑的尼龙衬套，长期使用不需要加注润滑油，不会出现油污渗漏污染门体饰面的问题，维护成本极低。针对不同的门体重量和使用频率，这套结构也预留了升级空间，高频使用场景下可以将连杆更换为不锈钢材质，操作端旋钮更换为锌合金压铸材质，进一步提升结构的耐磨性能，使用寿命可达10万次以上的开合操作，完全满足商用场景的高频使用需求。
