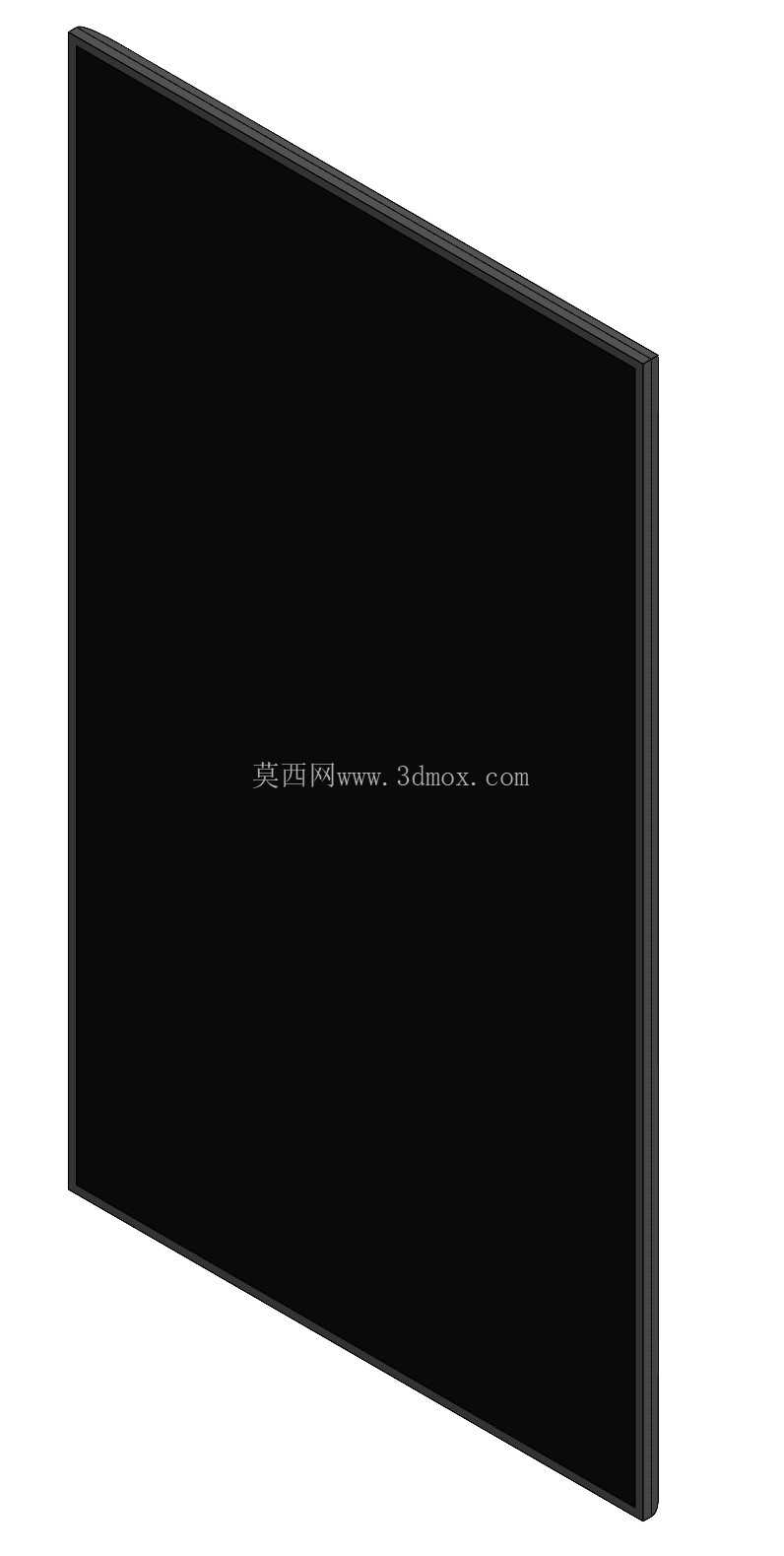

75英寸商用显示大屏结构三维设计

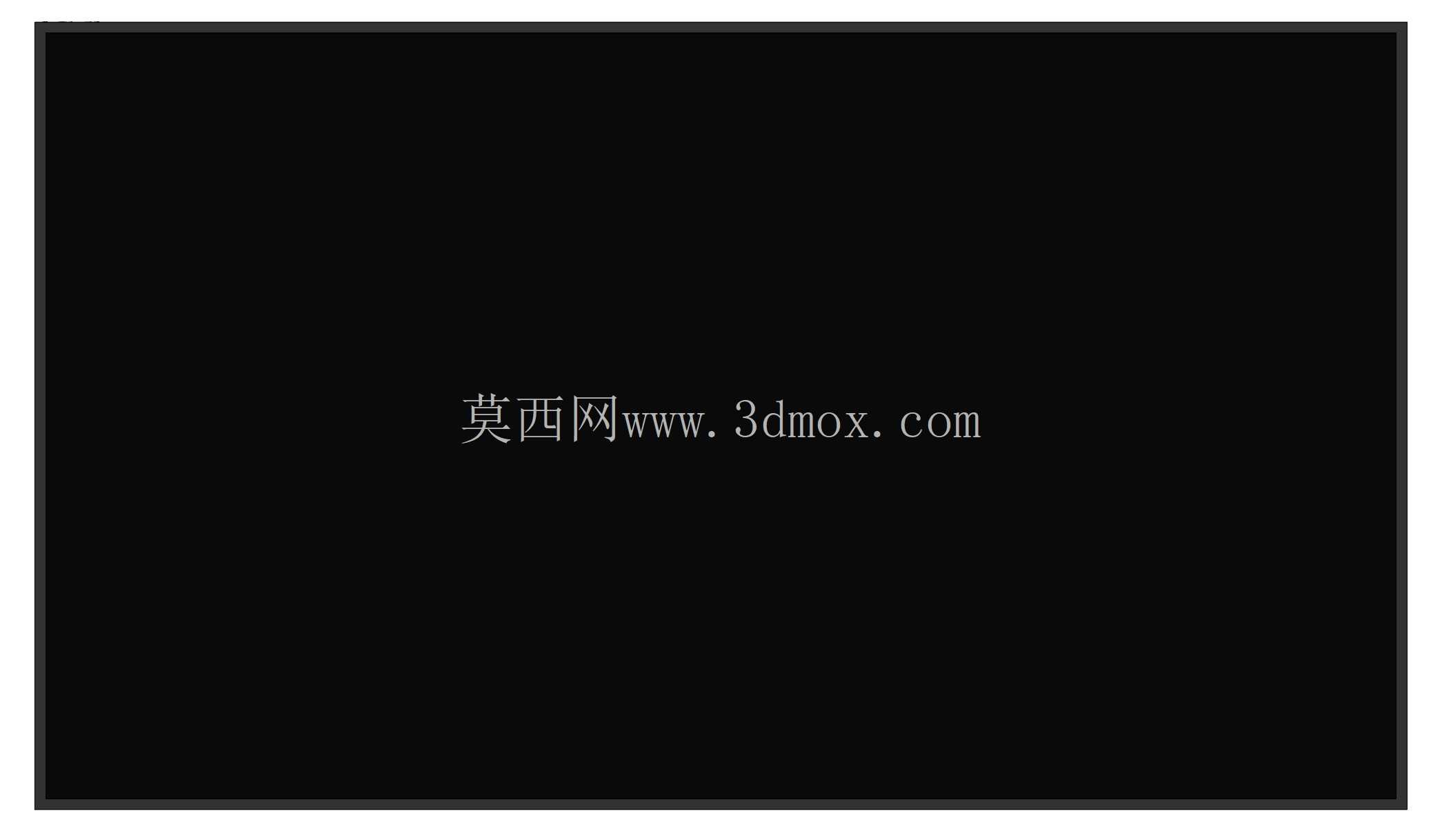

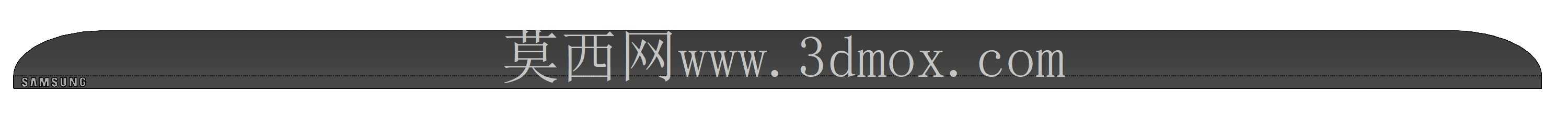

做商显结构设计快十年，经手的商用显示屏幕从32寸到98寸不下几十款，这次做的75英寸大屏结构，首先要锚定的就是实际落地的几个核心场景：会议室主显示终端、零售门店门头信息公示屏、展厅互动展示载体、指挥调度室副屏，这几个场景对结构的要求差异不小，不能只做通用款的壳子。先从安装边界说起，75英寸的屏幕，可视区域对角线严格控制在189cm左右，整机外轮廓宽度控制在1680mm，高度960mm，这个尺寸是卡着常规商用空间的墙面预留位做的——多数写字楼会议室的背景墙预留安装位宽度在1700mm上下，留20mm的安装间隙刚好够壁挂支架的调节余量，不会出现装完两边缝隙不均的问题。厚度方向做的是38mm的超薄机身，不是为了追求参数好看，是因为壁挂安装时，墙面到屏幕正面的突出量如果超过40mm，在走廊旁的会议室会有磕碰风险，尤其是人员走动频繁的开放办公区，突出量越小，剐蹭概率越低。

设计思路上没有沿用消费级电视的薄壁结构，商用屏的使用周期要求是7*24小时连续开机不低于5万小时，所以内部的支撑框架用的是分段式镀锌钢骨，不是消费级常用的整体塑料中框——钢骨的拼接点做在屏幕上下边距1/4位置，刚好对应壁挂支架的四个挂点，挂装时的受力直接通过钢骨传导到墙面挂架，不会让屏幕玻璃面板承受额外的拉扯力，之前做过的一款65寸屏就是因为挂点受力直接压在面板边框上，长途运输后出现过面板边角漏光的问题，这次特意把受力路径全部导到金属骨架上，玻璃面板只做周向的泡棉缓冲，不承担任何结构应力。

功能特性上，首先考虑的是商用场景的接口扩展性，下边框的接口舱做了可拆卸式的挡盖，预留了HDMI2.1、DP、RS232控制接口、USB调试口的位置，而且接口舱的开口方向是朝下倾斜15度，这个角度是现场调试的时候摸出来的：壁挂安装后，人站在屏幕下方插线不用完全蹲下去仰着脖子找接口，倾斜15度刚好视线能对齐接口位置，插线的时候不用盲操作。另外边框的四个角做了R8的圆角处理，不是为了美观，是公共区域安装的屏幕如果用直角边框，清洁人员擦屏幕的时候很容易被边角刮到袖口甚至手臂，R8的圆角刚好能把锐边全部导掉，同时不会影响屏幕的视觉边框宽度，正面看过去边框还是控制在12mm的窄边，不会因为圆角显得边框粗笨。

散热结构的设计上，没有在背部开大面积的散热孔，商用场景的灰尘量比家庭环境大很多，尤其是临街的门店和有装修粉尘的展厅，大散热孔用个两三年内部就会积满灰，影响背光模组的寿命。这次做的是背部上下对流的窄缝散热，缝隙宽度控制在1.8mm，既可以让热空气从上方缝隙自然流出，冷空气从下方缝隙补入，形成自然对流散热，又能挡住大部分的浮尘，而且缝隙是沿着背部钢骨的走向开的，不会破坏钢骨的结构强度，做跌落测试的时候，1米高度角跌落，背部的散热缝不会出现变形开裂的问题。

安装适配性上，背部的挂架孔位严格兼容VESA400*400和VESA600*400两种标准，不管是用常规的壁挂支架，还是移动支架、吊装支架都能直接装，不用额外做转接板。而且挂孔周围做了2mm的凸台，挂装的时候支架挂板和屏幕背部之间留出2mm的间隙，方便走线，电源线和信号线可以从这个间隙里顺着支架理下去，不会出现线被压在屏幕和墙面之间挤坏外皮的情况。之前有项目上用的老款屏幕背部是平的，挂装后线被压得死死的，用了一年多电源线绝缘皮磨破出现漏电隐患，这次特意留了走线间隙，就是为了规避这类现场问题。

屏幕前框的固定用的是隐藏式卡扣加底部两颗防盗螺丝的结构，公共场景的屏幕如果用外露的螺丝，很容易被人拧开拆走内部的驱动板，卡扣结构从正面是看不到拆卸点的，只有把屏幕从挂架上取下来，才能拧开底部的防盗螺丝拆开前框，既方便售后人员维修更换驱动板，又能起到防盗防破坏的作用。边框表面做的是哑光磨砂的喷塑处理，不是亮面的，亮面边框在会议室开灯的时候会有灯光反射，影响观看体验，哑光磨砂的反射率控制在8%以下，不管是顶部的筒灯还是侧面的窗户自然光，都不会在边框上形成明显的反光光斑，干扰观看屏幕内容的视线。

另外考虑到商用场景偶尔会有触控升级的需求，前框和屏幕面板之间预留了3mm的间隙，后期如果要加装红外触控框或者电容触控膜，不用重新开模换前框，直接把触控组件装在预留间隙里就行，能覆盖更多的定制化需求，不用为了触控版本单独开一套结构件，降低后续的衍生版本开发成本。底部的边框上预留了条形音箱的安装位，螺丝孔是预先埋好的铜螺母，用户如果需要加装外置音箱，直接拧螺丝就行，不用自己打孔破坏机身结构，铜螺母的拉拔力做过测试，单颗能承受5kg的拉力，挂两个10W的条形音箱完全没问题。
