PIC18F4550控制的多自由度伺服机械臂

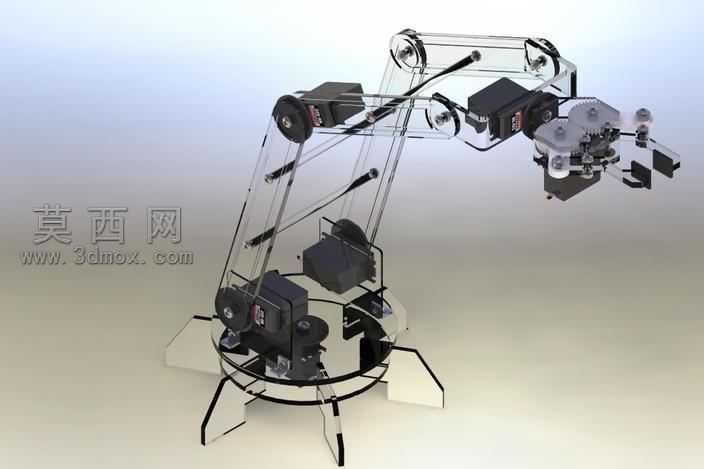

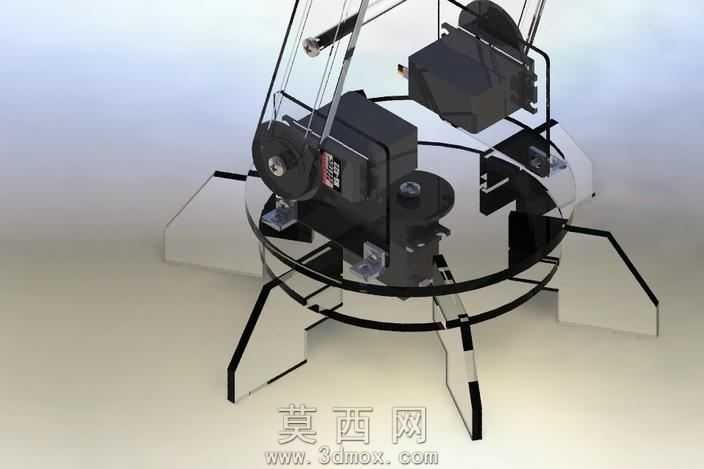

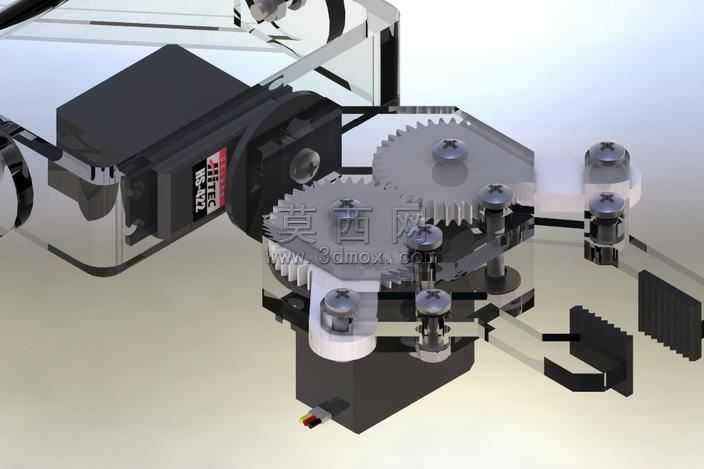

本作品为基于PIC18F4550控制的伺服驱动机械臂三维建模成果，建模过程中严格遵循机械臂实际运动逻辑与结构装配关系，先完成底座支撑结构的参数化建模，对底座的旋转支撑轴、伺服电机安装位、走线槽结构进行1:1比例还原，保证底座旋转自由度的结构合理性。随后依次搭建大臂、小臂的连杆结构，每段连杆的铰接位置均预留伺服舵机的安装卡槽与传动间隙，连杆壁厚根据实际受力场景做差异化设计，受力集中的铰接部位做加厚加强处理，非受力区域做轻量化镂空处理，兼顾结构强度与整体重量控制。末端执行器部分采用夹爪式结构，建模时还原了夹爪的开合传动机构，保证夹爪开合角度与舵机转动角度的对应关系符合实际控制逻辑。材质渲染阶段，对不同结构部件匹配对应材质属性：底座与连杆结构采用哑光硬质工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感；伺服电机外壳采用半哑光金属材质，添加细微的金属颗粒纹理提升真实感；铰接部位的转轴采用亮面金属材质，模拟不锈钢转轴的反光特性；走线部位的线材采用软质橡胶材质，调整曲面细分参数还原线材的柔软弯折形态。设计过程中重点验证各关节的运动干涉情况，通过三维软件的运动仿真模块模拟机械臂全行程动作，调整各连杆的长度比例与铰接点位置，确保大臂抬升、小臂屈伸、底座旋转、末端夹爪开合的全动作流程无结构干涉，同时优化各关节的走线布局，将控制线路隐藏在连杆内部的走线槽中，既保证外观整洁，也避免运动过程中线路被拉扯损坏。整体建模精度控制在0.1mm以内，所有装配孔位、安装卡槽的尺寸均匹配标准伺服舵机的实际安装尺寸，可直接导出工程图纸用于实物制作，模型同时还原了机械臂的控制主板安装位，在底座内部预留了PIC18F4550控制板的固定结构与供电线路排布空间，完整呈现从机械结构到电控安装的全方案设计。
