木工简易搭接榫卯连接结构设计

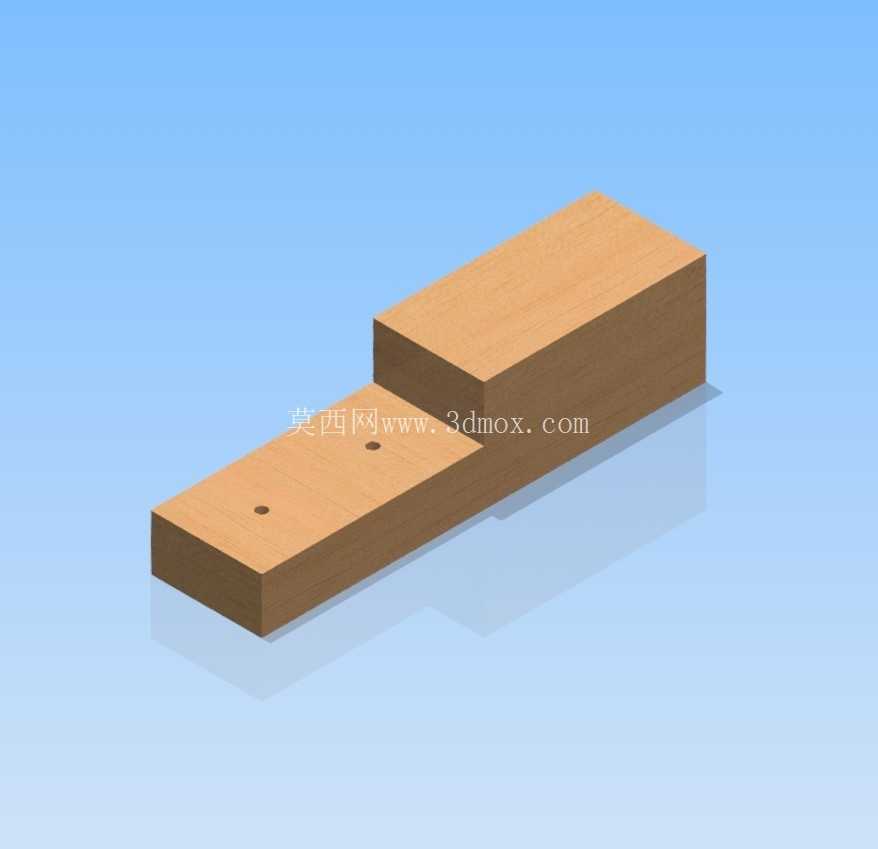

　　这类简易搭接榫卯结构是木作装配领域最基础的连接节点之一，常见于小型木框架、临时支撑构件、实训教学教具以及简易木质工装的搭建场景，区别于传统复杂的全榫卯咬合结构，该结构在保留木构件定位精度的基础上，搭配紧固件实现锁紧，大幅降低了木构件的加工难度，同时兼顾了连接强度与拆装便捷性，非常适合入门级木作练习以及非永久固定的木质结构装配使用。从实际使用场景来看，这类节点不需要复杂的开榫设备，仅靠基础的锯切、钻孔工具就能完成构件加工，在户外临时木质支架、木工实训操作台辅件、小型木质收纳框架的搭建中应用十分广泛，相比纯胶粘的木连接方式，该结构搭配杯头方颈螺栓锁紧后，抗剪切能力更强，遇到构件需要调整或者拆解更换时，只需要松开紧固件就能完成拆卸，不会对木构件本体造成不可逆的破坏。从设计思路上看，该结构采用双构件搭接咬合的定位逻辑，在两根矩形截面木方的搭接位置，分别加工出对应尺寸的台阶式缺口，缺口的深度设置为单根木方厚度的二分之一，这样两根木方扣合之后，整体的连接面处于同一平面，不会出现局部凸起影响后续装配的问题；缺口的长度匹配木方的宽度尺寸，保证扣合之后横向不会出现多余的窜动间隙，定位台阶的直角边做微小的倒角处理，既方便装配时的对位导入，也能避免木材直角边受外力挤压出现崩边开裂的问题。

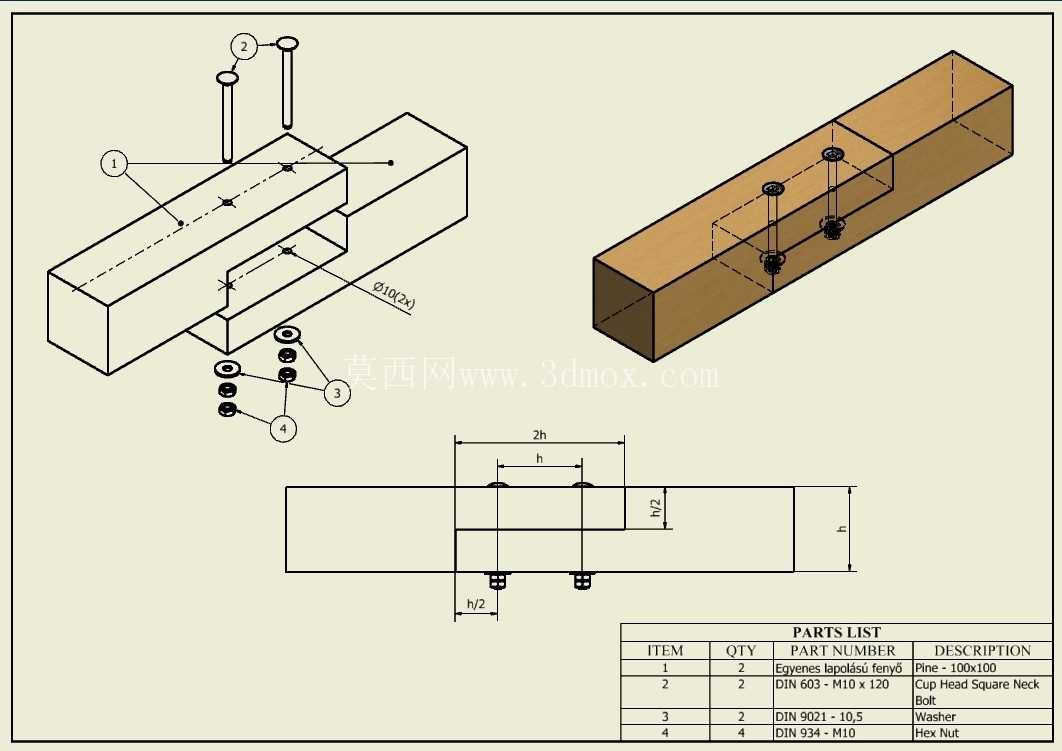

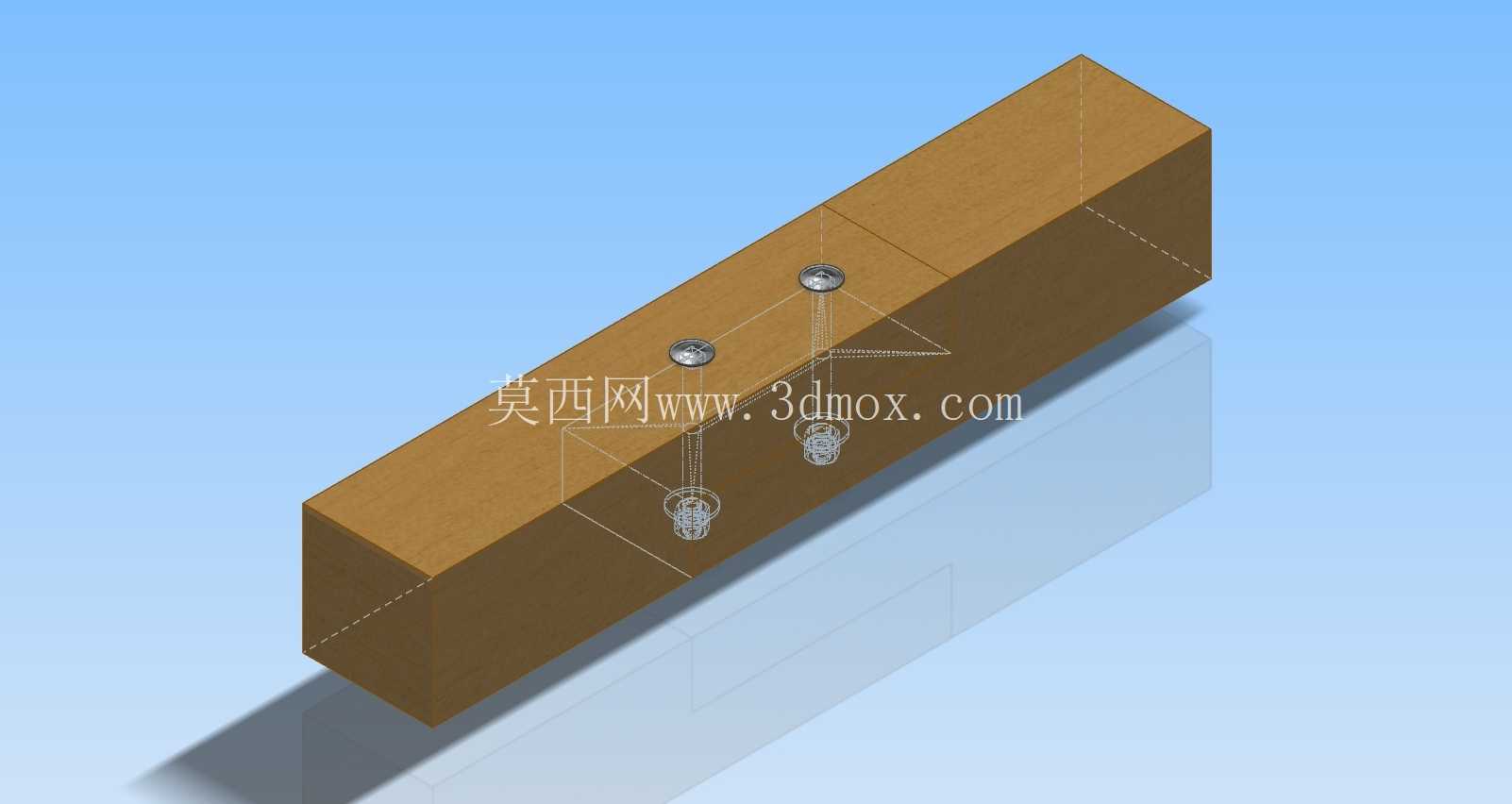

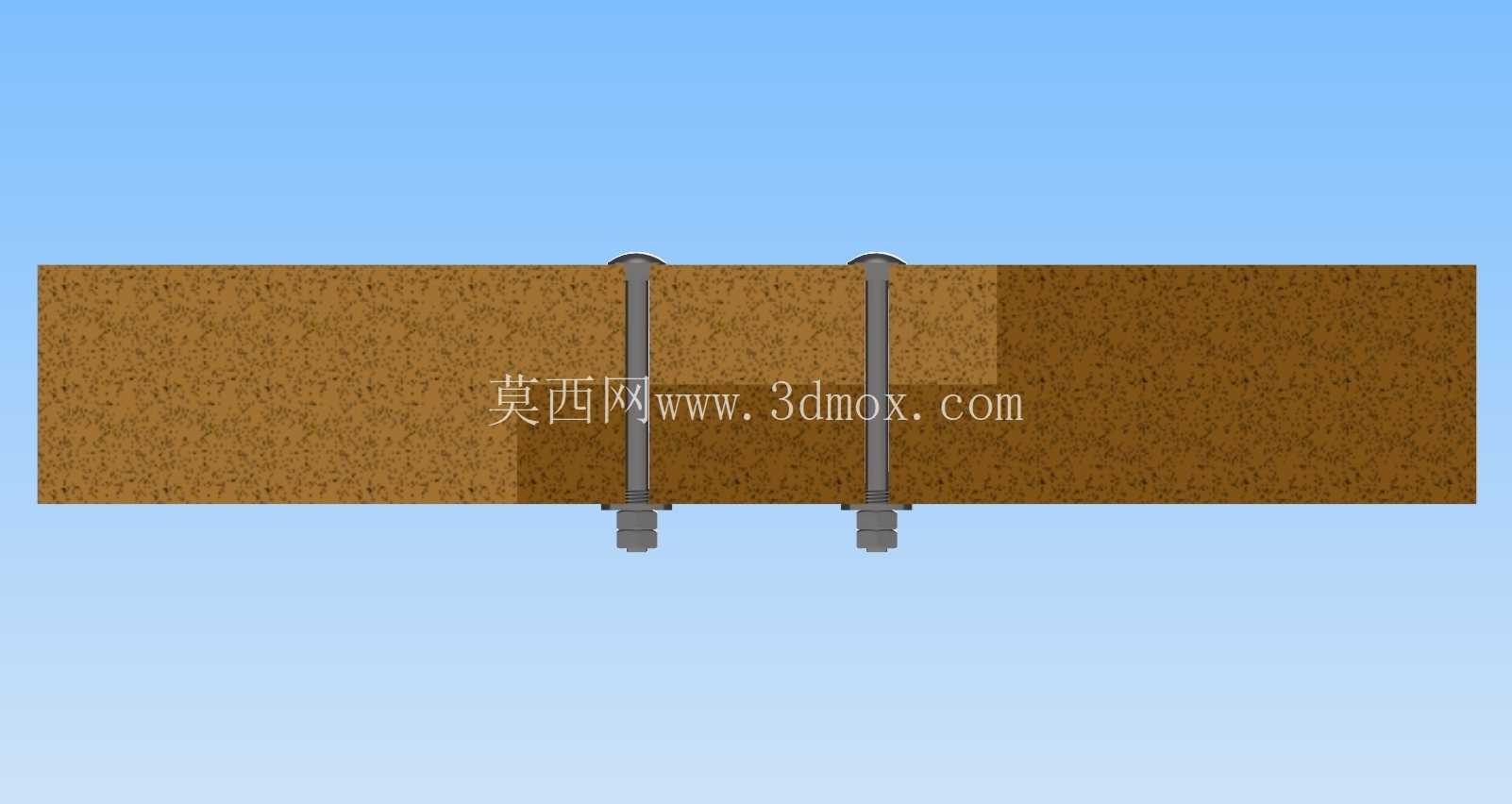

　　在紧固件的排布设计上，该节点采用对称双螺栓锁紧的方案，螺栓孔的中心距设置为搭接段长度的三分之二，孔位距离木方边缘的尺寸大于两倍螺栓直径，避免螺栓孔距离木材边缘过近，受锁紧力作用出现木材劈裂的问题；选用的杯头方颈螺栓能够在螺栓沉入木构件表面之后，方颈部分卡入木材的预制槽内，锁紧螺母时螺栓不会跟转，不需要额外使用工具固定螺栓头，大幅提升了现场装配的效率，螺栓的长度选择以穿透两层木构件之后露出三到五个螺牙为宜，既保证足够的螺纹啮合长度，也不会因为螺栓过长突出构件表面造成剐蹭隐患。

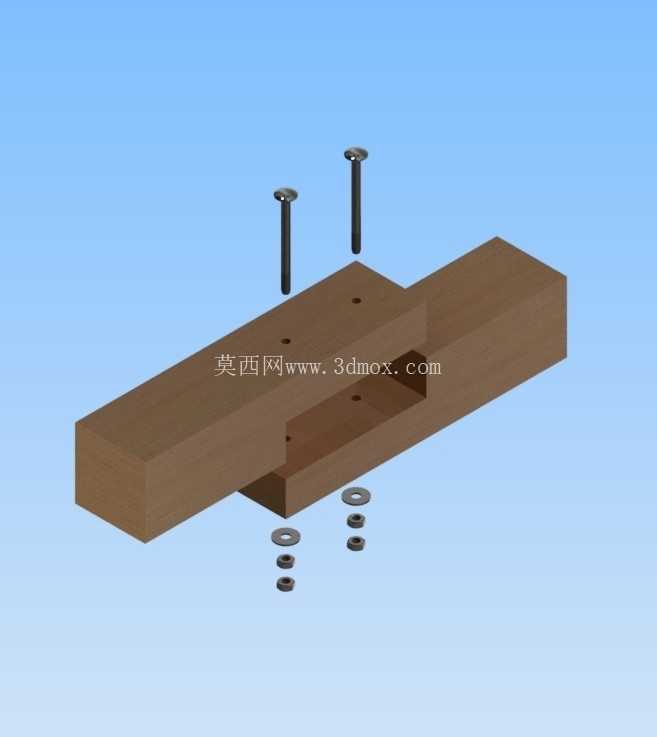

　　从安装边界来看，该结构适配的木方截面宽度与厚度比例控制在2:1左右，搭接段的长度不小于木方宽度的1.5倍，保证足够的咬合接触面积，安装时只需要先将两根木方的缺口对位扣合，对齐预制的螺栓孔，穿入螺栓之后从另一侧加装平垫与螺母，采用对角分次锁紧的方式，避免单侧锁紧力过大造成木构件倾斜错位；需要注意的是，木材本身存在湿胀干缩的特性，螺栓孔的直径要比螺栓公称直径大0.5到1毫米，给木材的形变预留足够的余量，避免环境湿度变化时木材胀缩造成孔位周边开裂。

　　对于三维建模从业者来说，搭建这类结构模型时，需要重点关注搭接缺口的配合公差，木构件之间的配合间隙控制在0.2到0.3毫米即可，既符合实际木加工的精度水平，也不会因为间隙过大造成模型装配后出现明显的缝隙；紧固件的装配要还原实际的安装逻辑，螺栓头的沉孔深度要匹配螺栓头的高度，保证螺栓装配后表面与木构件外表面齐平，螺母侧的平垫要完全贴合木材表面，不能出现悬空或者穿模的问题。这类结构虽然形式简单，但涵盖了木构件连接最核心的定位、锁紧、形变预留等设计逻辑，是木作结构设计入门阶段非常典型的练习案例，掌握这类基础节点的设计逻辑之后，可以根据实际的载荷需求调整搭接长度、紧固件规格与排布方式，延伸设计出适配不同场景的木连接节点，比如增加定位销提升抗剪切能力，或者更换为自攻螺丝实现免螺母的快速装配，适配不同的加工条件与使用需求。
