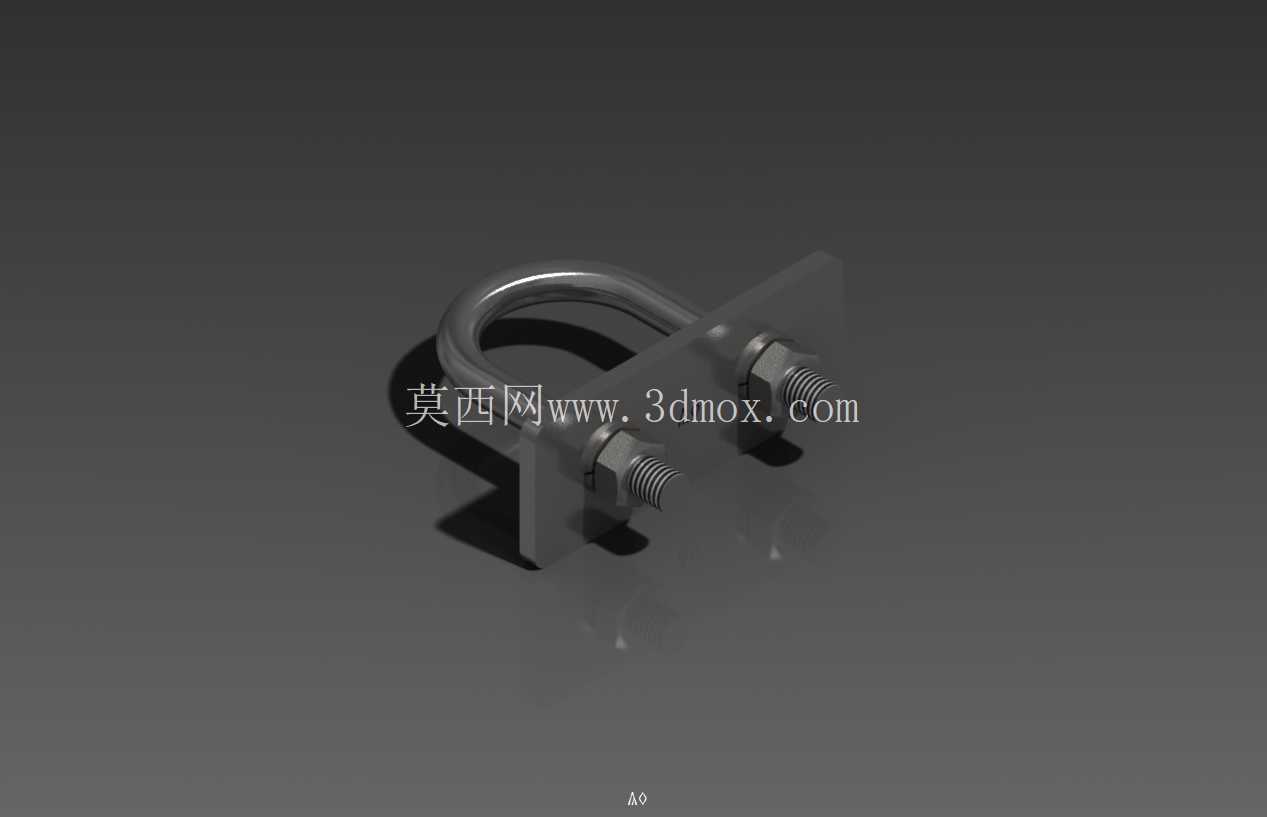

U型螺栓带挡板紧固连接件结构设计

　　日常做设备管线排布、小型机架固定的时候，经常会遇到需要把圆管、圆杆类构件固定在安装基面的场景，这类场景下U型搭配挡板的紧固结构是非常实用的选择，这次建模的这套U型螺栓带安装挡板的构件，就是针对这类固定需求做的结构设计。先从实际安装场景说，这类构件最常用在气动管路布设、小型液压管路固定、户外设备走线的穿线管固定，还有轻型货架的圆管立柱和层板支撑的连接位置，相比普通的管卡，这套结构带了整块的安装挡板，和安装基面的接触面积更大，拧紧螺栓的时候不会因为局部压强过大压坏薄壁安装面，比如在薄钢板、铝型材槽面安装的时候，不会出现安装面凹陷变形的问题。

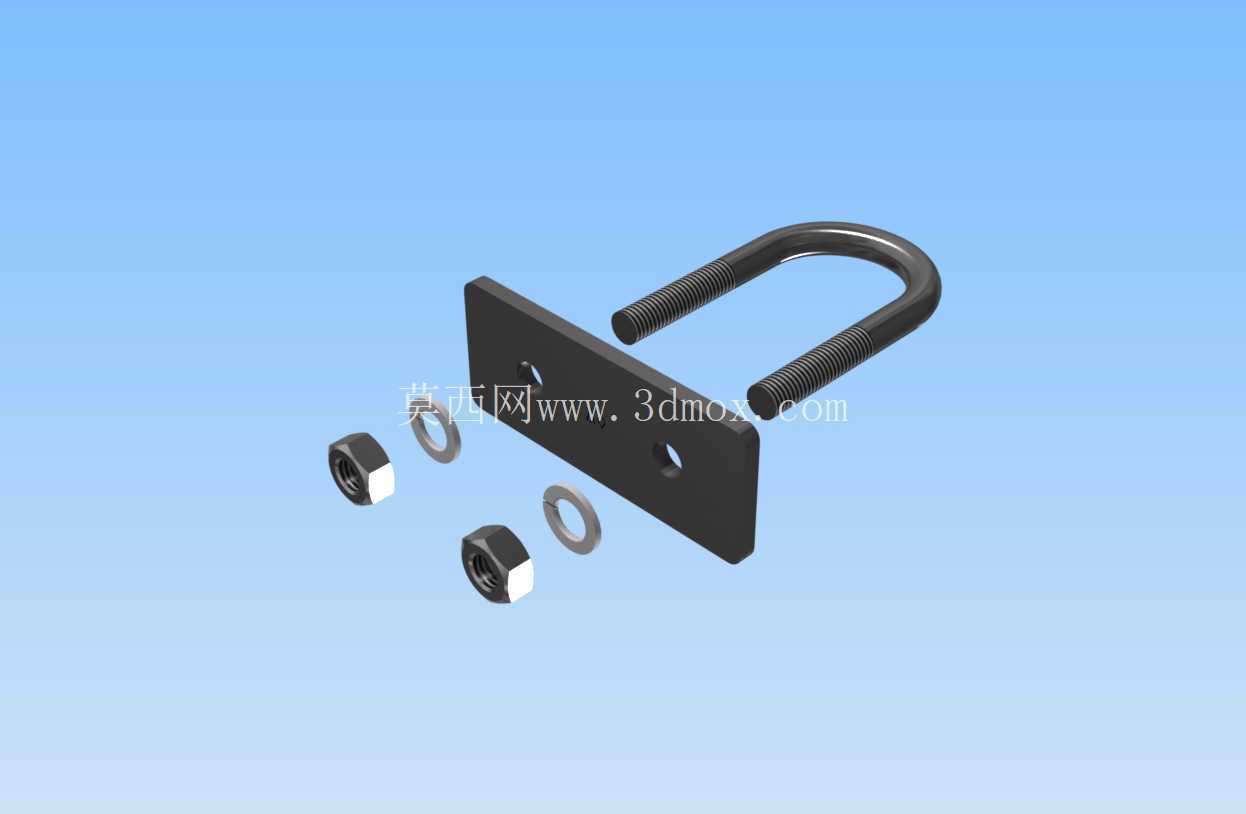

　　设计的时候首先考虑的是受力匹配，U型螺栓的圆弧段内径和被固定的圆管外径做了小间隙配合，单边间隙控制在0.2mm以内，安装的时候不需要强行掰动U型螺栓就能套入管件，拧紧螺母之后圆弧面能和管件外壁完全贴合，不会出现点接触导致的管件压痕或者固定松动。配套的挡板做了两个穿螺栓的通孔，孔位和U型螺栓的两个杆部中心距完全匹配，孔的直径比螺栓杆部大0.5mm，预留了微小的安装调整余量，现场安装的时候如果基面的安装孔有微小的位置偏差，不需要重新扩孔就能顺利穿装。挡板的厚度是根据U型螺栓的规格匹配的，不会因为拧紧螺母的时候挡板发生翘曲变形，挡板和安装基面接触的一面做了平面度要求，整个平面的平面度公差控制在0.1mm以内，安装之后能完全贴紧基面，不会出现虚位导致的固定后晃动。

　　从安装边界来说，这套构件的安装占用空间非常紧凑，U型螺栓的两个杆部伸出螺母的长度预留了3个螺距的余量，既保证了螺纹啮合的强度，又不会因为螺杆伸出过长干涉周边的其他构件。安装的时候只需要在基面上打两个对应孔距的安装孔，不需要做复杂的沉孔或者铣面加工，普通的钻孔加工就能满足安装要求，对于现场改装、临时管线固定的场景非常友好。另外这套结构的固定可靠性也做了考虑，U型螺栓的螺纹段长度足够，搭配平垫使用的时候，即使被固定的管件有轻微的外径公差波动，也能通过调整螺母的拧紧位置实现可靠抱紧，不会因为管件尺寸的微小偏差出现夹不紧的情况。

　　实际使用的时候，这套结构除了固定圆管，还可以用来固定小型的圆柱形传感器、线缆束的穿线管，甚至在轻型设备的地脚固定场景里，也能用来把设备的圆型支脚固定在地面的安装槽钢上，适用场景非常灵活。建模的时候把各个零件的配合间隙都做了准确还原，U型螺栓的弯曲圆角、螺纹收尾的位置，还有挡板的边角倒角都做了符合实际加工的处理，没有出现建模里常见的干涉问题，导出的模型可以直接用来做安装排布的干涉检查，也能用来出加工图纸直接生产。很多新手在做这类紧固件建模的时候，经常会忽略挡板和螺栓的配合间隙，还有安装之后的预留空间，导致实际装配的时候出现装不上或者干涉的问题，这套模型在设计的时候就把这些现场安装会遇到的问题都考虑进去了，不管是用来做设备的管线排布设计参考，还是作为标准紧固件结构的学习案例都很合适。

　　从受力角度分析，当被固定的管件受到径向载荷的时候，力会通过U型螺栓的圆弧段传递到两个螺杆，再通过螺母把力传递到挡板，最后均匀分散到整个安装接触面上，相比单螺栓的管卡，受力分布更均匀，能承受的径向载荷更大，在有轻微振动的设备上使用的时候，也不容易出现螺母松动的情况。如果是在有防腐要求的场景使用，只需要把零件材质换成304不锈钢，不需要修改结构尺寸就能直接使用，整个结构的通用性很强，不需要针对不同的使用场景做大幅度的结构修改，只需要调整U型螺栓的圆弧内径和挡板长度，就能适配不同直径的被固定管件。
