型材支撑固定座装配结构CAD练习模型

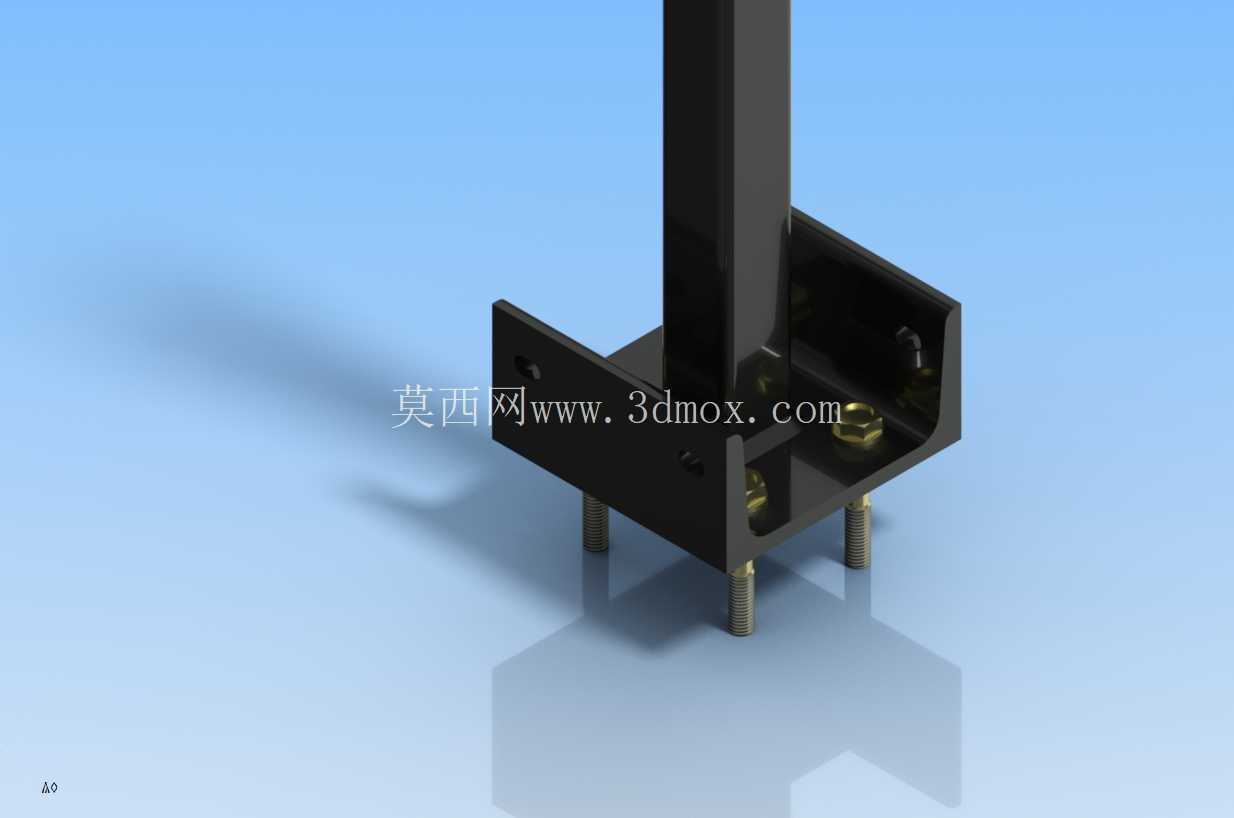

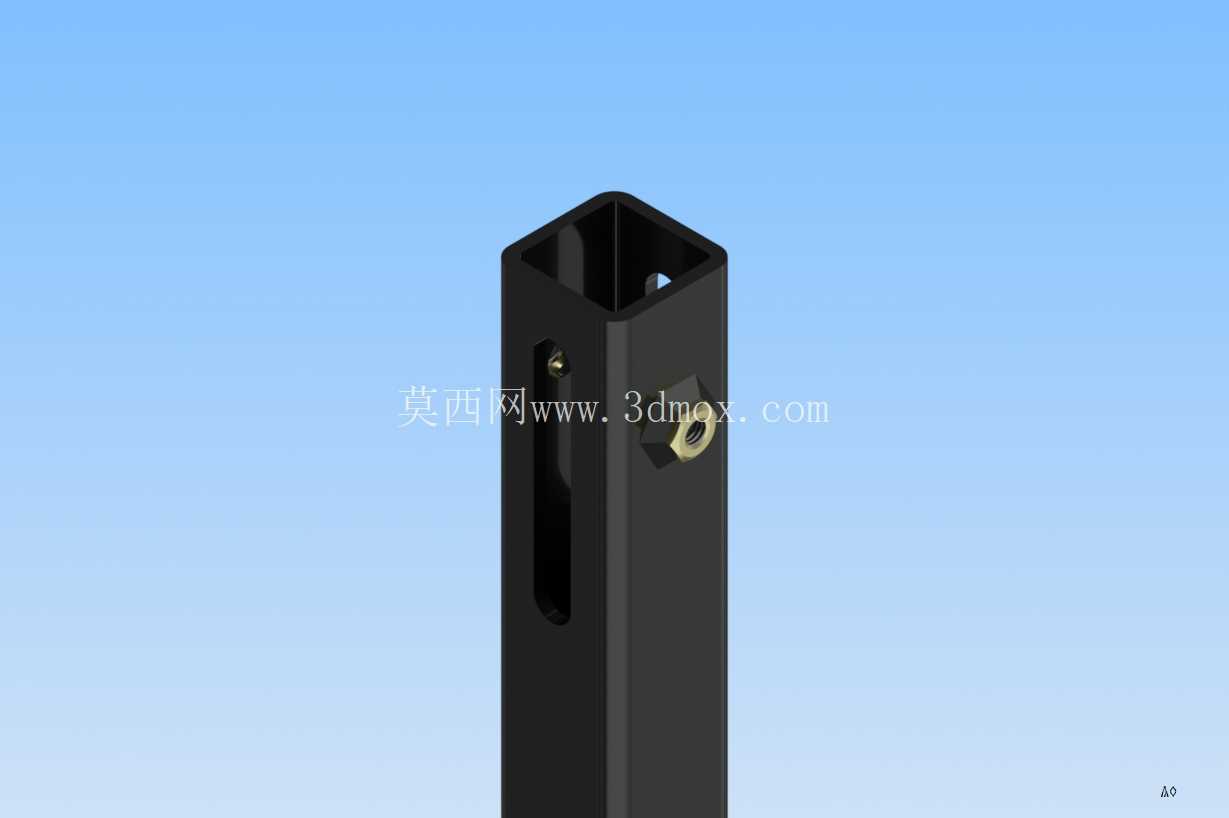

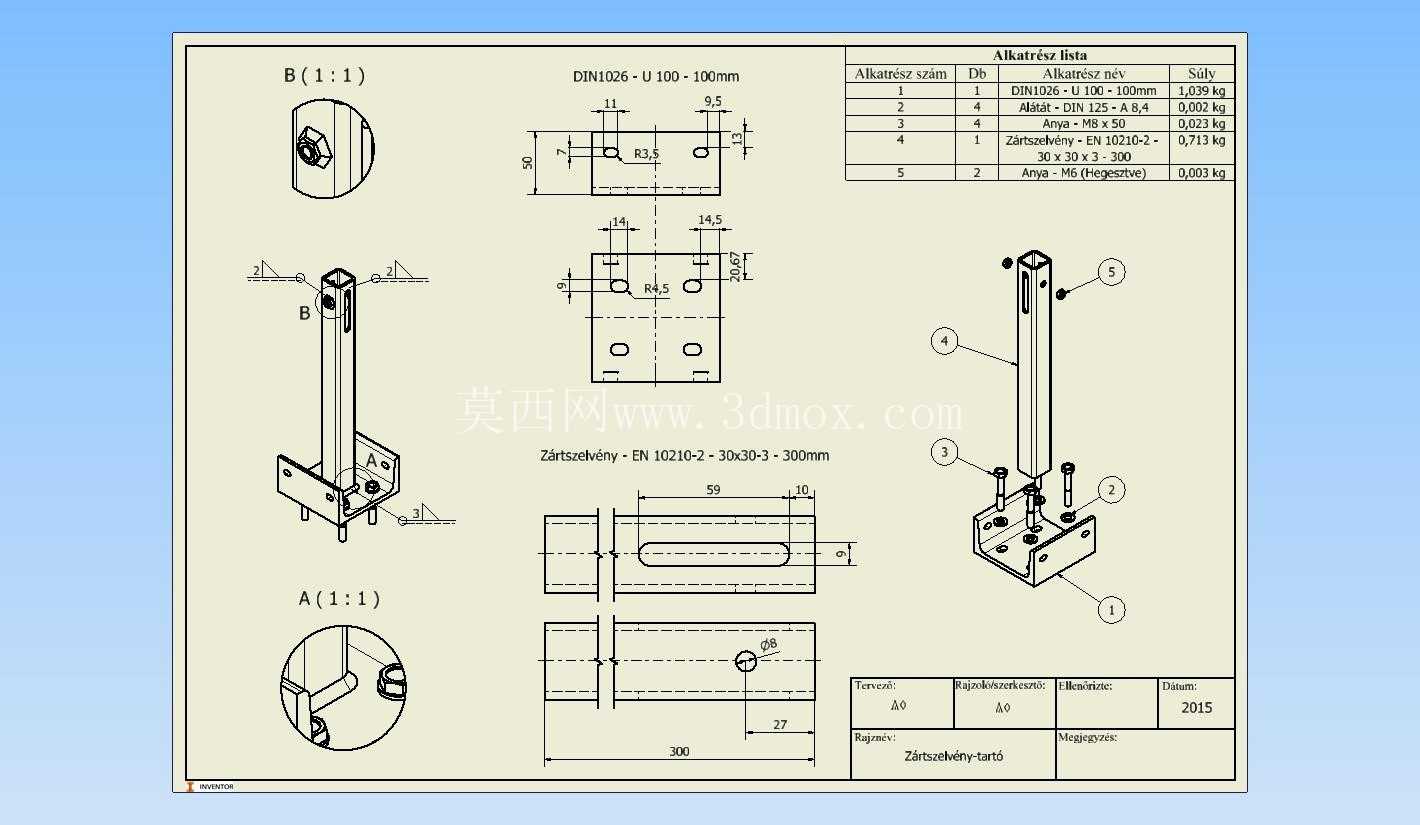

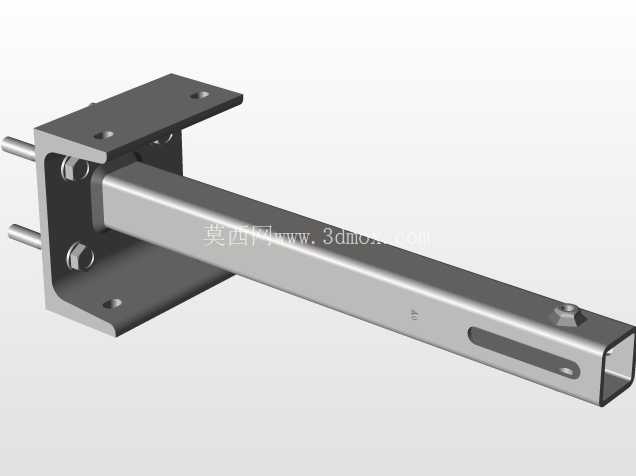

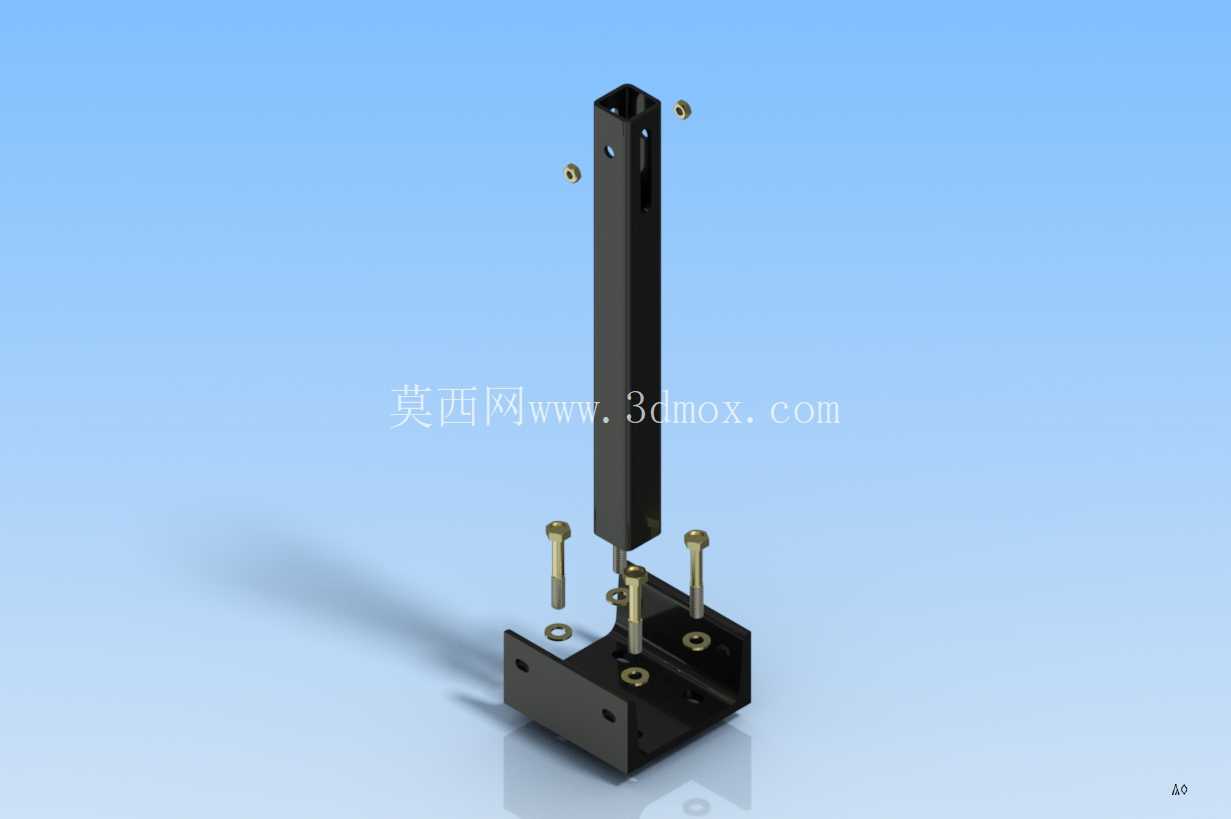

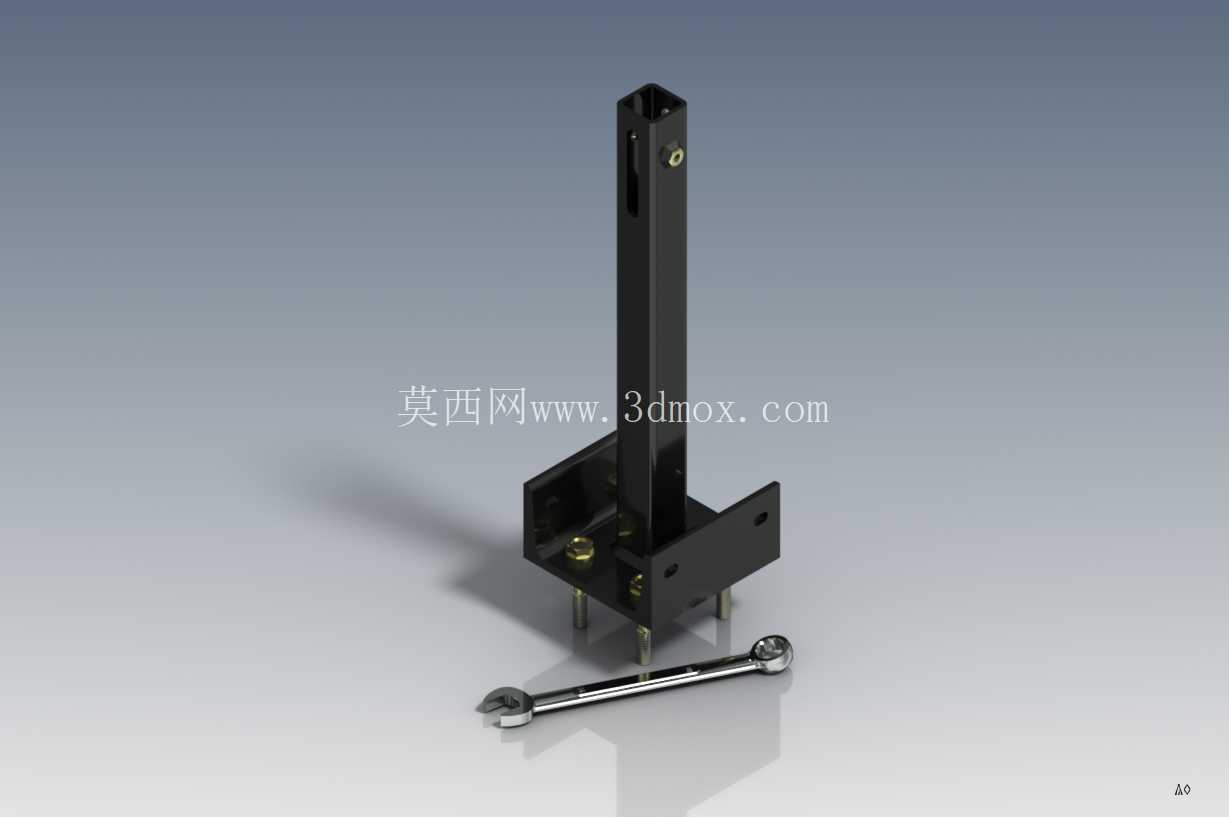

这套支撑固定结构主要面向工业现场的型材安装定位场景，常见于生产线旁的物料挂载、小型检测元件支架、工位辅助挡停机构的搭建环节，区别于标准一体式型材支座，这套结构采用分体装配加局部焊接的组合形式，能适配现场不同高度的安装需求，减少非标改制时的材料浪费。从结构组成来看，整套构件分为底部安装座、垂直支撑立柱、顶部定位块三个核心部分，底部安装座采用带安装孔的折弯板结构，两个长圆孔设计允许安装时在横向做±5mm的位置微调，抵消现场安装基面的孔位加工误差，不需要在基座安装时反复扩孔调整；安装座与垂直立柱的连接采用螺栓紧固加角部焊接的组合工艺，螺栓承担前期装配定位的作用，焊接缝承担长期使用中的抗扭、抗侧向载荷作用，避免长期受载后螺栓松动导致的立柱歪斜。垂直支撑立柱选用标准矩形空心型材，型材侧壁开设的长圆孔用于安装附属的调节块，可根据挂载部件的高度需求上下调整固定位置，长圆孔的长度覆盖了常用的调节行程，不需要额外在型材上二次钻孔；立柱顶端的定位块采用半圆弧贴合面设计，与圆柱类挂载件的外圆面完全贴合，相比平面压块的固定形式，接触面积提升60%以上，固定后不会出现圆柱件转动、滑移的问题，定位块与立柱顶端采用螺栓连接，后期可根据挂载件的直径更换不同圆弧尺寸的定位块，不需要更换整根支撑立柱。从安装边界来看，底部安装座的横向安装孔距为90mm，纵向安装边宽度为30mm，安装时需要在基座面预留至少120mm×60mm的平整安装区域，避免安装座悬空导致的受力变形；垂直立柱总高度为300mm，安装后顶端挂载点距离安装基面的垂直高度为310mm，侧向挂载时允许的最大外伸长度不超过80mm，避免倾覆力矩过大导致焊缝开裂。设计过程中优先考虑了现场装配的工艺性，所有螺栓连接孔均预留了足够的扳手操作空间，底部安装座的折弯圆角选取R3.5，匹配常规钣金折弯的模具参数，不需要定制特殊折弯模具即可加工；立柱上的长圆孔采用激光一次切割成型，孔边无毛刺，不需要后续二次修磨即可直接安装调节螺栓。在受力校核层面，这套结构在垂直方向可承受15kg的静载荷，侧向可承受5kg的水平推力，完全满足工位小型元件挂载、轻型挡停、传感器支架的使用需求，相比一体式铸造成型的支撑座，这套钣金焊接加型材组合的结构重量降低40%，加工周期缩短60%，适合小批量非标设备的快速搭建使用。结构细节上，底部安装座的两个折弯边设置了三角形加强筋，加强筋与安装座、立柱之间采用满焊连接，进一步提升连接部位的刚性，避免受侧向力时折弯边出现变形；所有外露的棱边均做了C0.5的倒角处理，避免装配时划伤操作人员，也能减少涂装时的流挂问题。整套结构的尺寸链设计充分考虑了加工公差累积，安装座与立柱的配合面预留了0.2mm的装配间隙，即使钣金折弯出现轻微角度偏差，也能顺利完成装配，不需要现场配磨修配。
