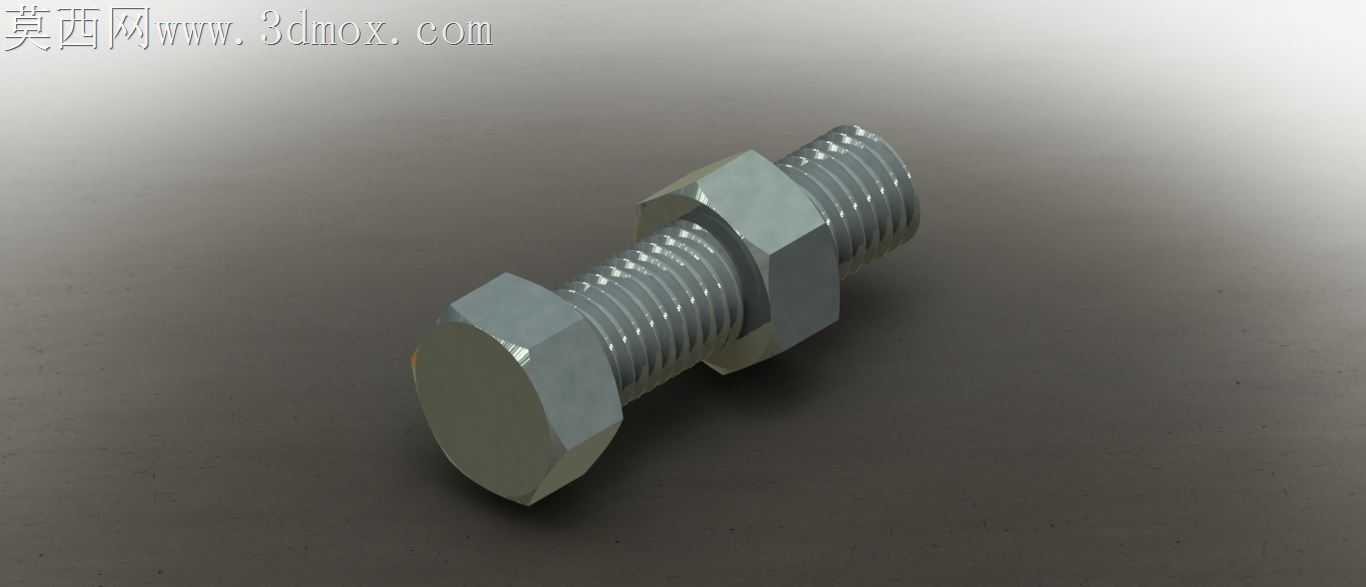

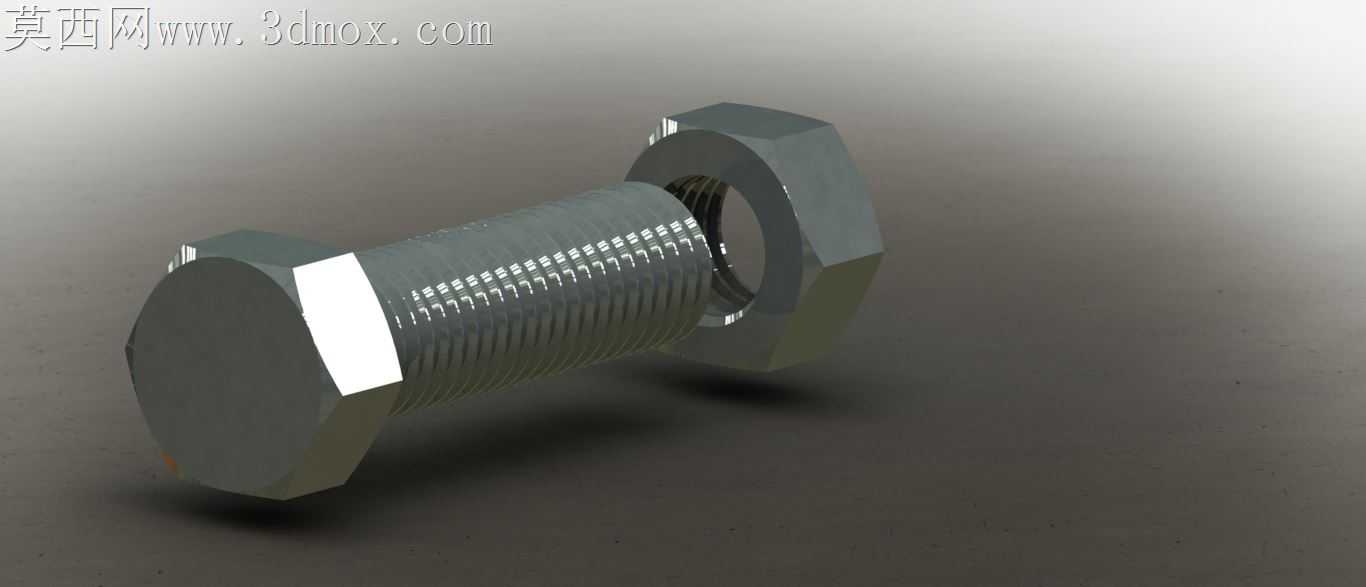

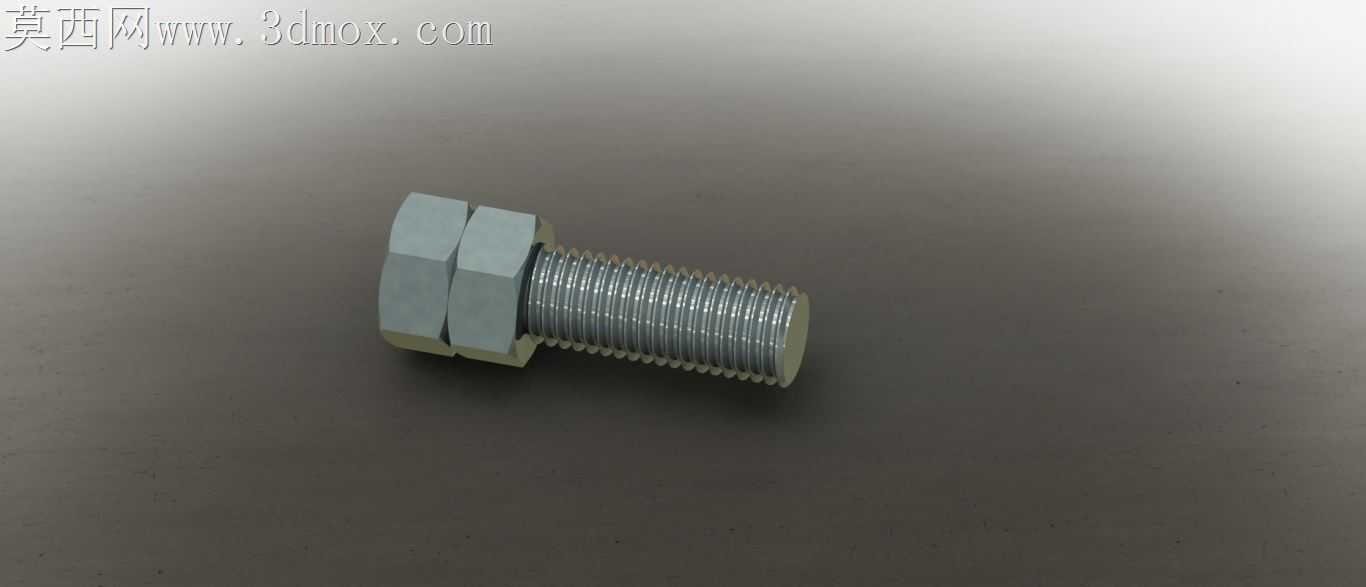

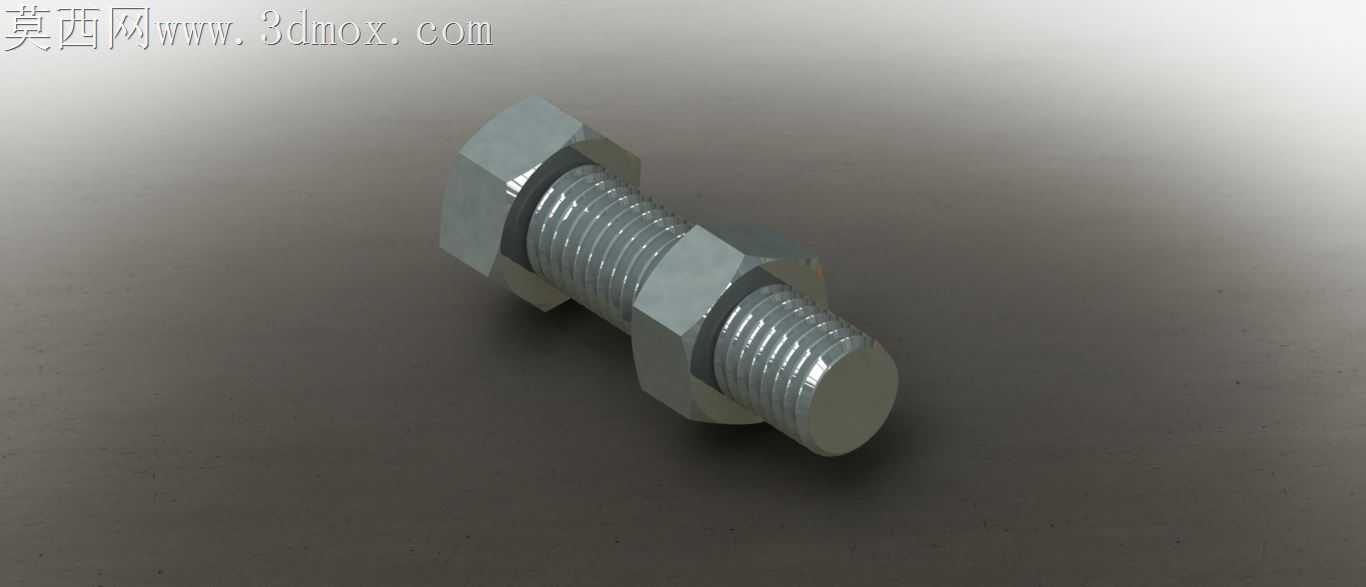

六角头螺栓配双六角螺母螺纹连接结构

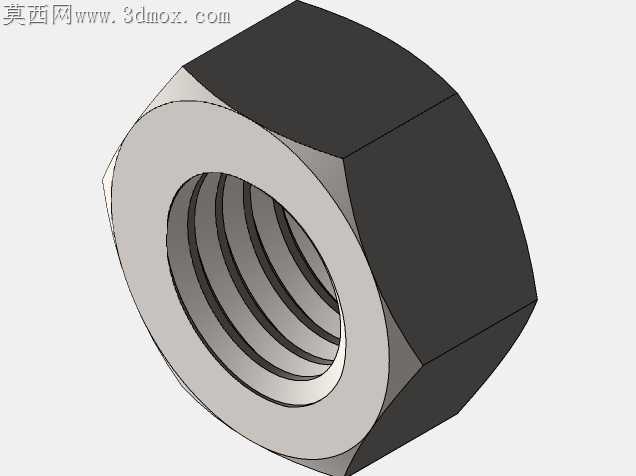

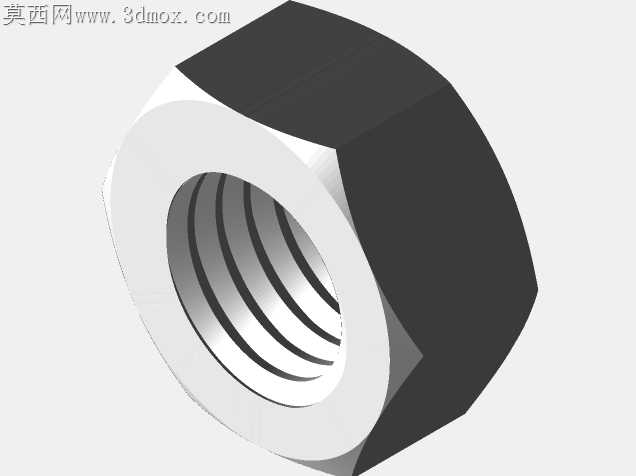

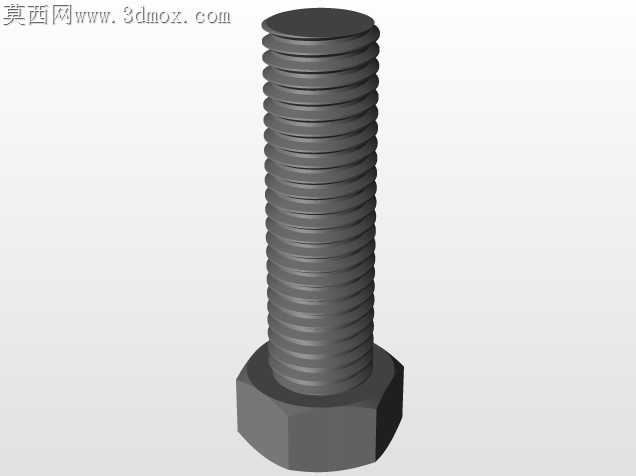

车间里常遇到普通螺纹连接件滑牙、预紧力不足导致的连接松脱问题，这套六角头螺栓搭配双六角螺母的连接结构，在细节上做了不少适配实际加工与装配的调整。螺栓杆部的螺纹收尾处没有做生硬的退刀槽直角过渡，而是留了1.5倍螺距的平缓退刀弧，车削加工时能避免刀尖在退刀瞬间崩损，也不会在螺纹根部形成应力集中的尖角，哪怕是承受交变振动载荷的工况，也不容易从螺纹收尾处萌生疲劳裂纹。两个六角螺母的对边尺寸做了0.02mm的公差区分，靠近被连接件的支承面螺母对边尺寸略小，上方的锁紧螺母对边尺寸稍大，现场装配时不用反复核对螺母顺序，拿扳手卡合的时候就能通过尺寸差快速区分，避免装反导致双螺母锁紧失效。螺栓头部的支承面没有做全平面加工，而是在边缘处留了0.1mm的微小倒角，镀锌钝化处理时不会在棱角处形成锌瘤堆积，装配时支承面能完全贴紧被连接件表面，不会因为锌层凸起导致预紧力偏移。螺纹牙型的牙侧角做了微小的角度调整，不是标准的60度对称牙型，承载侧的牙侧角比非承载侧小1.2度，拧紧后螺母的牙型能更紧密地贴合螺栓螺纹的承载面，哪怕是在有持续振动的设备上，也不容易出现螺纹副之间的相对窜动。螺母的端面和螺纹孔的垂直度控制在0.015mm以内，攻丝时采用了二次攻丝的工艺，先粗攻留出0.1mm的余量，再用精攻丝锥修整整牙型，避免螺母拧到螺栓上时出现偏斜，导致局部螺纹受力过大提前滑牙。螺栓头部的六角棱边做了R0.3的圆角处理，不是尖锐的直角，搬运和装配时不会划伤操作人员的手套，也不会在磕碰时出现棱边崩缺，影响扳手的卡合精度。双螺母之间的接触面没有做光滑处理，而是留了极细的环状网纹，两个螺母对顶锁紧时，网纹能增大接触面的摩擦力，不会因为设备运行的振动导致上方的锁紧螺母慢慢回松。螺栓杆部的无螺纹段直径比螺纹大径小0.1mm，穿入被连接件的安装孔时不会刮蹭孔壁的镀锌层，也能在孔位有微小偏差时顺利穿入，不用反复铰孔调整安装位置，能提升现场装配的效率。
