台式计算机ATX钣金电源外壳结构设计

日常做PC硬件结构配套设计时，电源外壳是很容易被忽略但直接影响整机散热、装配效率与长期可靠性的核心结构件，这套钣金结构的PSU外壳，完全围绕标准ATX电源的安装适配、量产工艺可行性、散热气流组织三个核心维度做设计，没有多余的装饰性结构，所有特征都服务于实际使用需求。

从安装边界来看，这套壳体完全匹配标准ATX电源的外形尺寸规范，长宽高控制在常规ATX电源的通用尺寸区间内，可直接适配绝大多数台式机箱的电源安装位，侧边预留的固定孔位完全对应机箱电源仓位的标准螺丝孔距，不需要额外做转接或者修改，安装时直接推入仓位对齐孔位拧入标准机箱螺丝即可完成固定，不会出现尺寸干涉、孔位错位的问题。壳体侧面预留的AC输入接口开孔、主板供电线出线开口位置，也完全符合市售标准ATX电源的PCB与接口布局，内部的安装螺柱位置对应常规电源PCB的固定孔位，整流桥、电容、变压器等核心元器件的避让空间做了充分预留，不会出现元器件顶壳、装配间隙不足的问题。

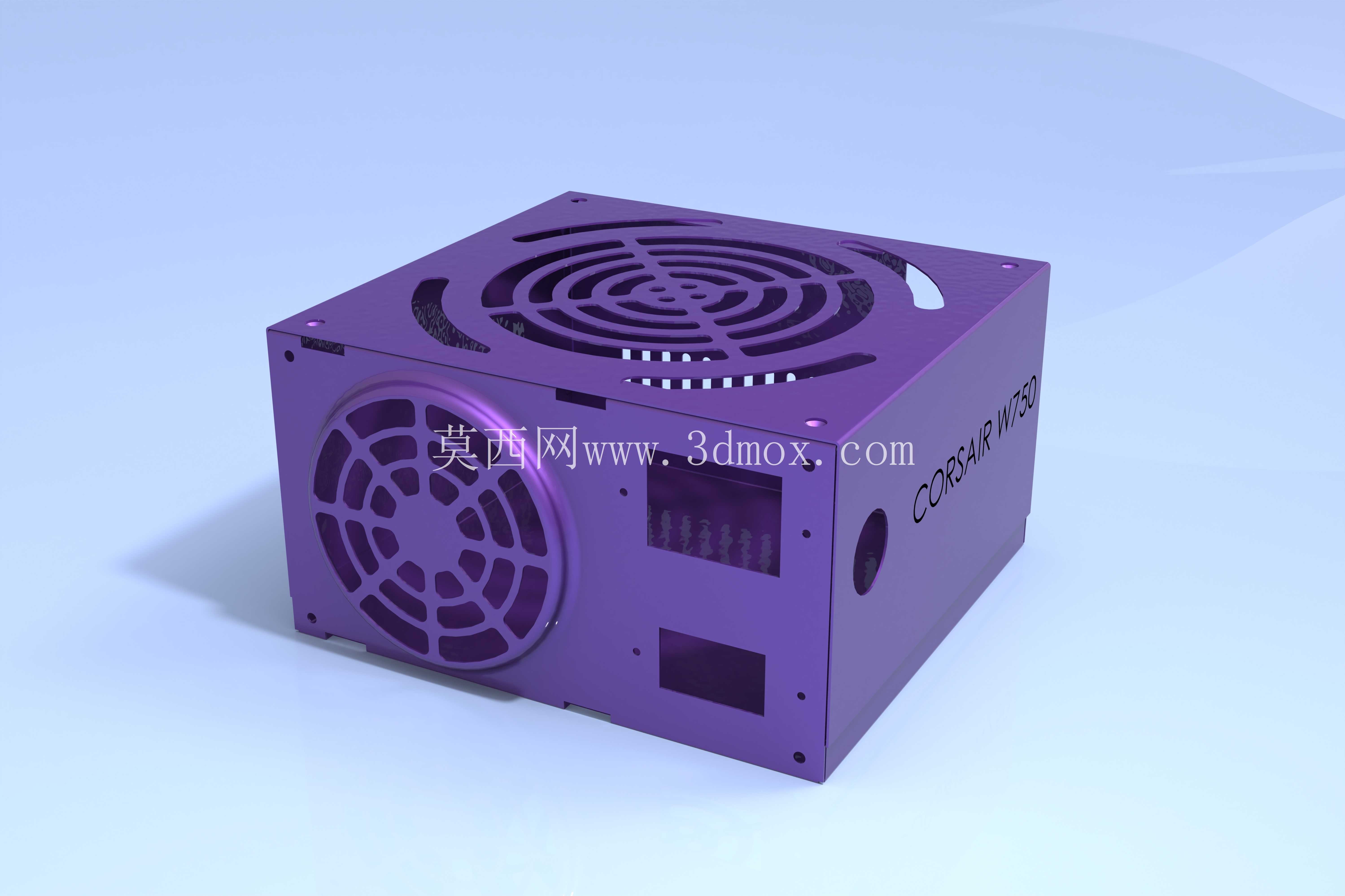

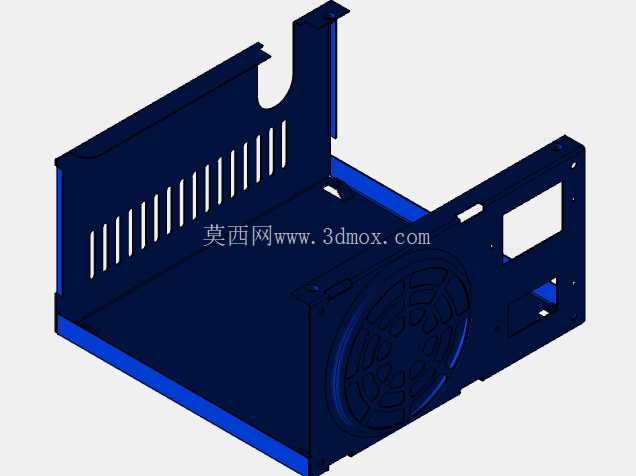

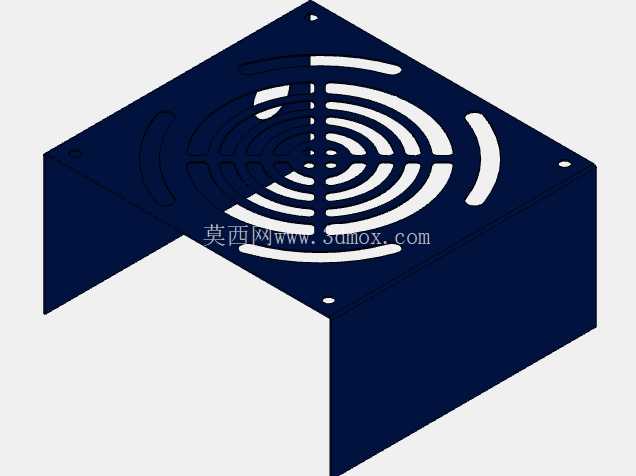

散热结构的设计是这套壳体的核心重点，顶部的通风栅格采用同心圆阵列的格栅结构，正对内部散热风扇的出风方向，格栅的开孔率经过核算，既保证足够的通风面积，让风扇带动的气流可以顺畅排出壳体，又能避免大尺寸异物进入电源内部造成电路短路，格栅的翻边结构做了小角度折弯处理，在不额外增加板材厚度的前提下提升了顶面的结构强度，不会因为运输过程中的挤压出现顶面凹陷变形。侧面的风扇安装位预留了标准8cm/12cm风扇的固定孔位，孔位周围做了下沉式的定位台阶，风扇安装时可以直接卡入台阶定位，不需要反复调整对齐位置，安装孔的孔径适配标准自攻螺丝，装配效率更高；风扇位的格栅采用放射状加环形加强筋的结构，既可以对风扇扇叶做物理防护，避免线材或者异物触碰旋转的扇叶，也能引导气流顺着格栅方向进入壳体内部，减少风阻带来的噪音与风量损失。

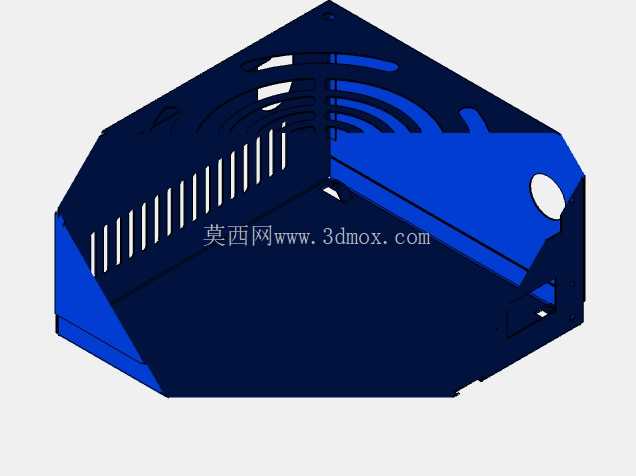

工艺适配性上，这套壳体完全针对钣金量产工艺做优化，所有折弯处的内R角匹配常规钣金折弯模具的R角参数，折弯边的预留高度满足折弯机的最小加工边距要求，不需要特殊定制模具就能完成加工，有效降低量产成本。所有开孔都适配激光切割工艺，没有过小的锐角或者窄缝结构，避免激光切割时出现烧边、毛刺过多的问题，切割完成后只需要简单去毛刺处理就可以进入折弯工序。壳体的拼接采用卡扣加螺丝固定的组合方式，折边处预留的卡扣结构可以在装配时先做预固定，让上下壳体的对齐精度更高，再通过侧边的固定螺丝完成锁紧，相比全螺丝固定的结构装配速度更快，拼接处的缝隙也更均匀，不会出现上下壳错位的问题。

实际应用场景中，这套壳体除了适配常规台式计算机电源之外，也可以直接用于小型ITX机箱内置电源、桌面式低压供电设备、小型工控机供电模块的外壳，只需要调整内部的安装螺柱位置，就可以适配不同布局的电源PCB。壳体表面可以做喷塑、阳极氧化等常规表面处理，不同的表面处理工艺都不会影响结构的装配精度，预留的标签粘贴位平整无凸起，方便粘贴电源参数铭牌、认证标识。在结构刚性方面，壳体的各个折边都做了双层翻边加强处理，即使受到常规的运输挤压、安装时的外力按压，也不会出现明显的变形，内部预留的线材走线空间足够容纳电源的输出线束，出线口处做了卷边处理，避免锋利的板材边缘割破线材绝缘层造成安全隐患。

从气流组织的角度来看，壳体的进风、出风位置完全对应电源内部的发热元器件布局，进风气流从侧面风扇位进入后，可以直接吹过整流桥、开关管、变压器等核心发热元件，带走热量后从顶部的出风格栅排出，不会在壳体内部形成涡流死角，有效提升散热效率，在相同风扇转速下可以获得更好的散热效果，降低电源长期工作的温升，提升元器件的使用寿命。壳体上预留的独立小开孔对应电源的开关、电压切换开关等外接部件，开孔位置与尺寸完全匹配常规配件的安装尺寸，不需要二次加工就可以直接装配对应配件。
