标准金属长尾夹办公夹持零件结构设计

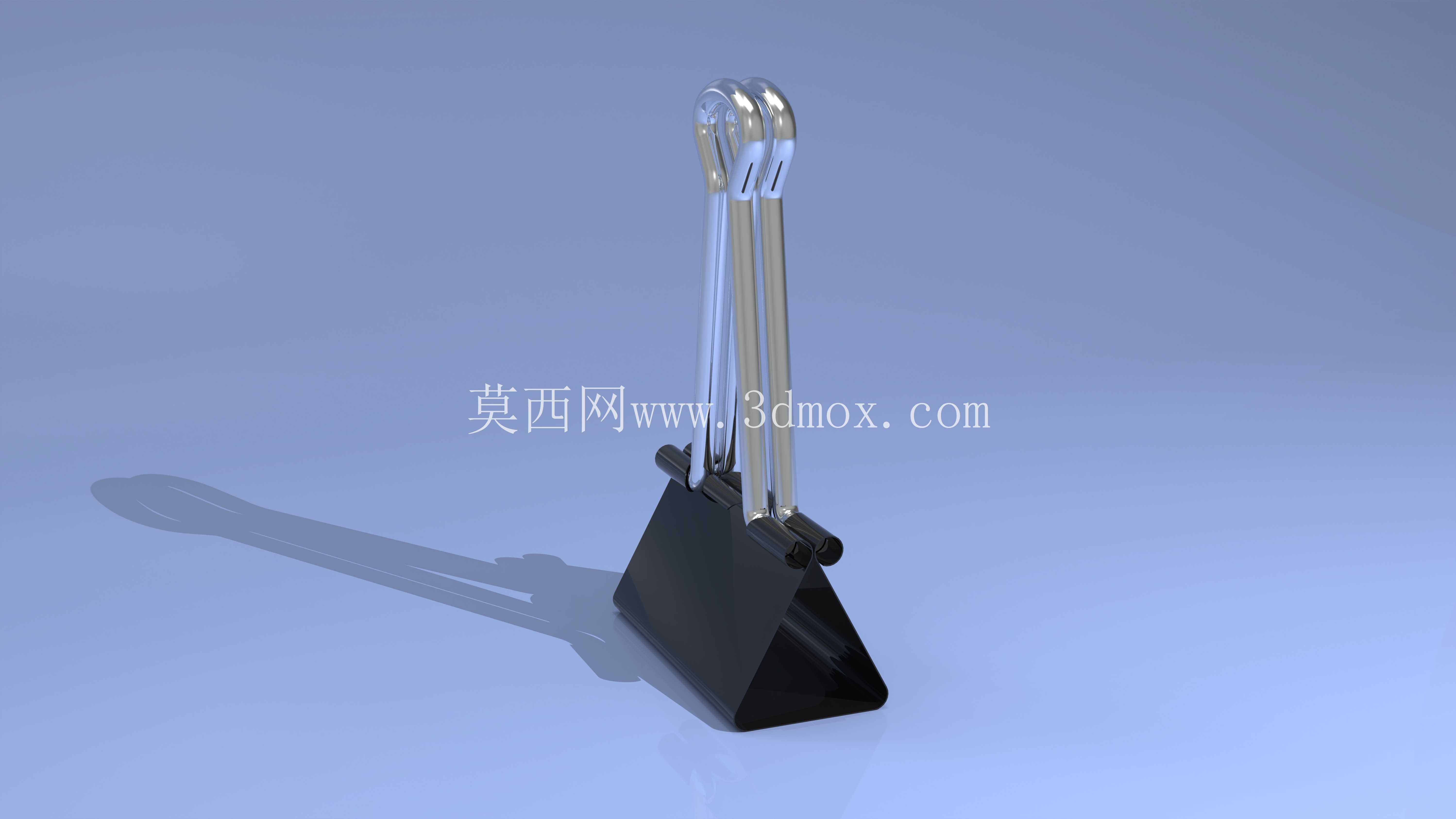

日常办公场景里，这类金属长尾夹是桌面整理、文件归集环节最常用的小型夹持五金件，区别于普通塑料夹，金属材质的结构能提供更稳定的夹持力，不会因为长期使用出现应力松弛导致夹力不足的问题。做这个结构建模的时候，首先要考虑实际使用的受力逻辑：夹体部分采用弯折成型的钢板结构，截面做了三角加强的构型，不是简单的平板弯折，这种结构能在钢板厚度较薄的前提下，保证夹持面的整体刚度，按压手柄的时候夹口张开的形变均匀，不会出现两侧夹臂变形量不一致导致的夹口错位问题。

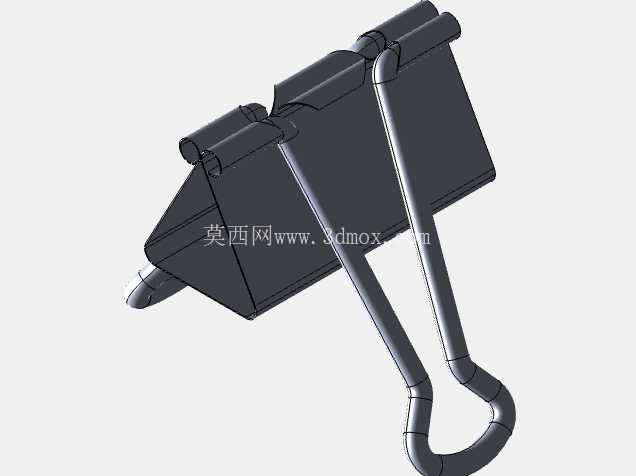

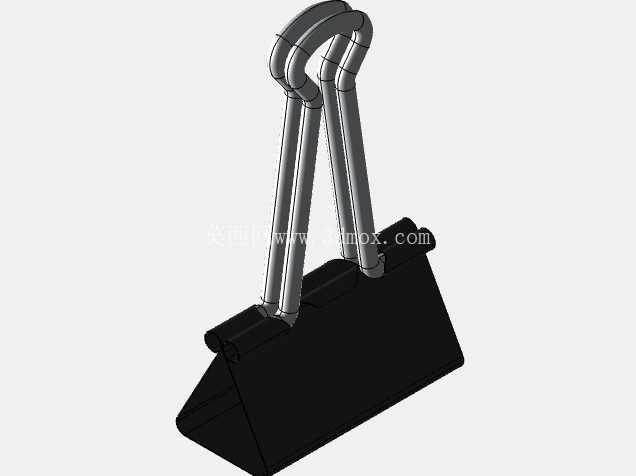

线手柄的结构是整个零件的活动核心，两根金属线穿入夹体端部的转轴位，弯折形成的环形手柄既作为施力部位，也作为夹体张开后的限位结构，建模的时候要注意转轴位置的配合间隙，间隙太小会导致按压手柄的时候卡滞，间隙太大则会出现手柄晃动、夹合对位不准的问题。实际生产中这个部位是通过铆压固定的，所以模型里转轴位置的孔径和线径的配合要符合冷冲压加工的工艺要求，不能出现理论上的零配合，要预留出装配和铆压的工艺余量。

从应用场景延伸来看，这类夹子除了常规的办公文件夹持，在生产车间的工艺图纸临时固定、线束整理、小型零件临时定位等场景也经常被使用，所以结构设计上要兼顾不同场景的使用需求：夹口的边缘做了小圆弧过渡，不会在夹持纸张或者软质材料的时候留下太深的压痕，同时夹口的咬合面是平直的整面接触，不是点接触或者线接触，夹持薄型材料的时候不会出现局部应力过大把材料夹破的问题。

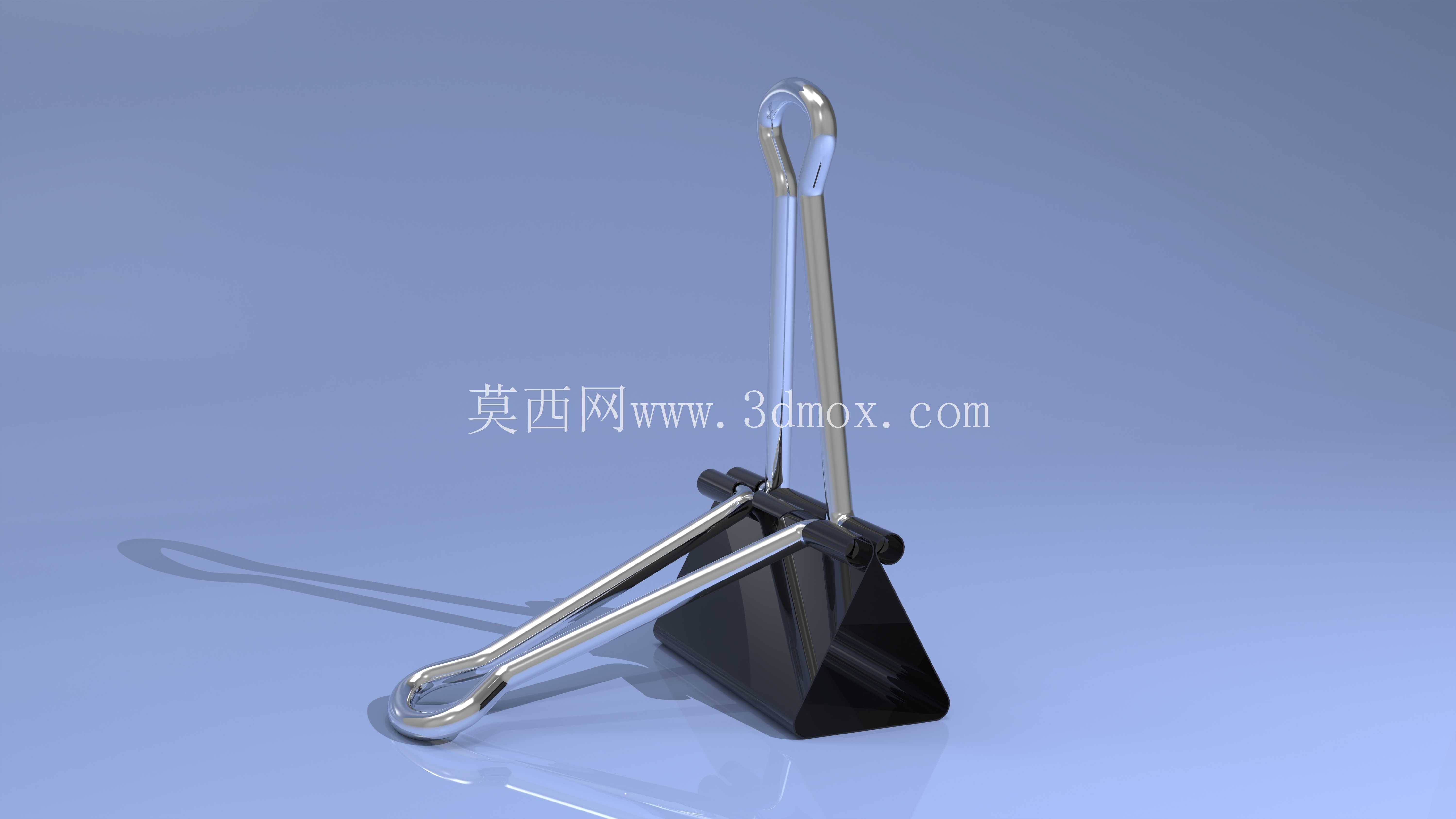

尺寸设计上，常规款的夹体长度控制在32mm左右，张开后的最大开口距离可以达到15mm，能够满足最多50张普通A4打印纸的夹持需求，手柄展开后的整体高度不超过50mm，堆叠存放的时候不会占用过多空间。建模的时候要注意夹体和手柄的运动干涉检查，当手柄按压到最大行程位置时，金属线手柄和夹体背部的间隙要控制在1mm以上，避免实际使用的时候夹到使用者的手指，同时夹体的弯折圆角要符合钣金加工的最小折弯半径要求，不能出现小于板材厚度的内圆角，否则实际冲压的时候会出现板材开裂的问题。

从结构可靠性角度考虑，夹体的钢板选用65Mn弹簧钢材质，建模的时候要把材料的弹性形变范围考虑进去，正常使用状态下夹体的张开形变量要控制在材料的弹性极限以内，保证反复开合上万次之后夹力不会出现明显衰减。手柄部分采用镀锌铁丝制作，表面做光滑处理，不会出现毛刺划手的问题，和夹体连接的位置做了防脱弯折结构，即使长期使用出现轻微磨损，手柄也不会从夹体上脱落。

做这类小型五金件的三维建模，最容易忽略的是工艺细节的还原，比如夹体表面的黑色涂层厚度、金属手柄的镀层厚度，虽然这些尺寸很小，但在做装配模拟或者渲染验证的时候，这些细节会直接影响最终的真实感。另外夹体底部的平面度要控制在0.1mm以内，保证夹子放在桌面上的时候不会出现晃动，夹持文件立放的时候也能保持稳定，不会因为底面不平出现倾倒。很多新手建模的时候会把夹体做成完全对称的理想结构，但实际生产中因为冲压回弹的存在，夹体的两个臂会有轻微的内收预变形，建模的时候把这个预变形量做进去，才能和实际生产的零件状态匹配，后续做模具设计或者工艺验证的时候才不会出现偏差。

这类小型夹持零件看起来结构简单，但每个尺寸的设定都和实际使用体验直接相关，比如手柄的环形直径，太大了会导致整体结构松散，太小了按压的时候手指受力集中会有硌手的问题，最终确定的环形直径是12mm，刚好能容纳成年人的手指指尖施力，同时不会过多增加整体的外形尺寸。夹体的三角截面构型除了提升刚度，还能在夹持文件的时候让夹体重心更靠近夹持面，立放的时候稳定性更好，不会出现头重脚轻倾倒的问题。
