压铸模具流道流动模拟测试结构

在压铸生产环节，流道系统的设计合理性直接决定金属液充型过程的平稳性、铸件内部成型质量以及生产过程的材料利用率，这套针对压铸模流道开展的流动模拟测试结构，正是为了在模具开模加工前，精准复现金属液在型腔内的流动状态，提前预判卷气、冷隔、充型不足等常见压铸缺陷，避免后续反复修模带来的成本损耗与周期延误。

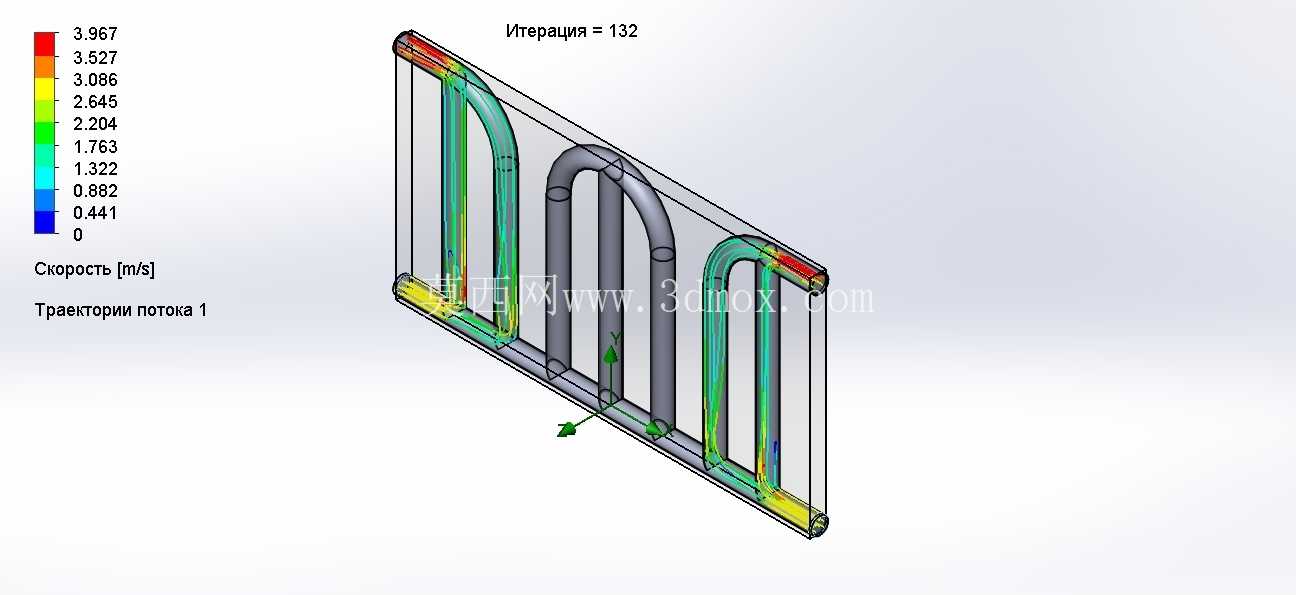

从实际应用场景来看，这类流道模拟结构可覆盖铝合金、锌合金等多种常用压铸合金的充型过程验证，不管是薄壁壳体类压铸件还是结构复杂的异形结构件，都可以通过调整流道的弯折角度、截面尺寸、进料口位置，匹配不同铸件的充型需求。日常生产中，很多压铸企业在新模开发阶段，往往依赖经验设计流道，经常出现试模时金属液先进入型腔远端、包裹气体形成气孔，或是流道转折处流速骤降导致冷隔缺陷，这套模拟结构可以直观呈现不同位置的流体流速分布，图中左侧的色标对应不同位置的流体速度，从0.441m/s到3.967m/s的区间覆盖了压铸充型过程的常规流速范围，设计人员可以根据流速云图快速定位流道内的流速突变区域。

设计思路上，这套结构没有采用常规的等截面直流道设计，而是设置了多组不同弯折半径的弧形流道段，用来模拟实际压铸模中常见的转向流道结构——毕竟实际生产里受铸件分型面、抽芯机构、模架尺寸的限制，流道不可能全程直线排布，必然存在多处转向，不同的转弯半径对金属液的流速损耗、流动方向的改变程度差异极大。比如小半径转弯处容易出现流体贴壁效应，外侧流速快内侧流速慢，甚至形成局部涡流卷气，而大半径圆弧过渡虽然流动更平稳，但会增加流道总长度，提升金属液的热量损耗与回炉料比例，这套模拟结构就是通过不同曲率流道的并行测试，找到流速平稳性与流道长度之间的平衡点。

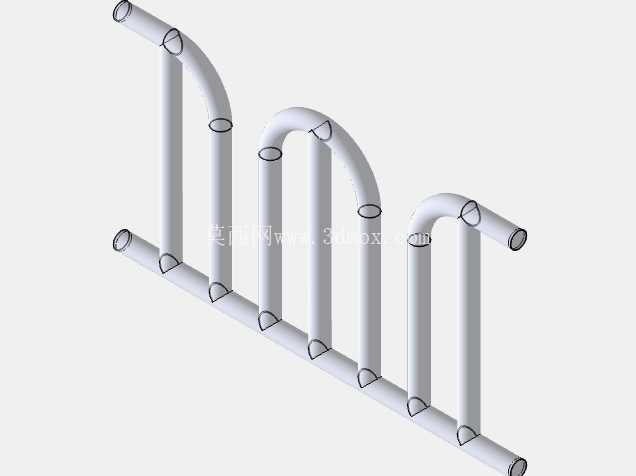

从安装边界与尺寸适配角度，这套流道模拟结构的整体外轮廓为矩形排布，所有流道段的进出口都统一设置在同一侧的端面上，可直接对接压铸模的浇口套与溢流槽安装位，不需要额外加装转接结构。流道的截面采用压铸生产中常用的梯形截面，截面尺寸从进料端到出料端按照渐缩原则设计，保证金属液在流动过程中始终保持足够的充型压力，同时避免截面突变带来的流速冲击。在流道的末端设置了与型腔连通的进料口，进料口的宽度与厚度比例参考常规压铸件的内浇口参数设置，可直接对应不同壁厚铸件的进料需求。

功能特性方面，这套结构除了可以观测流速分布之外，还能同步模拟金属液在流道内的温度场变化、压力损失情况，设计人员可以根据模拟结果调整流道的表面粗糙度要求、冷却水路的排布位置——比如流速过快、摩擦生热明显的流道段，需要就近布置冷却水路避免流道粘模，而流速过慢的区域则需要适当加大截面，或是调整压射速度参数。在实际模具设计过程中，将这套模拟得到的流道参数导入模具整体结构中，可以大幅缩短试模次数，以往需要3-4次试模才能调整到位的流道结构，通过前置的流动模拟验证，往往1-2次试模就能达到稳定生产的要求。

另外，这套结构的流道排布还考虑了多型腔模具的进料平衡问题，不同长度的流道段可以模拟多型腔模具中不同距离浇口套的型腔进料状态，通过调整各段流道的截面尺寸，保证各个型腔可以在同一时间完成充型，避免部分型腔过充产生飞边、部分型腔充型不足产生缺料的问题。对于带抽芯结构的压铸模，还可以通过模拟结果调整进料方向，避免金属液直接冲击抽芯滑块，减少滑块处的粘模与冲蚀问题，延长模具核心部件的使用寿命。
