差速器锥齿轮传动组件结构设计

这套差速器锥齿轮传动组件，主要应用于乘用车辆、非道路工程车辆的驱动桥差速机构中，核心作用是在车辆转向或行驶于不平路面时，自动调整左右两侧驱动轮的转速差，避免轮胎出现滑拖磨损，保证车辆行驶过程中的动力传递平顺性，同时兼顾直线行驶时两侧车轮的同步扭矩输出。从实际装车场景来看，该组件安装于驱动桥桥包内部，整体装配边界需要匹配桥壳的内腔轮廓，两端轴颈分别对接左右半轴的花键连接位，外围与减速器从动齿轮通过螺栓刚性连接，接收主减速器传递来的发动机扭矩，再通过行星锥齿轮与半轴锥齿轮的啮合，将动力拆分传递至两侧车轮。

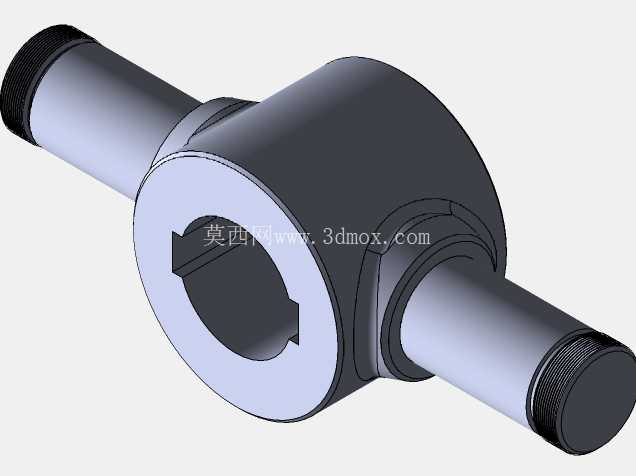

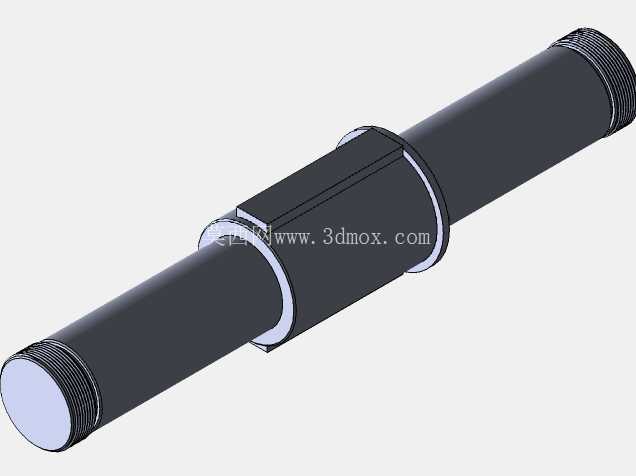

设计过程中首先要保证锥齿轮的啮合精度，齿面采用渐开线齿形修形处理，啮合接触斑点控制在齿面中部区域，避免重载工况下出现齿端应力集中导致的崩齿问题；行星齿轮与十字轴的配合间隙控制在合理范围，既保证行星齿轮绕十字轴转动的灵活性，又要避免间隙过大导致传动冲击。组件的轴段部分设计有对应的轴承安装位，轴颈的圆柱度、同轴度公差严格按照传动件精度要求设定，保证轴承装配后运转无偏摆，降低高速运转时的振动噪音。

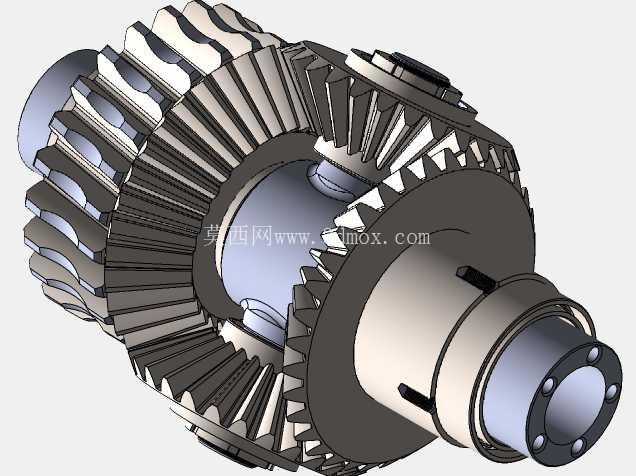

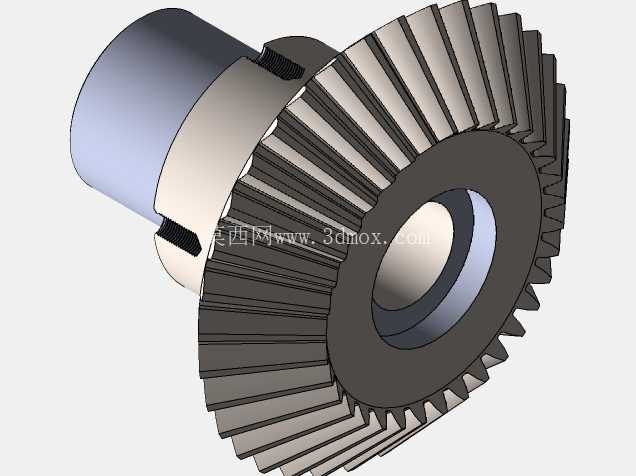

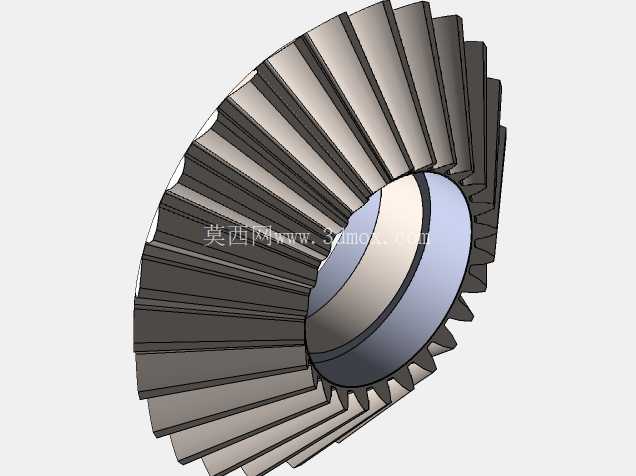

从结构功能来看，这套组件的核心是四个行星锥齿轮与两个半轴锥齿轮的啮合副，当车辆直线行驶时，两侧车轮阻力一致，行星齿轮仅随差速器壳体公转，不发生自转，两侧半轴转速相同，扭矩平均分配；当车辆转向时，内侧车轮行驶阻力增大，行星齿轮在公转的同时产生自转，允许两侧半轴以不同转速转动，在保证动力持续输出的同时，适配两侧车轮不同的行驶距离，避免轮胎与地面的滑动摩擦。设计时还考虑了润滑需求，齿轮啮合区域、轴颈配合位置都预留了润滑油道间隙，保证桥壳内的齿轮油能够顺利进入摩擦副表面，形成有效油膜，降低长期运转的磨损量。

外形尺寸方面，整套组件的最大外径由锥齿轮的齿顶圆直径决定，需要适配对应吨位车型的桥壳内腔尺寸，避免运转时齿顶与桥壳发生运动干涉；两端轴伸的长度根据半轴的插入深度确定，花键参数与半轴花键完全匹配，保证扭矩传递的可靠性；十字轴的安装孔位在差速器壳体上对称分布，位置度公差严格控制，保证四个行星齿轮的啮合间隙均匀，避免出现偏载。安装边界上，组件整体通过两个圆锥滚子轴承支撑在桥壳上，轴承的预紧度通过调整垫片进行调节，装配时需要保证轴承游隙符合设计要求，既不能过紧导致运转发热烧蚀，也不能过松导致轴系窜动影响齿轮啮合精度。

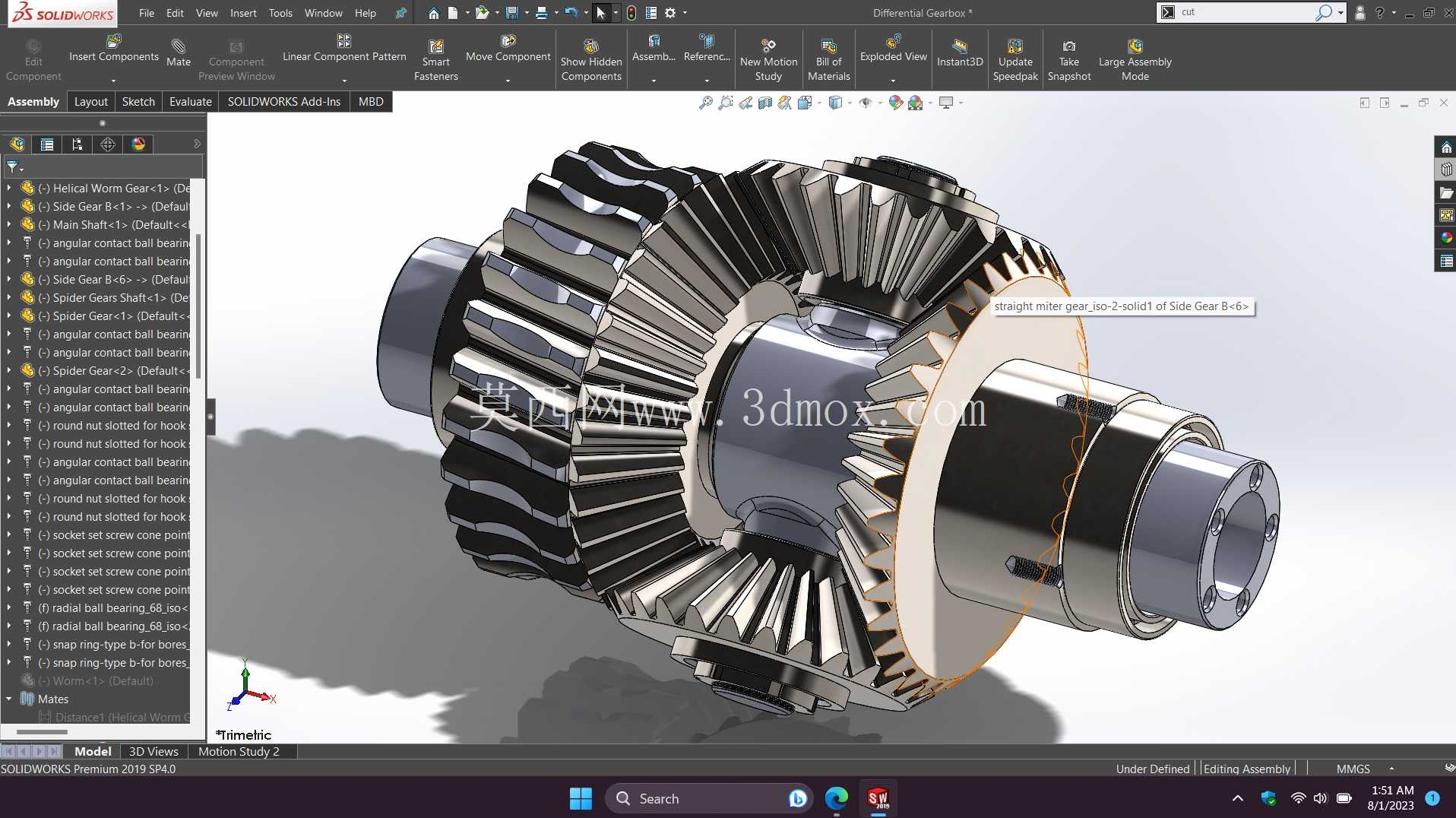

在建模过程中，每一个齿形的生成都严格按照锥齿轮的加工参数进行，齿向、齿形的修形量都对应实际加工工艺要求，装配时的配合关系完全还原实际装车的装配约束，包括齿轮啮合的接触位置、轴承的装配过盈量、密封件的安装槽位都做了精准还原，能够直接用于后续的工程图导出、运动仿真分析以及干涉检查工作。对于结构设计人员来说，这套模型可以直接作为差速器结构设计的参考，通过调整齿轮模数、齿数、轴段尺寸，快速适配不同吨位、不同动力参数的车型需求，减少重复建模的工作量，同时也能帮助新手设计人员理解差速器的工作原理，掌握锥齿轮传动副的设计要点与装配要求。
