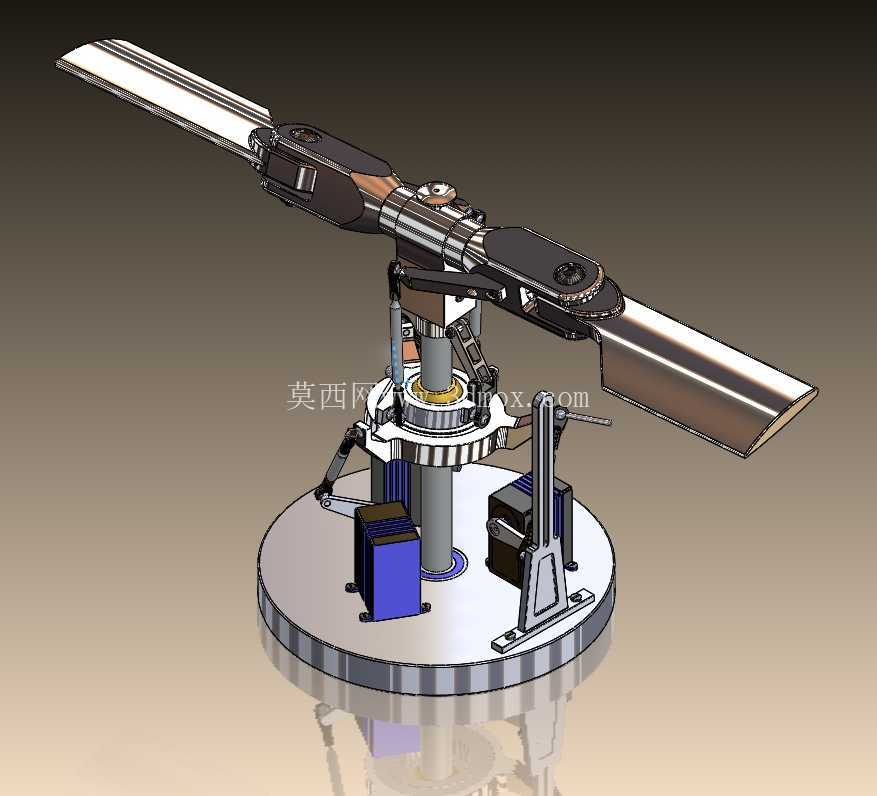

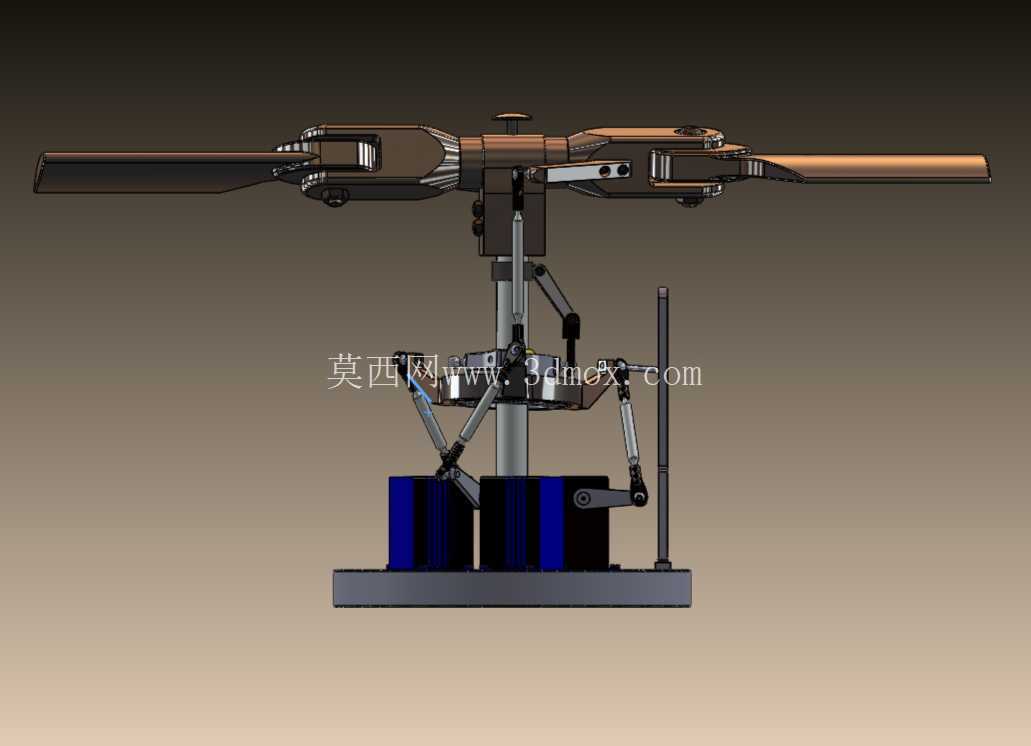

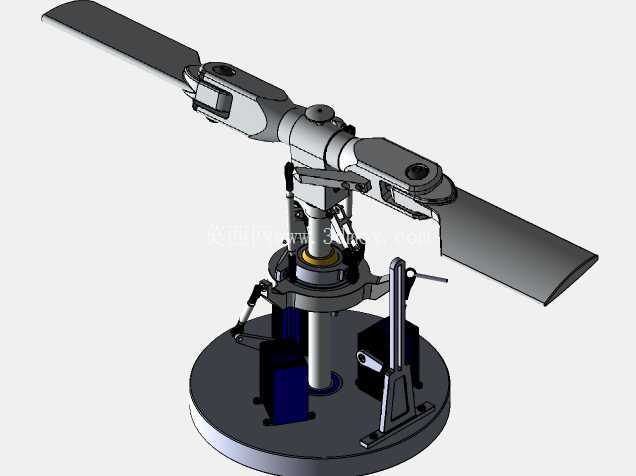

直升机主旋翼总成结构三维数模

　　该旋翼结构为单旋翼带尾桨构型直升机的核心升力与操纵部件，主要应用于轻型有人直升机、工业级无人直升机的旋翼系统方案验证、结构教学演示以及飞控系统联调测试场景，是直接决定飞行器升力特性、操纵响应效率与飞行安全边界的核心总成。整套结构集成了桨叶夹持、周期变距、总距调节、离心载荷承载等核心功能，可在旋翼高速旋转过程中，通过下置的舵机驱动倾斜盘完成总距与周期变距动作，实现飞行器的垂直起降、前后飞行、左右侧飞以及航向稳定控制，桨毂部位集成的铰支结构可适配桨叶在旋转过程中的挥舞、摆振运动，抵消交变载荷对主轴的冲击，降低飞行过程中的振动水平。

　　设计过程中首先围绕旋翼直径与桨盘载荷的匹配关系确定整体安装边界，底座安装法兰采用标准圆形定位止口设计，可直接适配主流轻型直升机主减速器输出轴的安装尺寸，整体装配完成后旋翼旋转扫掠区域无结构干涉，下置舵机的安装位预留了标准舵机的安装孔距，可直接替换不同扭矩规格的伺服舵机完成适配。桨叶采用翼型截面构型，从根部到尖部完成了翼型扭转与弦长渐变设计，可在旋转过程中优化桨盘区域的下洗流场分布，降低桨尖涡带来的诱导阻力，提升整体升阻比；桨夹与桨毂的连接部位采用推力轴承与深沟球轴承组合的承载结构，既可以承受桨叶旋转产生的巨大离心拉力，也可以保证变距转动过程的顺滑无卡滞，倾斜盘的动环与静环之间采用耐磨减摩材料衬层，可在高速旋转工况下长期承受变距操纵的交变载荷，降低磨损量提升结构使用寿命。

　　整套结构的油路、走线通道全部做了内置隐藏设计，避免旋翼旋转过程中管线与运动部件发生剐蹭，各连接部位的紧固件全部采用防松脱结构设计，可承受高转速下的振动载荷不出现松脱失效，底座的配重安装位可根据不同桨叶的动平衡测试结果添加配重块，完成旋翼总成的整体动平衡校准，降低整机振动水平。
