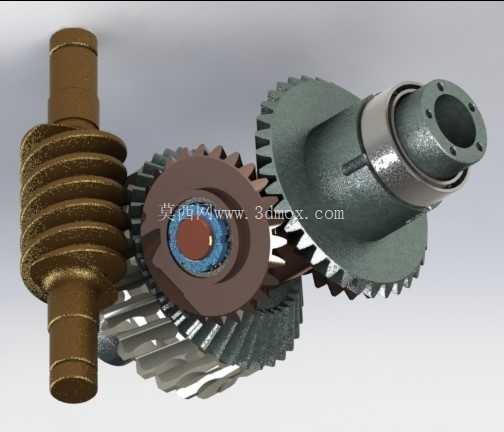

这套差速齿轮组合结构,核心应用场景集中在乘用车辆、轻型商用车辆的驱动桥传动段,同时配套的蜗轮星形齿轮副可兼顾小型减速传动单元的动力匹配需求,日常工况下覆盖铺装路面行驶、非铺装路面颠簸通行、弯道转向等多场景的动力分配需求。从实际用途来看,差速齿轮组的核心作用是承接主减速器传递来的发动机扭矩,在向两侧驱动轮输出动力的过程中,允许两侧车轮以不同转速旋转,避免车辆转弯时内侧车轮滑动拖磨、外侧车轮滑转损耗,既可以降低轮胎的异常磨损,也能提升车辆过弯时的操控稳定性,减少传动系统的附加载荷。配套的蜗轮与星形齿轮组合,可在小空间内实现大传动比的动力减速,适配差速器输入端的转速匹配需求,把传动轴传递来的高转速低扭矩输入,转化为低转速大扭矩的输出,匹配车轮行驶的实际转速区间。

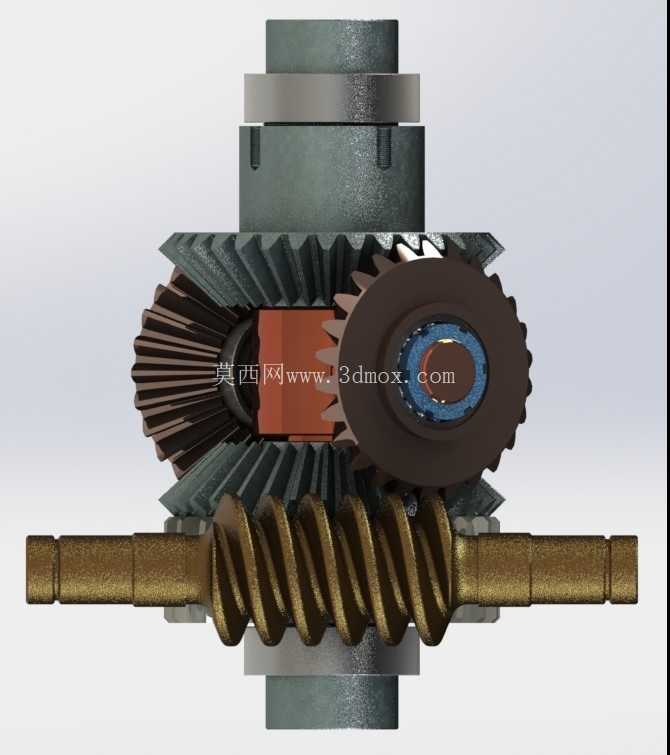

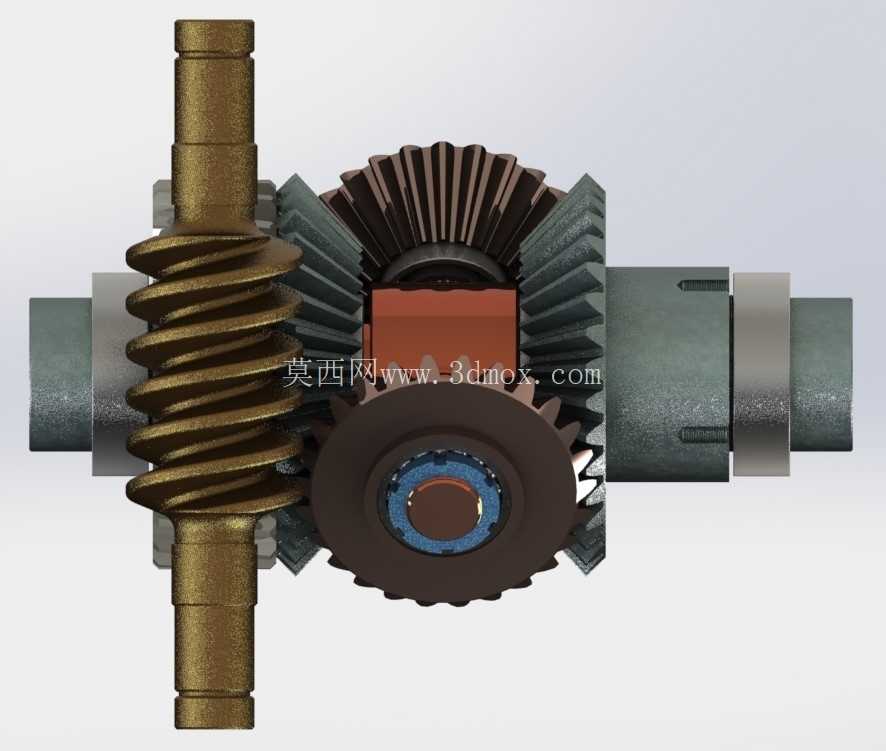

从功能特性上看,这套结构的差速端采用锥齿轮啮合布局,行星齿轮与半轴齿轮的啮合齿面经过齿形修形处理,在传递大扭矩的同时可降低啮合冲击,当两侧车轮存在转速差时,行星齿轮会绕自身轴线自转,同时随差速器壳体公转,自动调整两侧半轴的输出转速,不需要额外的控制机构介入即可实现纯机械的差速功能。蜗轮副采用渐开线蜗杆啮合设计,啮合重合度高,传动过程平稳,噪音水平低,同时具备反向自锁的特性,可避免车辆停放在坡道时出现动力反向传递导致的溜车风险,提升驻车安全性。整个齿轮组的啮合间隙控制在合理区间,既不会因为间隙过大导致传动顿挫、异响,也不会因为间隙过小导致啮合卡滞、润滑不足出现齿面胶合。

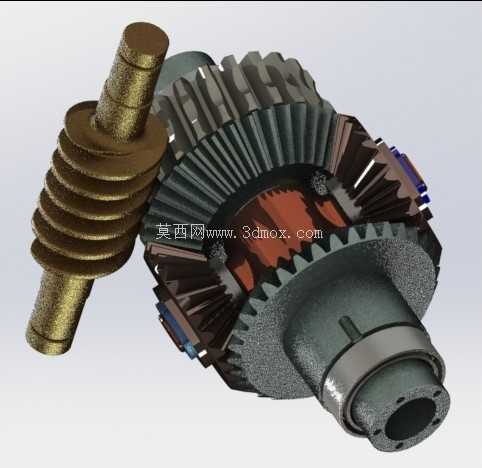

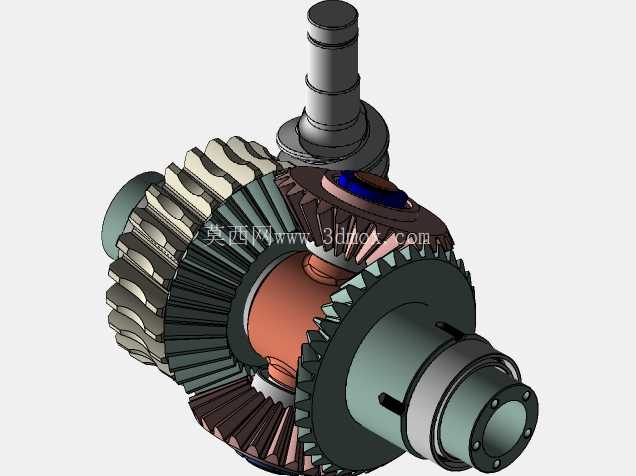

设计思路上,这套结构优先考虑了传动效率与结构紧凑性的平衡,差速器壳体采用集成式设计,将主减速从动齿轮与差速器壳做一体化连接,减少了多余的连接法兰与紧固件,压缩了整个传动单元的轴向尺寸,适配前置前驱、后置后驱等不同驱动形式的车辆底盘布局空间。蜗轮的齿部采用铜合金材质设计,匹配钢制蜗杆,在保证齿面耐磨性的同时降低啮合摩擦系数,提升蜗轮副的使用寿命;差速器内部的行星齿轮轴采用定位销固定,避免大扭矩冲击下齿轮轴出现窜动脱落,齿轮背部设置有耐磨垫片,可承受齿轮啮合时产生的轴向推力,减少壳体的磨损。整个结构的润滑路径做了针对性设计,齿轮啮合位置预留有油道间隙,车辆行驶过程中齿轮飞溅的润滑油可以顺利进入啮合面与齿轮轴配合面,保证全工况下的润滑效果,避免干磨导致的零件失效。
从外形尺寸与安装边界来看,整套差速齿轮组的径向最大尺寸适配主流紧凑型家用车的驱动桥桥包空间,轴向长度不会超出桥壳的安装限位,输入端的蜗轮轴采用标准花键连接尺寸,可直接匹配传动轴的连接法兰,不需要额外做转接结构;两侧半轴的连接花键参数符合通用乘用车的半轴接口标准,安装时只需要将半轴插入半轴齿轮的花键孔,配合卡簧即可完成轴向定位。差速器壳体两端的轴承安装位采用标准轴承尺寸,可匹配常规的圆锥滚子轴承,安装时轴承的预紧度可通过调整垫片进行微调,保证轴承支撑刚度的同时避免预紧过大导致的轴承过热烧蚀。整个结构的安装定位基准以差速器壳体两端的轴承位同轴度为核心,装配时需要保证两侧轴承位的同轴度公差控制在0.02mm以内,避免齿轮啮合出现偏载,导致齿面早期磨损。蜗轮的安装位置与蜗杆的中心距公差控制在0.03mm以内,中心距偏差过大会导致蜗轮副啮合侧隙异常,出现传动噪音大、效率降低的问题。在实际装配过程中,需要先完成蜗轮与差速器壳的连接固定,按对角顺序拧紧连接螺栓,保证连接面的压紧力均匀,再装入行星齿轮、半轴齿轮与行星齿轮轴,调整好齿轮啮合间隙后再装入两侧的轴承与端盖,整个装配过程不需要特殊的专用工装,常规的汽修与装配工具即可完成作业。
