液压缸内孔车削滚光复合加工刀具结构

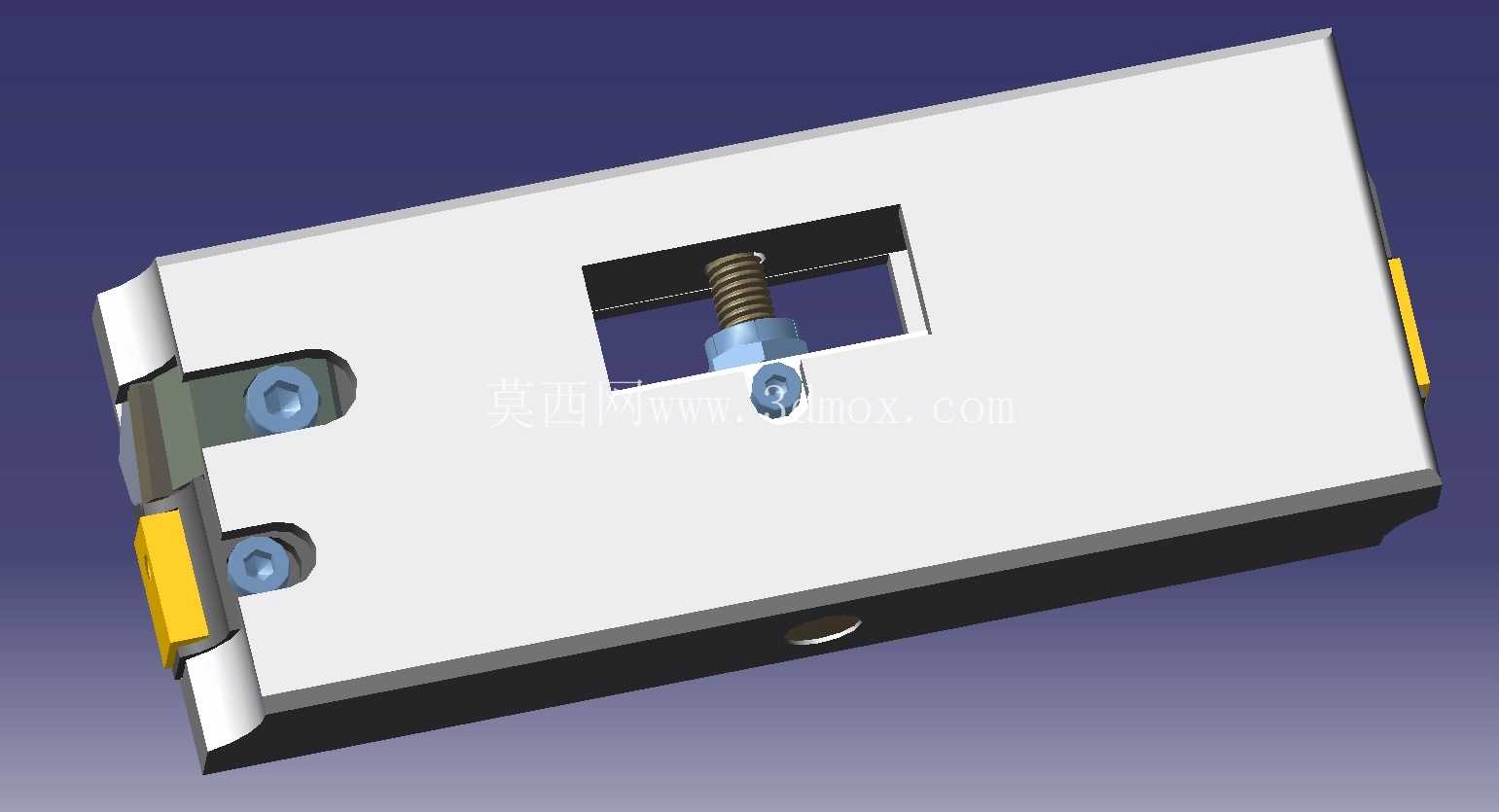

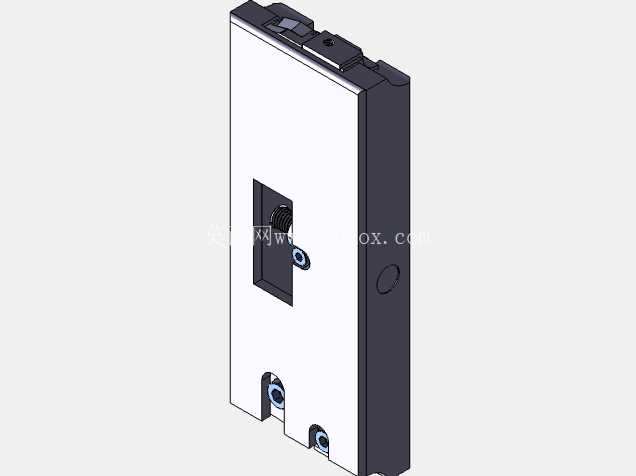

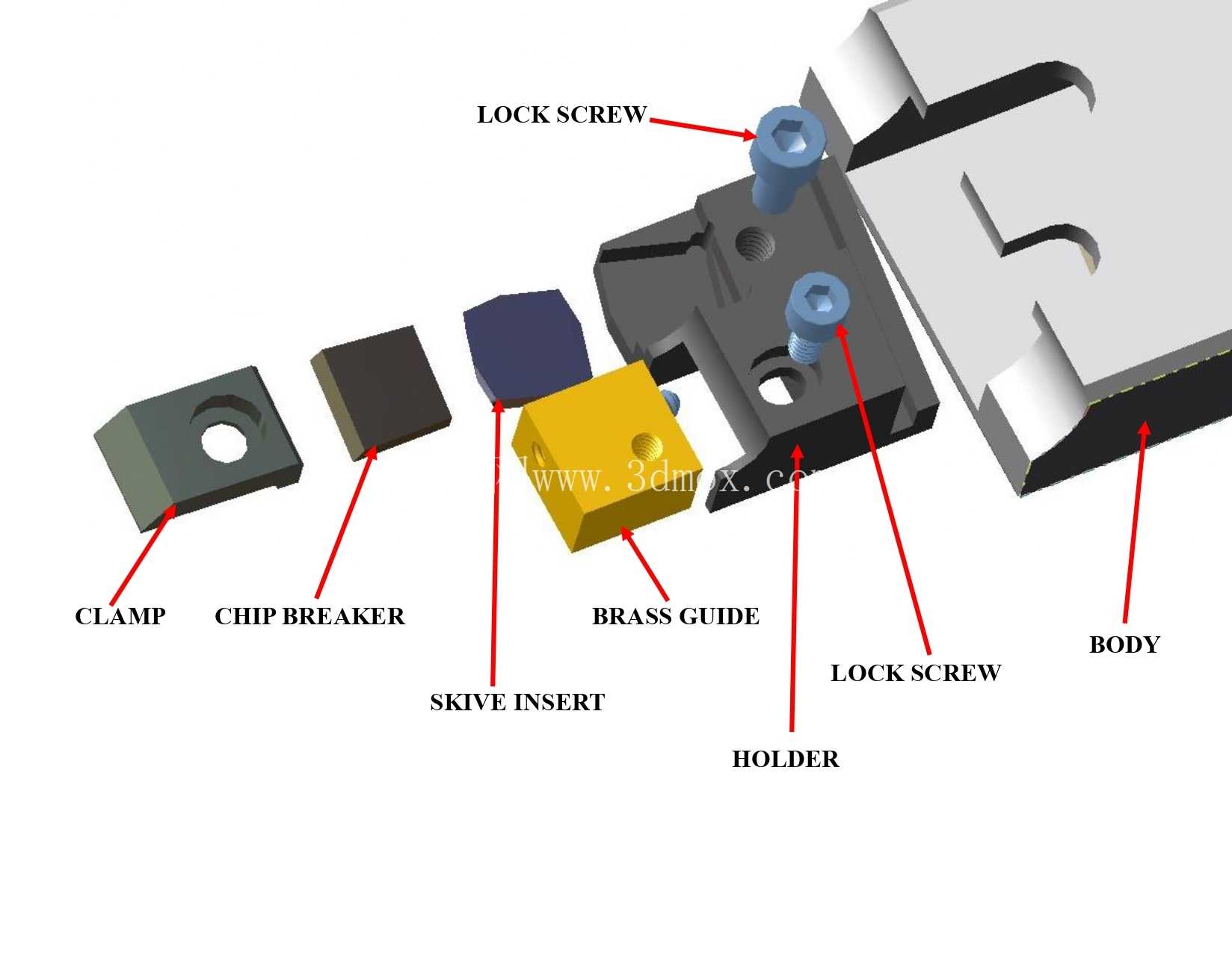

　　在重型机械、矿山设备、农业机械的液压缸制造环节，内孔的尺寸精度与表面粗糙度直接决定油缸密封件的使用寿命与整机运行可靠性，传统工艺需要先后完成内孔粗车、精车、滚压多道工序，多次装夹带来的同轴度误差、工序周转的时间损耗，一直是大长径比油缸内孔加工的痛点。这套车削滚光复合刀具，就是针对这类加工场景开发的一体化加工结构，能够在一次走刀行程内同时完成内孔表层金属的切削去除与滚压光整，大幅压缩工序流转时间，同时消除多次装夹带来的形位公差累积问题。从结构拆分来看，整套刀具以刀体作为承载基体，刀体上设置有与机床刀杆连接的定位安装面，安装时需要保证刀具切削刃的回转中心与机床主轴、工件内孔中心完全重合，避免走刀过程中出现让刀、振纹问题。刀体上的刀夹位置通过锁紧螺钉实现紧固，安装时可根据加工内孔的直径范围调整刀夹的伸出量，调整完成后通过两颗锁紧螺钉施加足够的锁紧力矩，避免切削过程中受切削力冲击出现位移。切削部分采用分体式的刮削刀片设计，刀片通过压块压紧在刀夹的定位槽内，压块的压紧力方向垂直于刀片定位面，保证刀片在承受大进给切削力时不会出现窜动；断屑块设置在刀片的出屑方向位置，其工作面的角度经过针对性设计，能够引导切削过程中产生的带状切屑按照预设曲率折断，避免长切屑缠绕在刀体上刮伤已加工内孔表面，同时也能防止切屑堆积在切削区域造成刀片异常磨损。

　　黄铜导向块布置在切削刃的圆周方向相邻位置，在走刀过程中，导向块始终与已加工的内孔表面保持滑动接触，一方面能够抵消切削过程中产生的径向切削力，抑制长悬臂刀杆的切削振颤，另一方面黄铜材质质地较软，不会刮伤已经加工完成的内孔表面，同时还能起到刮除内孔表面残留切削液、细碎切屑的作用，为后续滚压工序提供洁净的加工基面。滚光工作部分与切削部分沿走刀方向依次排布，在刀片完成内孔余量切削后，滚光组件随即对切削后的内孔表层金属施加均匀的滚压力，使表层金属产生微量塑性变形，将车削残留的刀纹波峰压平填充到波谷位置，直接将内孔表面粗糙度提升至镜面级水平，同时滚压过程会在工件内孔表层形成一定厚度的冷作硬化层，提升内孔表面的耐磨性能与疲劳强度。

　　在设计这套刀具结构时，需要重点匹配加工工况的参数边界：针对不同材质的缸筒，比如20号钢、45号钢、调质合金钢，需要对应调整刀片的前角、后角参数，以及滚压部分的过盈量，过盈量过小无法达到预期的表面粗糙度要求，过盈量过大则会导致内孔表层金属出现起皮、撕裂问题。安装边界方面，刀体与机床刀杆的连接采用标准的方刀定位结构，适配常规车床、深孔镗床的刀座安装尺寸，导向块的外圆尺寸需要根据加工内孔的公称直径配磨，保证导向间隙控制在0.02-0.05mm范围内，间隙过大会失去导向抗振作用，间隙过小则会导致导向块与工件内孔出现卡滞、拉伤。

　　在实际加工应用中，这套复合刀具相比传统分序加工方案，能够将内孔加工的单工序效率提升60%以上，同时加工出的内孔圆柱度、表面粗糙度一致性更好，尤其适合批量大、长径比大的液压缸筒内孔精加工场景，能够有效降低生产过程中的刀具换型时间与工件装夹辅助时间。结构设计上所有易损耗部件都采用分体式快换结构，刀片磨损后只需要松开压块即可快速更换刀片，导向块磨损后也可以单独拆卸更换，不需要整体报废刀体，能够有效降低长期使用的刀具成本。锁紧螺钉采用内六角圆柱头结构，能够施加足够的锁紧力矩，同时螺钉头部沉入刀体的沉孔内，不会突出刀体表面干涉走刀过程，也不会与工件内孔发生碰撞。断屑块的位置可以根据切削参数的变化做微量调整，在大进给、大切深的粗加工工况下，将断屑块适当靠近刀片切削刃，强化断屑效果；在小切深的精加工工况下，适当调整断屑块位置，避免切屑过度折断形成细碎切屑飞溅。
