该模型针对大跨度空间钢结构的受力特性搭建,核心还原了多立柱支撑曲面桁架体系在竖向荷载作用下的力学响应规律,可直接用于结构方案阶段的受力校核与杆件截面优化工作。从实际工程应用场景来看,这类带仿真分析的钢结构模型常被用于场馆屋面、工业厂房通廊、户外大跨度遮阳棚等项目的前期方案验证,能够在方案阶段快速定位应力集中区域与变形超限杆件,避免后期施工图阶段出现颠覆性的结构调整。
模型中完整还原了桁架杆件的连接节点逻辑,每根竖向立柱底部设置固定约束边界,与实际工程中柱脚锚栓固定于混凝土基础的受力状态完全匹配,桁架上弦节点处施加的竖向均布荷载等效于屋面恒载与活载的组合作用,荷载取值参考常规轻型屋面的荷载规范要求,能够覆盖多数民用与工业轻型钢结构的受力工况。设计思路上采用了参数化的杆件布置逻辑,横向与纵向的桁架节间尺寸按照常用模数设置,可根据实际项目跨度调整节间数量与杆件长度,无需重新搭建整体受力框架;仿真分析部分直接耦合在装配体环境中,划分网格时对节点连接区域做了网格加密处理,能够精准捕捉节点域的应力突变,避免常规简化计算中节点刚接假设带来的计算误差。

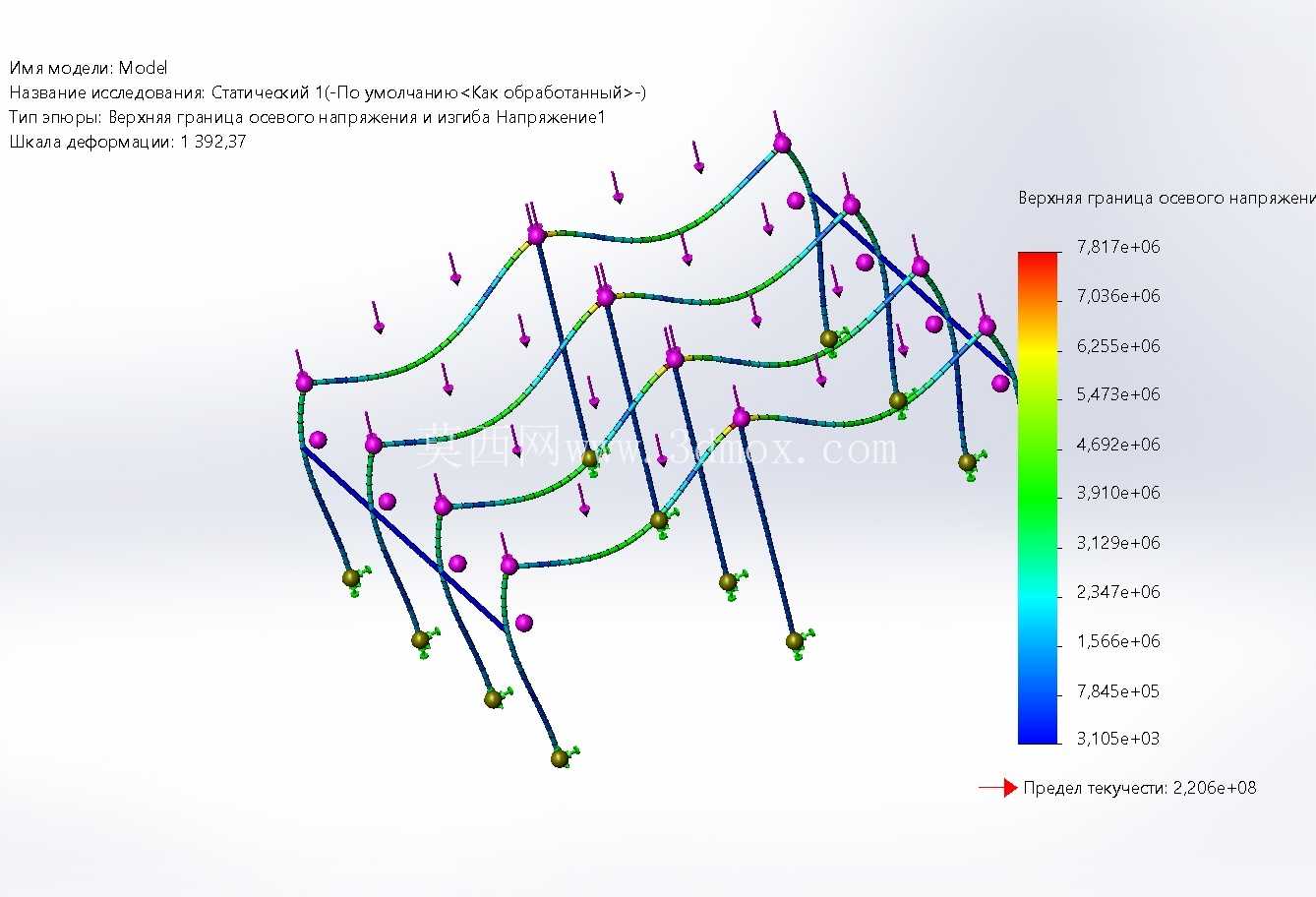

从外形尺寸与安装边界来看,模型中所有杆件的截面规格均采用工程常用的圆管截面,立柱与桁架弦杆、腹杆的连接采用相贯节点形式,安装时可直接参照模型中的节点定位进行下料与拼装,柱脚的安装边界预留了锚栓连接的操作空间,符合现场施工的安装作业要求。模型中的应力云图采用彩虹色阶标注,蓝色区域对应低应力区,红色区域对应高应力集中区,能够直观展示不同位置杆件的应力水平,变形缩放系数按照工程可视化常规比例设置,可清晰观察桁架在荷载作用下的下挠变形趋势,帮助设计人员快速判断结构整体刚度是否满足规范限值要求。
在实际结构选型过程中,可通过调整杆件壁厚、改变腹杆布置形式来优化整体受力分布,模型中保留了仿真分析的参数设置入口,修改杆件参数后可直接重新运行算例得到新的应力与变形结果,大幅缩短方案迭代的时间成本。不同于纯几何外形的钢结构模型,该模型内置了完整的材料属性定义,钢材的弹性模量、泊松比、屈服强度等参数均按照结构用钢的常规取值设置,计算结果可直接作为初步设计的参考依据,用于判断初选截面是否满足强度与刚度要求,减少后续详细设计阶段的重复计算工作量。针对曲面桁架的造型特点,模型中特意验证了不同曲率下的杆件受力差异,曲率较大的区域腹杆应力水平明显高于平直段,这一结果可指导设计人员在曲面过渡区域适当加大腹杆截面,避免局部杆件应力比超限。节点连接部位的应力结果显示,相贯节点的焊缝区域存在一定的应力集中,设计时可根据应力值大小对节点处进行加劲肋补强,提升节点的承载能力,避免节点先于杆件发生破坏。整体模型的坐标系设置与工程制图习惯保持一致,Z轴为竖向高度方向,X、Y轴对应结构的平面跨度方向,提取杆件内力与变形结果时可直接对应结构计算书的坐标体系,无需额外做坐标转换。
