在各类需要跨角度传递旋转扭矩的机械系统中,这类十字轴式万向传动结构是解决两轴非共线传动问题的核心部件,区别于刚性联轴器只能传递同轴扭矩的局限,它可以在两轴存在固定或动态夹角的工况下,持续稳定完成动力传输,不会因为轴系间的角度偏差产生卡滞、附加载荷激增的问题。从实际应用场景来看,这类结构广泛出现在车辆底盘的传动路径中,连接变速箱输出端与驱动桥输入端,应对车辆行驶过程中悬架跳动带来的轴间角度动态变化;在工业机床的进给传动链、农用机械的动力输出轴、工程机械的工作装置传动段,也能见到同原理的万向节结构,用来补偿安装误差、适应工作过程中部件相对位置变动带来的轴系夹角。

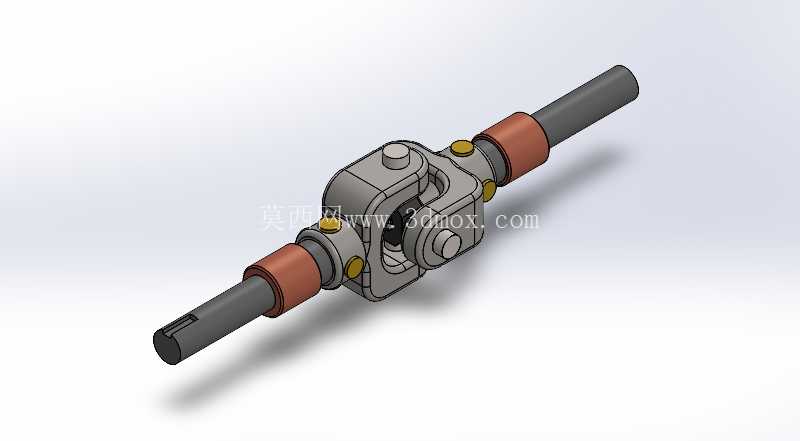

从结构功能特性来看,这套万向传动组件采用十字轴作为核心铰接件,两端的轴叉分别与两侧传动轴固连,十字轴的四个轴颈通过耐磨衬套与轴叉的安装孔配合,既可以让两个轴叉绕十字轴的对应轴线摆动,又能可靠传递旋转过程中的扭矩,轴颈位置设置的密封结构可以阻挡外界粉尘、泥水进入配合面,同时留存内部润滑脂,降低长期运转的磨损速率。两端伸出的光轴段是动力输入与输出的连接端,轴端加工的扁位结构可以与带键槽的配合件锁紧,避免大扭矩传递过程中出现轴与连接件的相对滑转,轴段上设置的铜质限位套可以限定万向节在轴上的轴向位置,防止运转过程中万向节出现轴向窜动,影响传动精度甚至造成部件脱落。
在设计思路层面,这类万向节的十字轴轴颈直径、轴叉厚度需要根据额定传递扭矩做强度校核,要确保在最大冲击扭矩下,十字轴的弯曲应力、轴叉的剪切应力都在材料许用应力范围内,同时铰接位置的配合间隙需要控制在合理区间,间隙过大会导致传动过程中存在回程间隙,降低传动精度,加剧换向时的冲击载荷;间隙过小则会增大摆动阻力,甚至在热胀冷缩后出现卡滞问题。轴段的长度设计需要匹配安装空间的轴向距离,既要保证万向节在最大摆动角度下不会出现轴叉与轴身的干涉,也要预留足够的安装配合长度,确保连接端的配合强度。
关于安装边界与尺寸适配,这类万向节在安装时需要保证两端连接轴的夹角不超过设计允许的最大摆角,单节万向节的摆角通常不超过25度,若需要更大的传动夹角,通常会采用双万向节串联的布置方式,同时保证中间轴两端的叉面处于同一平面,让输入轴与输出轴的角速度保持一致,避免单节万向节传动时存在的转速波动问题。安装过程中需要保证两端轴的支撑轴承有足够的同轴度公差余量,避免给万向节附加额外的径向载荷,铰接位置需要定期补充润滑脂,尤其是在多粉尘、高湿度的户外工况下,密封件的完好状态需要定期检查,一旦密封破损要及时更换,防止磨料进入配合面造成异常磨损。在选型适配时,除了核对额定扭矩、最高工作转速参数外,还要确认两端轴径、连接方式与现有传动系统匹配,轴段的伸出长度要满足安装时的轴向调整需求,避免出现安装后轴向顶死或者配合长度不足的问题。
在实际运转过程中,这类万向节不需要额外的维护操作,只要保证润滑充足、密封完好,就能在长期变角度传动工况下稳定工作,相比其他柔性传动结构,它的传动效率更高,能传递的扭矩范围更大,适合重载、高转速的传动场景,同时结构简单可靠,故障排查难度低,出现磨损后只需要更换十字轴衬套或者密封件就能恢复性能,全生命周期的使用成本较低。在三维建模过程中,需要重点还原十字轴与轴叉的配合关系,预留出合理的摆动间隙,模拟不同摆角下的部件干涉情况,验证极限摆角下的结构安全性,同时轴端的连接结构、限位套的位置都要与实际安装尺寸一致,方便后续做装配模拟、工程图导出时直接用于生产加工参考。
