自定心铰接式快速夹紧工装结构

在中小批量零部件装配、焊接工位的现场调试中，工件的快速定位与夹紧一直是影响工位节拍的核心环节，传统的螺栓压板夹紧方式需要反复拧动紧固件，不仅装夹效率低，还容易因为两侧压紧力不均导致工件偏移，尤其是针对长条状、需要对中定位的薄壁类工件，单侧施力很容易造成工件装夹变形，影响后续装配或焊接的尺寸精度。这款自定心铰接夹紧结构，正是针对这类工位痛点设计的手动夹紧机构，整套结构依靠连杆铰接的死点特性实现锁紧，不需要额外的气源、液压源配套，在没有动力气源的零散焊接工位、临时装配台、维修现场都能直接安装使用，适配场景非常灵活。

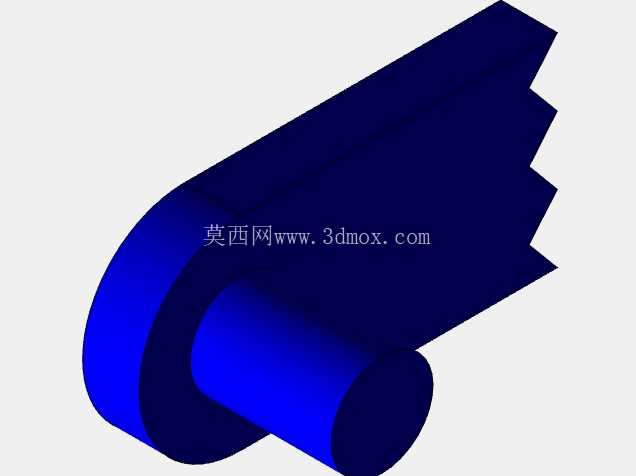

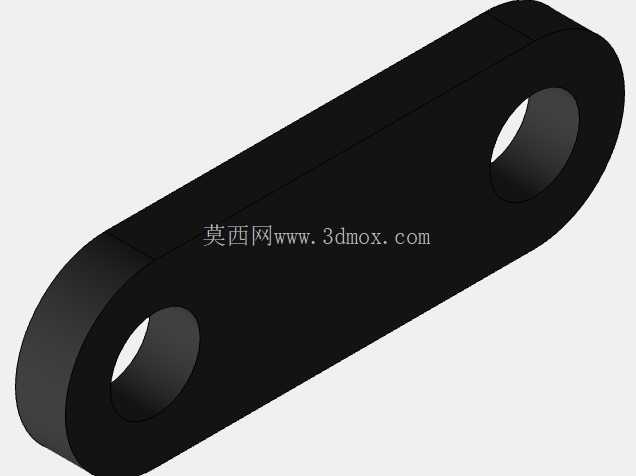

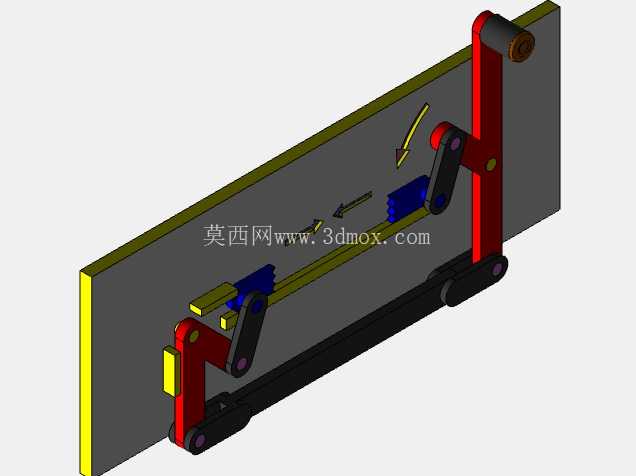

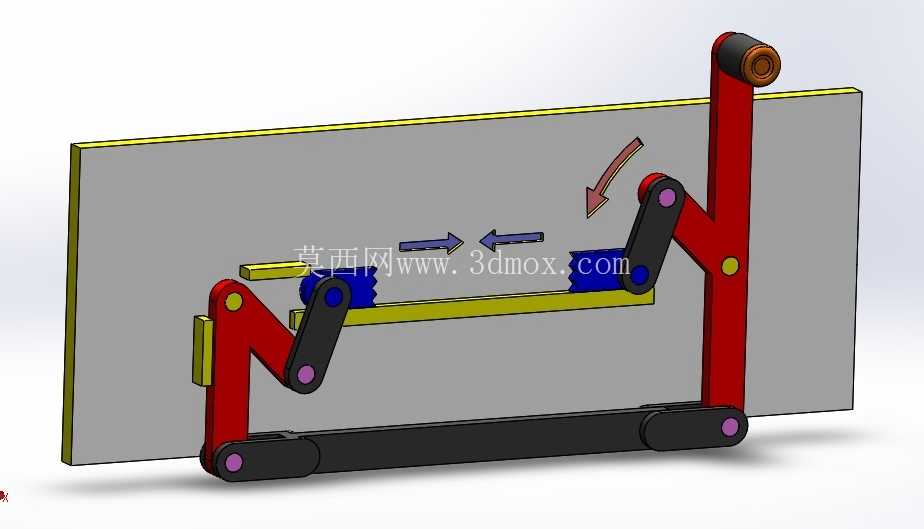

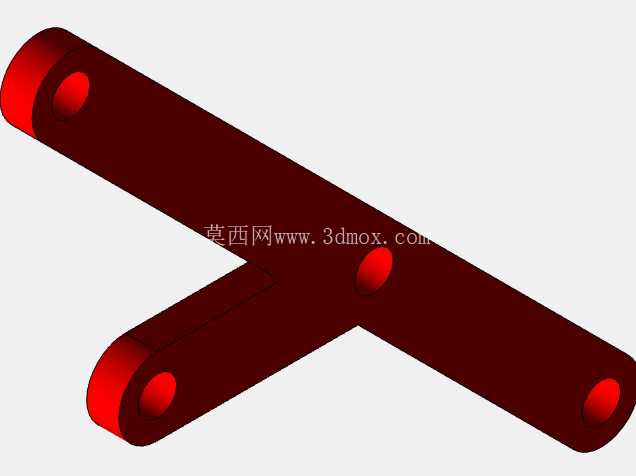

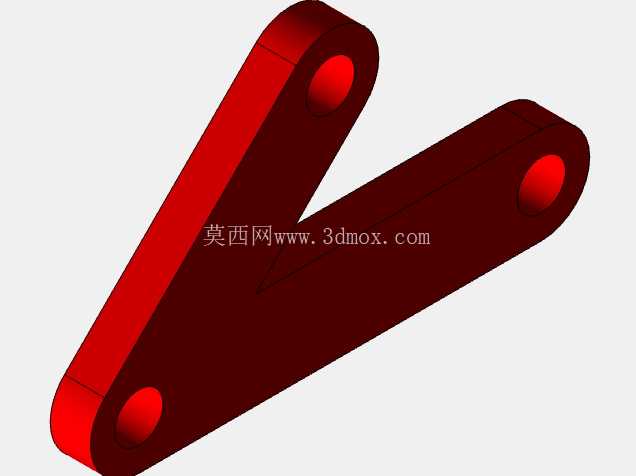

从功能实现逻辑来看，这套机构的核心是通过对称布置的连杆组，将操作端的单方向扳动力，同步转化为两侧夹块的对向夹紧动作，操作时只需要扳动右侧的竖直操作臂，顺着箭头指示的方向向下压合，两组对称的黑色连杆就会同步带动中间的两个蓝色夹块沿水平导轨相向移动，自动将放置在中间工位的工件推到居中位置并持续施加夹紧力，当操作臂扳动到下极限位置时，连杆铰接点会越过结构死点，此时即使夹块受到工件的反作用力，也不会让机构自行松脱，锁紧状态的可靠性完全依靠机械结构保证，不需要额外增加锁止销、棘轮之类的附加锁紧零件，日常维护只需要定期在铰接销轴位置加注少量润滑脂即可，没有易损的液压密封件、气动接头之类的零件，长期在焊接飞溅、粉尘较多的车间环境下使用也不容易出现故障。

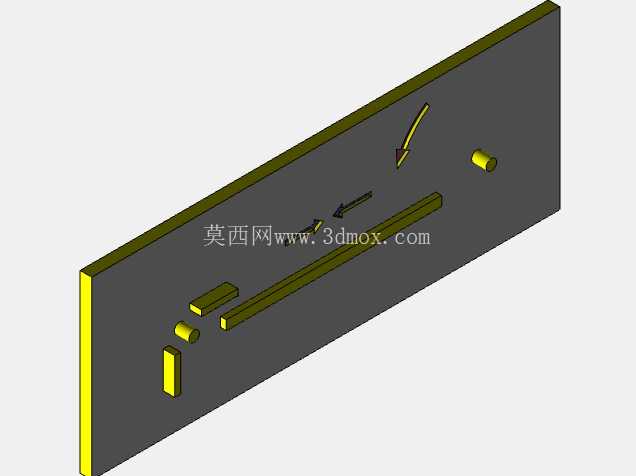

从安装边界来看，整套机构的底座是平直的长条型安装板，底部预留了统一的安装孔位，可以直接通过螺栓固定在标准工作台的T型槽上，也可以根据工位需求焊接在专用工装架上，竖直方向的操作臂高度经过优化，操作时手臂自然下垂就能完成扳动锁紧、扳起松开的动作，不需要抬手或者弯腰操作，符合工位操作的人机工程要求；水平方向的夹块行程可以根据常见工件的宽度范围调整，初始状态下两侧夹块的开口距离可以覆盖常规小型钣金件、轴类零件、塑料壳体的装夹尺寸，如果需要装夹更大宽度的工件，只需要更换更长的水平导向杆、调整连杆的铰接孔位就能扩展行程，不需要重新设计整套机构的主体结构，改型成本很低。

在实际使用场景中，这套夹紧机构除了常规的装配工位用来固定待组装的工件，还可以直接固定在焊接变位机的工作台上，配合焊接作业使用，因为整套结构除了铰接销轴之外，其余构件都是钢板焊接或者型材加工而成，能够承受焊接过程中的飞溅温度，不会像塑料材质的快速夹钳那样容易被焊渣烫坏；在小件冲压工序的临时取件工位，也可以用这套机构来固定待修模的小型冲压件，方便钳工进行飞边打磨、尺寸修整作业，两侧同步对中的特性可以避免工件装夹时出现偏斜，打磨过程中不需要反复调整工件位置，能有效降低辅助作业时间。

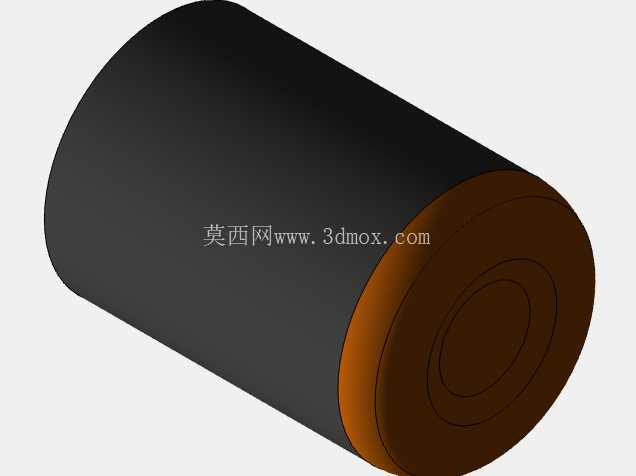

结构设计层面，整套铰接机构的所有转动副都采用销轴加轴用挡圈的固定方式，装配时不需要复杂的专用工具，磨损之后只需要打出销轴更换对应的衬套就能恢复配合精度，夹块与工件接触的面可以根据被夹工件的外形更换不同的钳口配件，比如装夹圆棒类工件时更换带V型槽的钳口，装夹薄壁钣金件时更换带橡胶垫的平钳口，不需要改动主体结构就能适配不同外形的工件装夹需求；机构的操作臂末端套有防滑的绝缘套筒，在焊接工位使用时可以避免焊接电流通过工装传导到操作人员身上，操作安全性更好。整套结构没有复杂的曲面加工件，所有板类零件都可以通过激光切割下料后焊接成型，销轴类零件采用标准的圆柱销加工，加工难度低，一般的小型机加工车间都能完成整套工装的制造，不需要高精度的五轴加工设备，制造成本可控，非常适合中小制造企业根据自身工位需求进行定制化改型制作。
