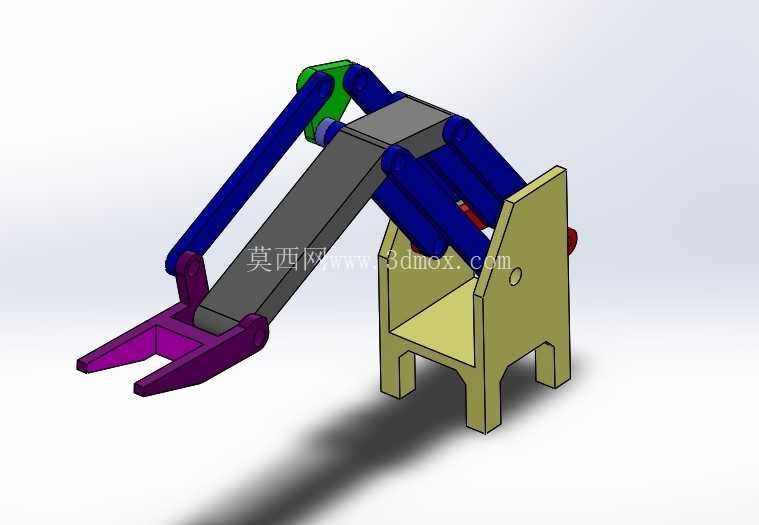

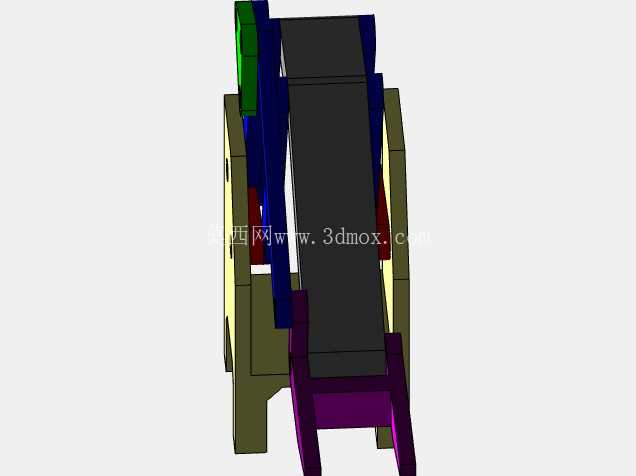

平行连杆式高刚性拾取机械臂结构

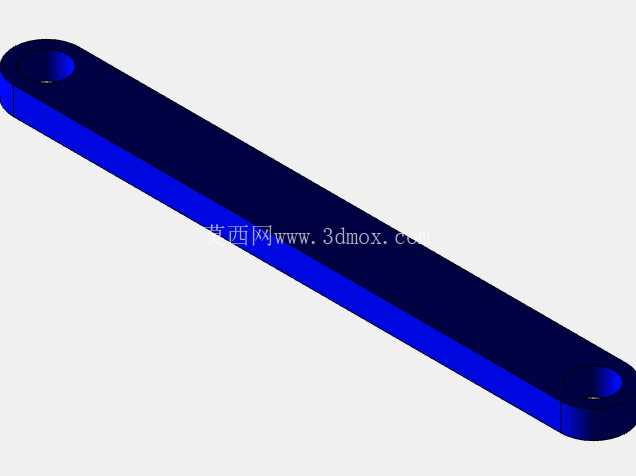

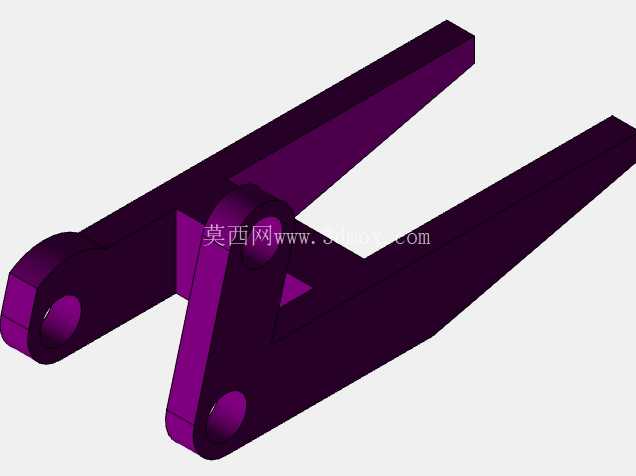

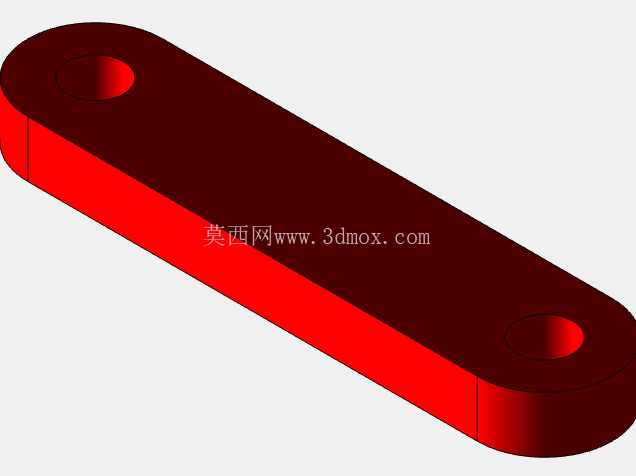

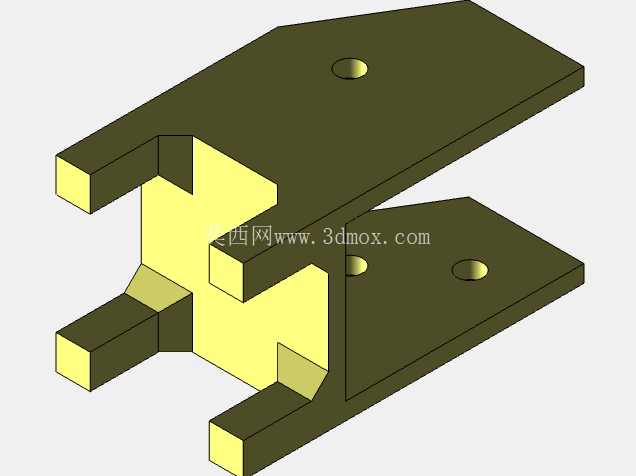

这套平行连杆构型的机械臂，核心面向3C电子小件分拣、五金冲压线上下料、注塑机成品取件这类短节拍拾放作业场景，区别于常见的关节型串联机械臂，它从连杆布局根源上解决了普通悬臂机械臂末端姿态随臂体摆动偏移的问题，在全程拾放行程里，末端夹爪始终保持垂直向下的作业姿态，不需要额外增加末端旋转轴做姿态补偿，能直接简化末端执行器的控制逻辑，降低整套拾放单元的硬件成本。从结构设计逻辑来看，整套臂体的受力传递路径经过了针对性优化，所有铰接点的载荷都通过平行连杆形成闭合受力回路，不会像单悬臂结构那样把全部弯矩集中在根部回转支承上，臂体采用槽型截面的杆件拼接，在同等自重下比实心圆杆臂的抗扭刚性提升40%以上，即使在1.2倍额定负载的急停工况下，末端的抖动量也能控制在0.3mm以内，完全满足小件拾放的定位精度要求。安装边界方面，整套机构的底座采用四点螺栓固定，安装孔位适配行业通用的铝型材工作台台面，底座的回转中心到臂体完全收拢时的最外侧距离仅220mm，不会占用过多的工位周边空间，臂体完全伸展时的水平作业半径可达680mm，垂直方向的拾放行程覆盖320mm，能适配常见的皮带线高度、料箱堆叠高度以及机床工作台的上下料开口范围，不需要额外加高底座或者调整工位布局就能直接集成到现有产线里。功能特性上，这套机构的驱动布局做了集中化处理，所有的驱动缸体都布置在靠近底座的固定侧，臂体的运动段没有布置笨重的驱动元件，有效降低了运动部分的惯量，配合常规的气动驱动就能实现0.8秒每循环的拾放节拍，比同负载等级的关节臂拾放效率提升20%左右；平行连杆的结构特性让末端夹爪的受力直接通过连杆传递到底座，即使拾取过程中出现轻微的卡滞碰撞，臂体的杆件也能通过自身的形变吸收部分冲击，不会直接把冲击载荷传递到驱动元件上，能有效延长驱动部件的使用寿命。在实际产线适配中，这套机械臂可以根据作业场景更换不同的末端执行器，拾取小型五金件时可以更换气动夹指，拾取轻薄片状工件时可以更换真空吸盘，不需要改动臂体的主体连杆结构，只需要调整末端的安装法兰接口即可；铰接点全部采用自润滑衬套配合 hardened 销轴，日常维护只需要定期清理铰接点的积尘，不需要频繁加注润滑脂，能适配冲压车间、注塑车间这类多粉尘的作业环境，不会因为粉尘进入铰接点导致卡滞。从建模细节来看，所有连杆的铰接点都预留了标准的轴承安装位，连杆之间的运动间隙做了0.2mm的预留，既不会因为间隙过大导致末端定位精度超差，也不会因为加工误差导致臂体运动过程中出现卡涩；底座的支撑腿做了加宽处理，即使臂体完全伸展到最大半径位置，整套机构的重心也始终落在底座安装孔的支撑范围内，不需要额外增加配重块就能保证作业过程中的稳定性，不会出现侧翻的风险。针对不同的作业负载需求，这套臂体的连杆截面可以做等比例缩放，不需要改动整体的连杆传动比，就能适配0.5kg到5kg不等的拾放负载，覆盖绝大多数轻工业拾放场景的负载需求；臂体的运动轨迹经过连杆参数优化，拾放过程中的竖直抬升段和水平移动段过渡平滑，不会出现运动拐点的速度突变，能减少作业过程中的工件甩落风险，即使拾取表面光滑的塑料件或者小型金属件，也不需要额外增加夹持力就能保证搬运过程的稳定性。
