可补偿大径向位移施密特耦合传动结构

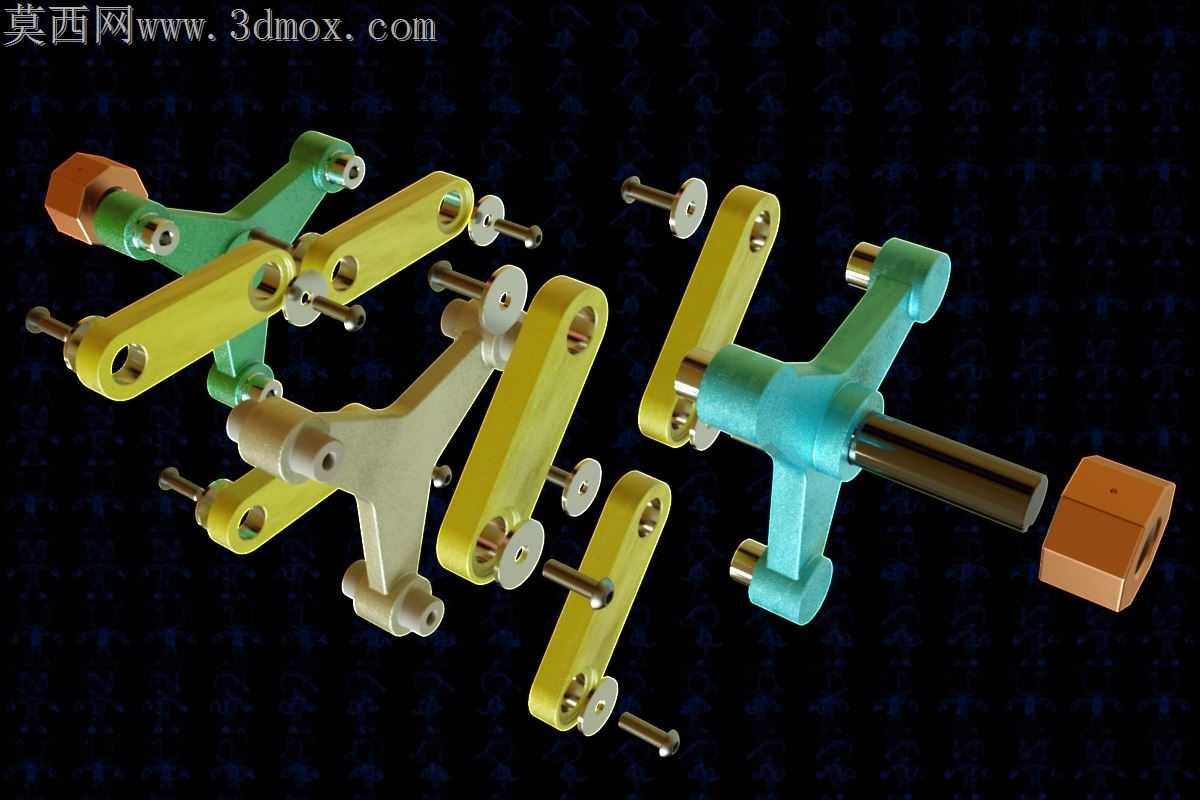

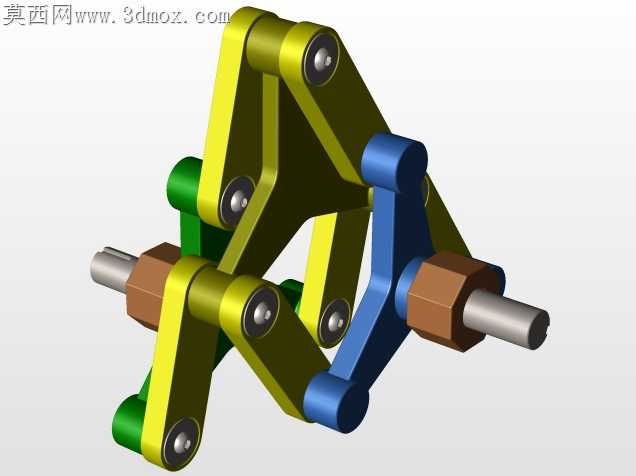

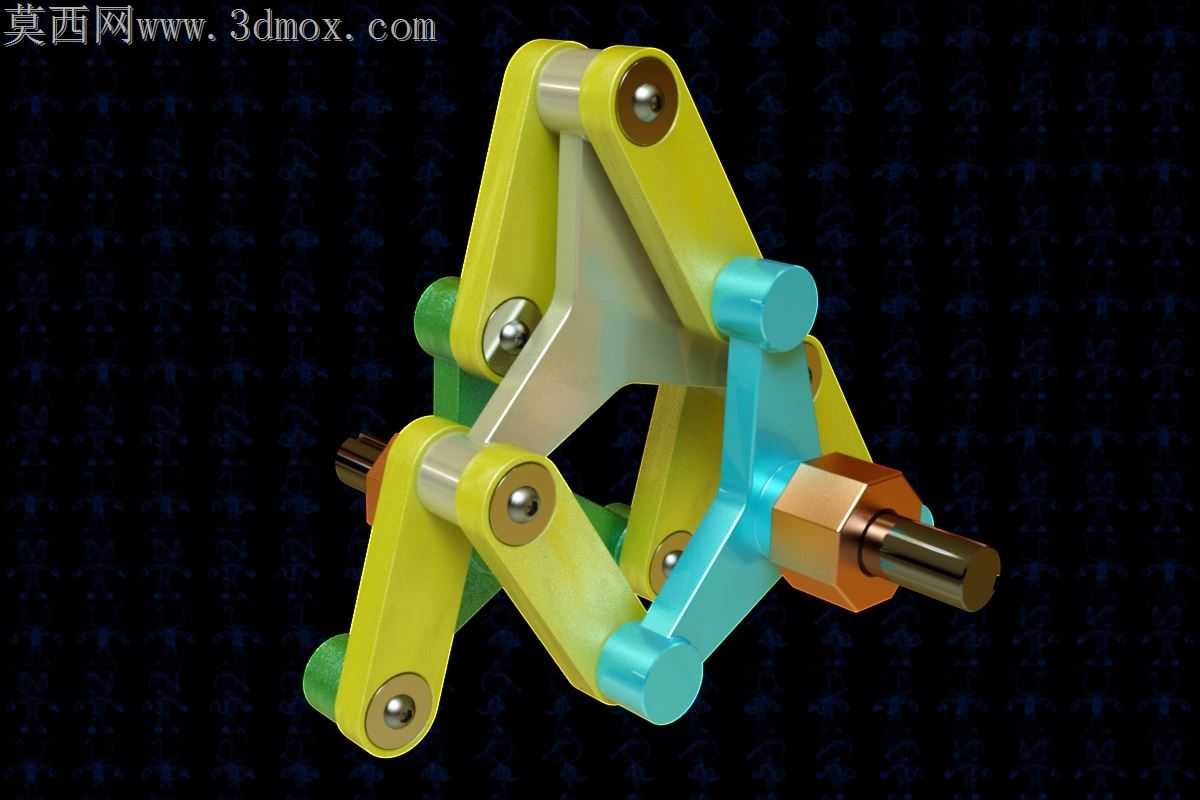

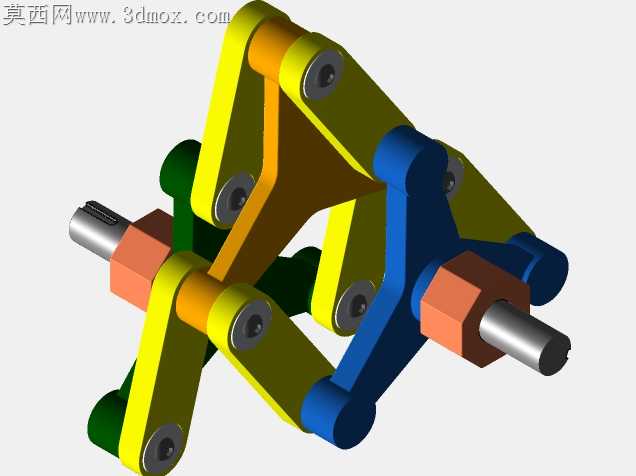

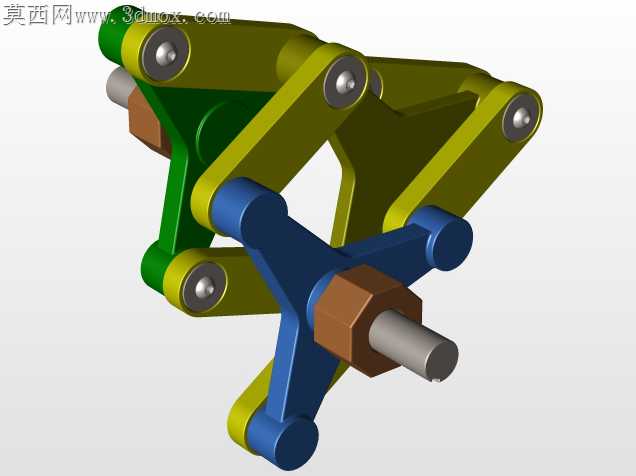

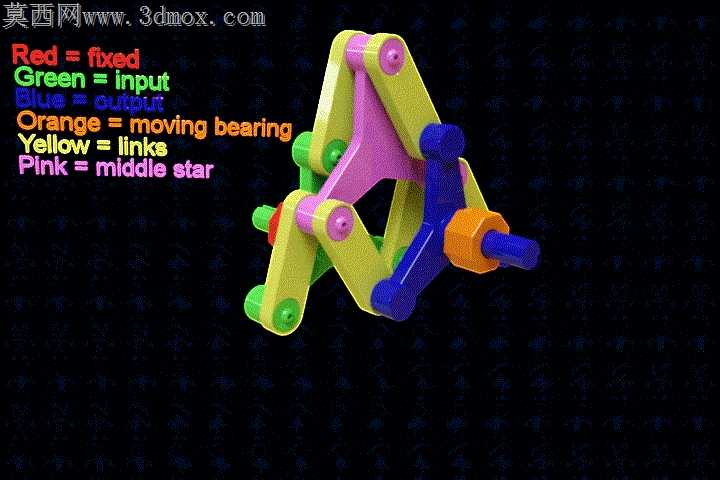

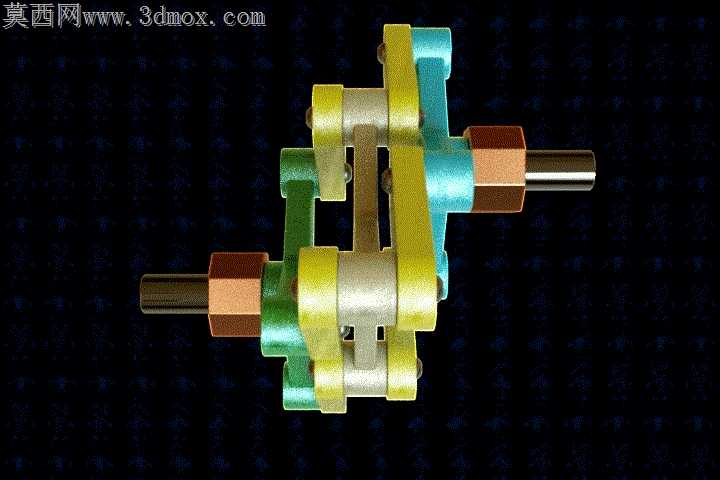

大径向偏移平行轴传动场景里，普通刚性联轴器会因轴系不对中产生额外径向载荷，轻则加剧轴承磨损、引发传动异响，重则直接扭断输出轴，这类工况下施密特耦合机构的平行四边形铰接结构，能在两轴存在较大径向错位时仍保持恒定转速比传递扭矩，没有附加动载荷。从加工适配视角看，这套耦合结构的每一处铰接孔位公差都直接影响传动顺滑度，三块传动板的铰接孔如果采用普通钻床加工，孔位同轴度偏差超过0.02mm就会出现转动卡滞，批量加工时需要靠专用钻模定位，或者直接上加工中心一次装夹完成同组孔位的钻铰工序，避免二次装夹带来的位置误差。铰接处的销轴不能用普通圆柱销直接压装，销轴和传动板孔位要留0.01-0.015mm的间隙配合，销轴两端的限位挡圈槽深度要严格控制，槽深过浅挡圈容易在高速转动时脱出，槽深过大会削弱销轴端部的抗剪切强度，实际加工时还要在销轴表面做渗碳淬火处理，表面硬度达到HRC55-60才能扛住长期铰接转动的磨损。传动板的外形没有复杂曲面，但棱角处必须做R1.5-R2的圆角过渡，直角棱边在高频交变载荷作用下很容易萌生应力裂纹，尤其是中间的传动连杆，长期承受交变拉压载荷，棱边的应力集中会大幅缩短零件使用寿命。铜质轴套的压装也有讲究，轴套和安装孔采用过盈配合，压装前要在孔壁涂少量润滑脂，压入后还要对轴套内孔做精铰，保证和销轴的配合间隙均匀，避免出现局部卡涩。轴端的锁紧螺母要配止动垫圈，不能靠螺纹本身的自锁力防松，传动过程中的持续振动会让无防松的螺母逐渐松脱，最终导致传动板错位散架。这套结构没有易损的弹性元件，全金属铰接结构能在高温、有油污的恶劣工况下长期工作，不需要频繁更换橡胶缓冲垫之类的耗材，传动板的厚度可以根据传递扭矩的大小灵活调整，铰接销轴的直径也能随载荷等级匹配，不需要重新设计整体结构。实际装配时要先把三组铰接连杆预装到两端的传动盘上，转动检查没有卡滞后再锁紧轴端紧固件，不能强行拧紧紧固件再掰动结构校验灵活性，那样会给铰接处留下额外的装配内应力，运行一段时间后就会出现磨损加剧的问题。
