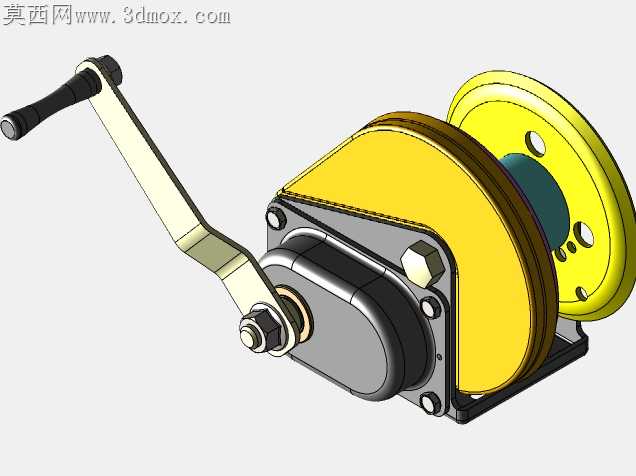

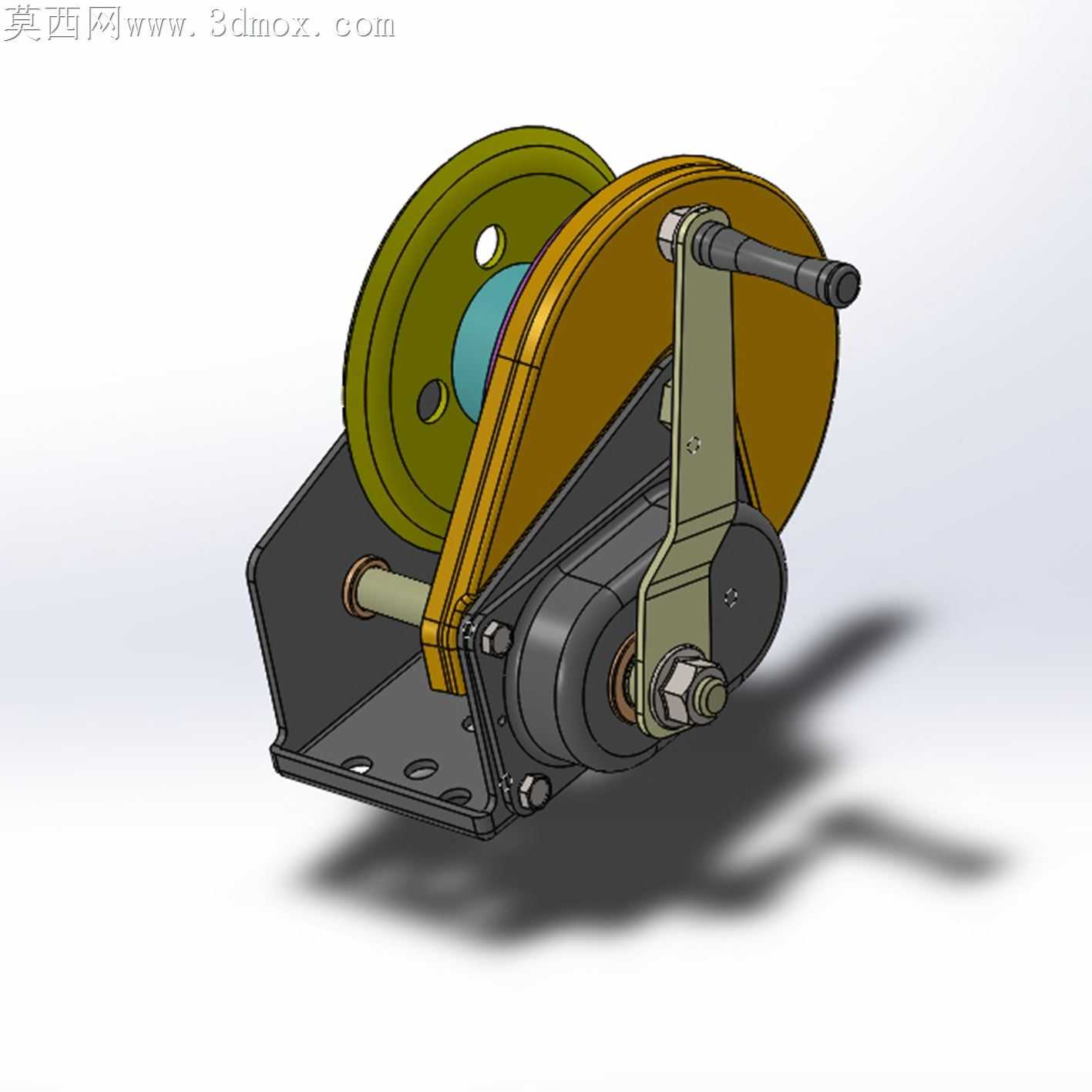

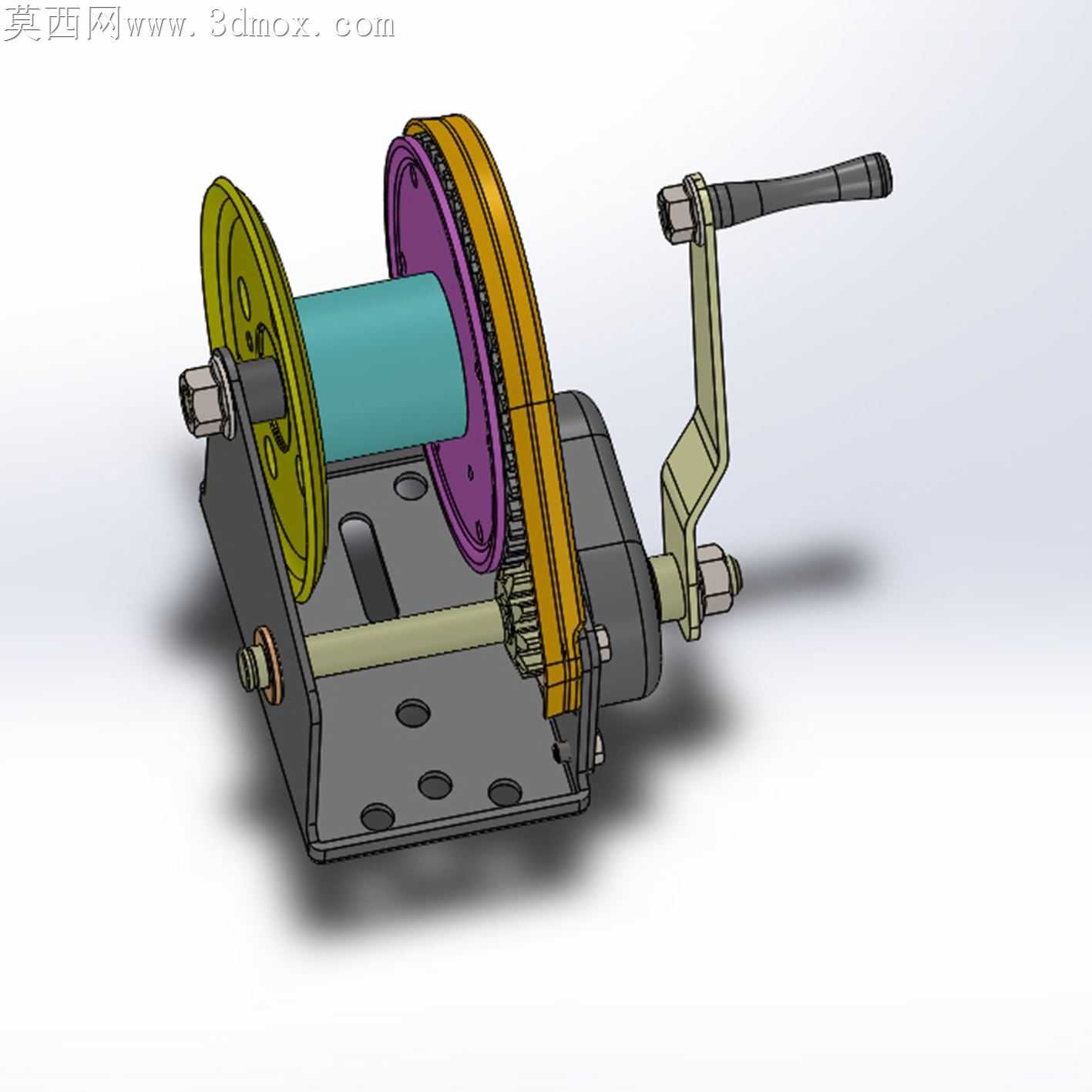

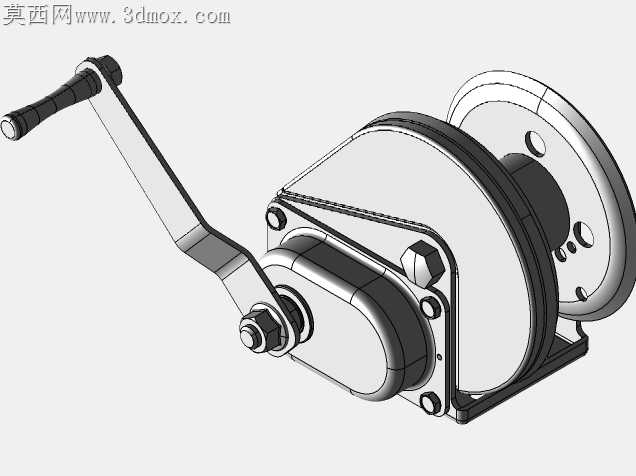

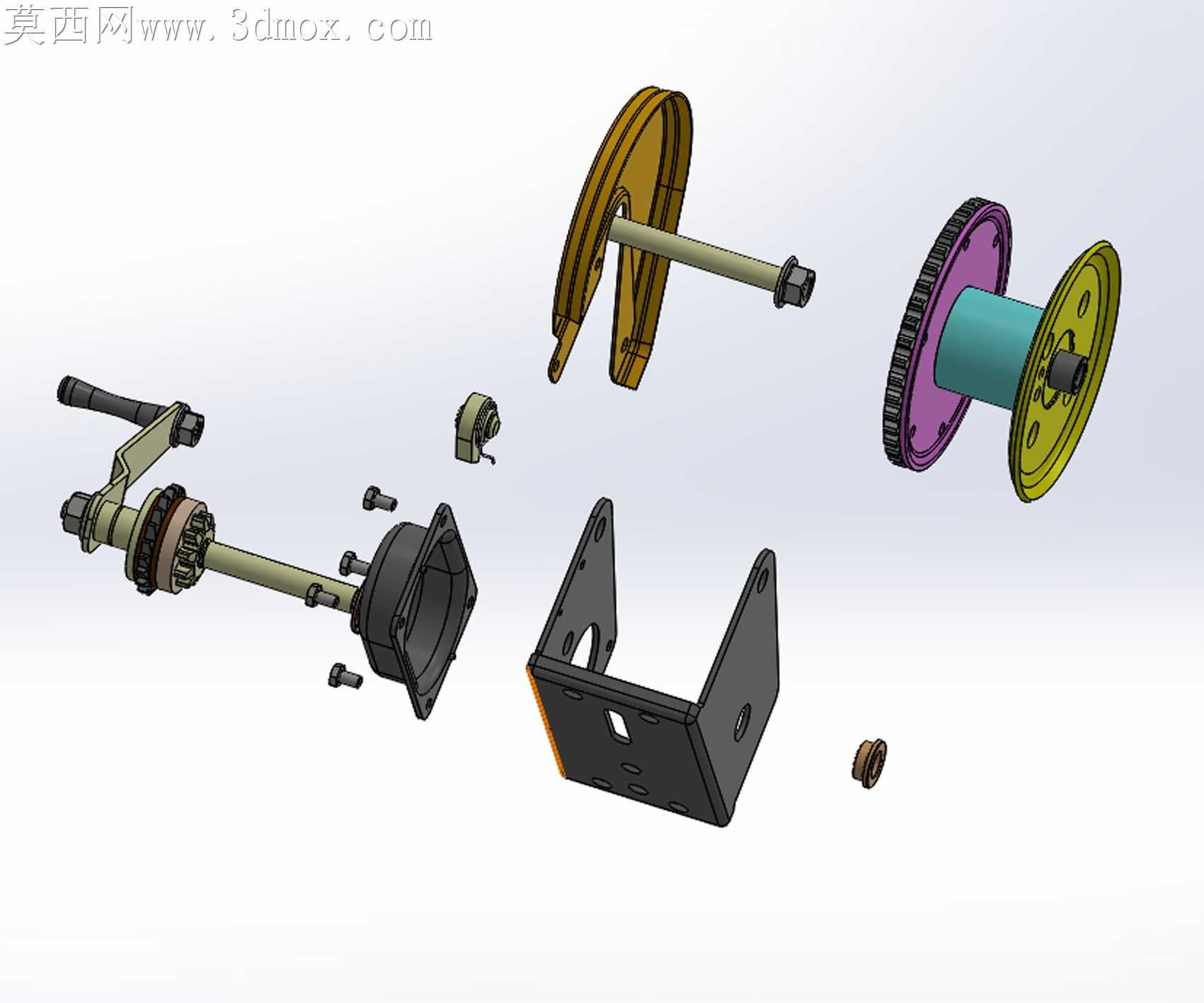

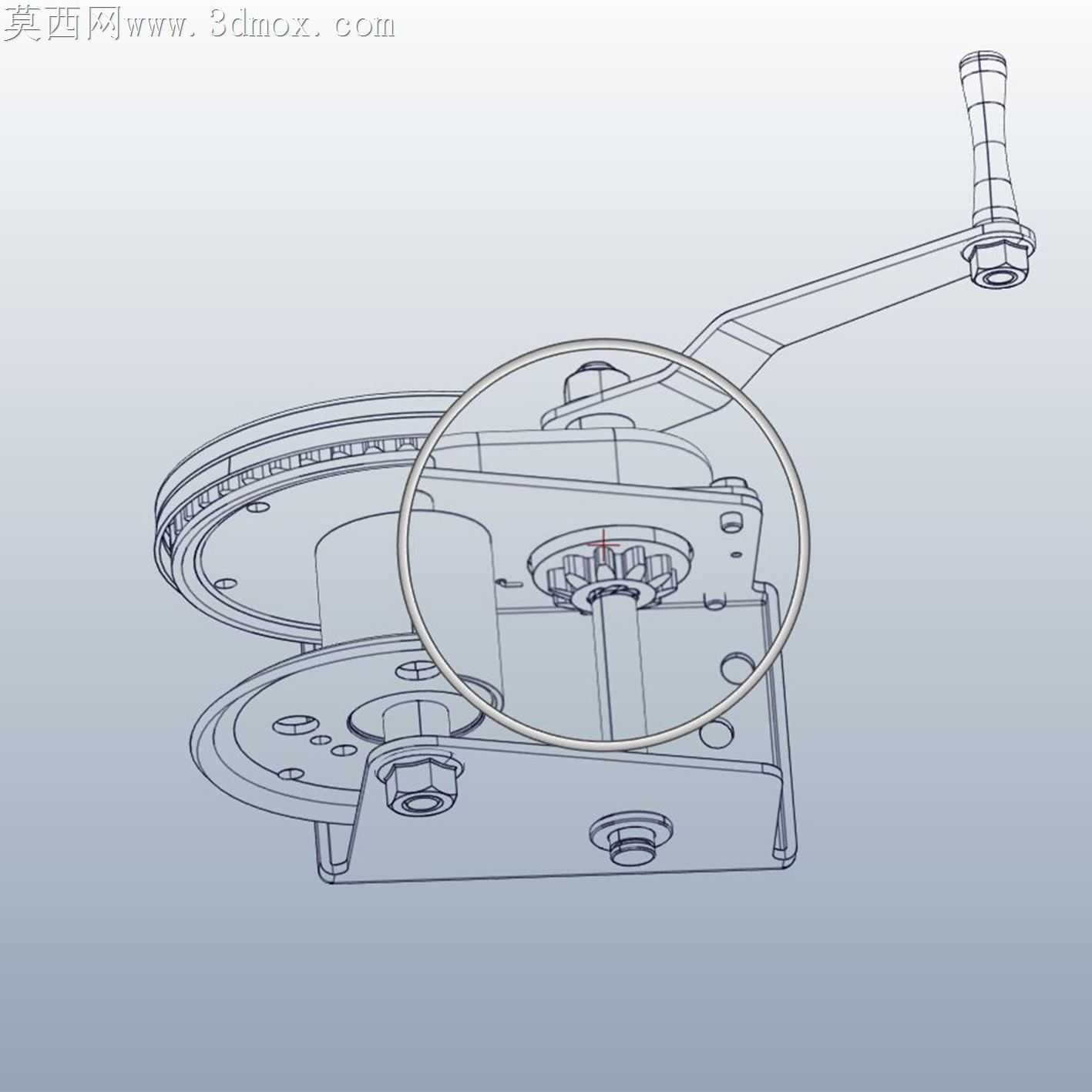

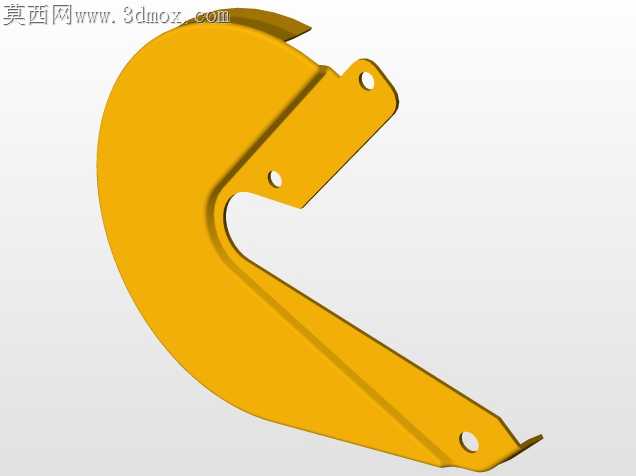

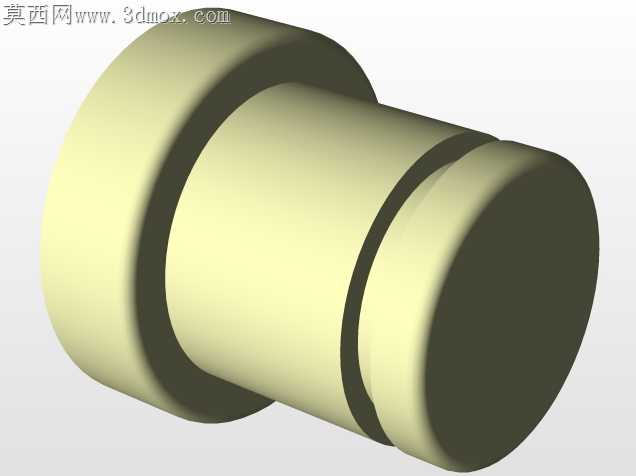

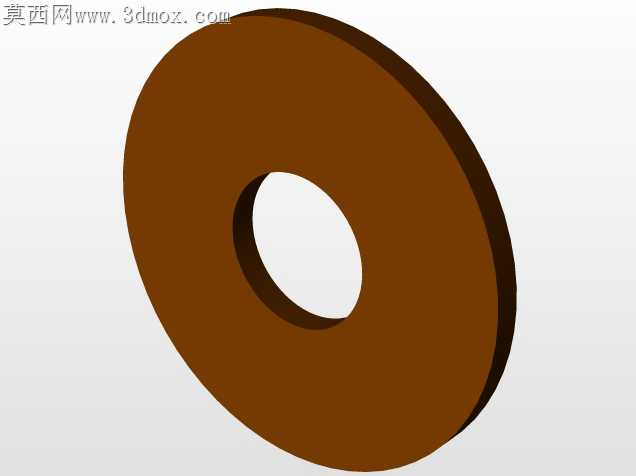

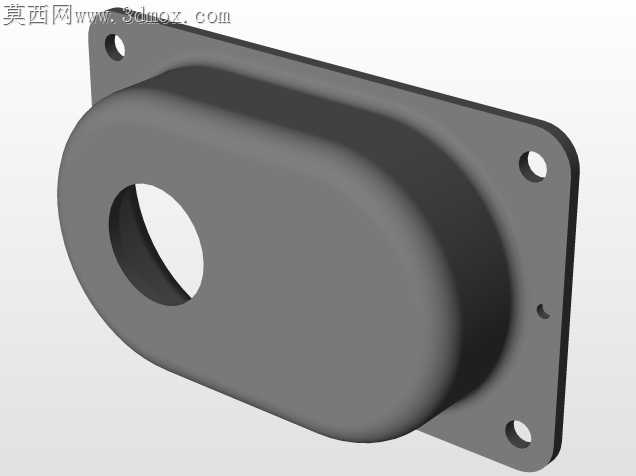

农用手摇式卷扬牵引作业装置

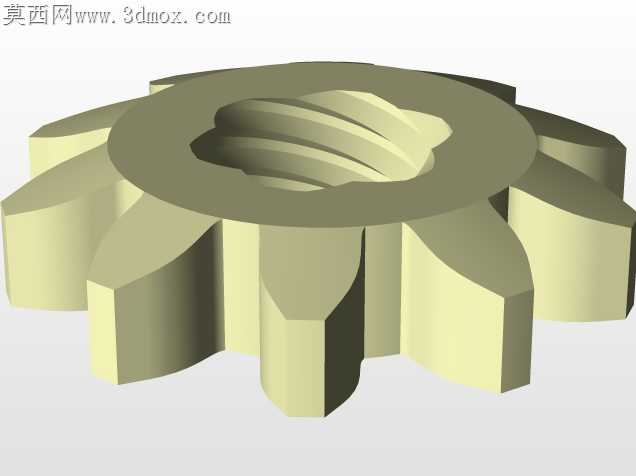

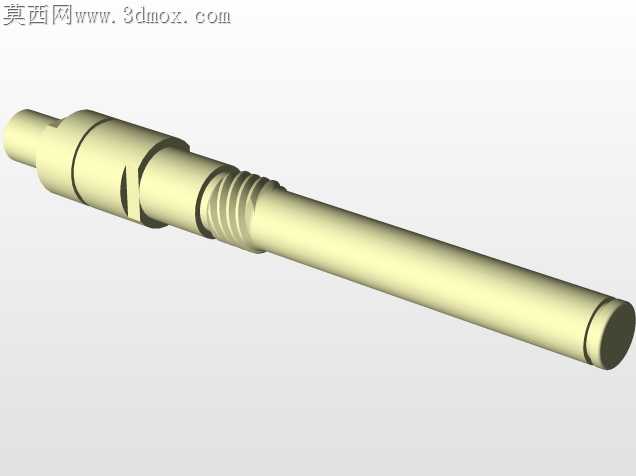

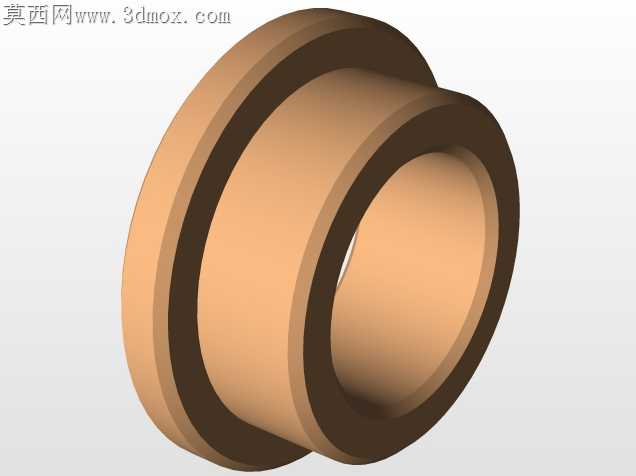

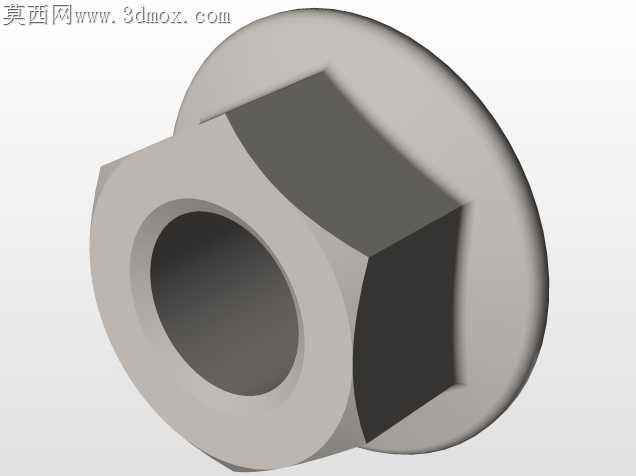

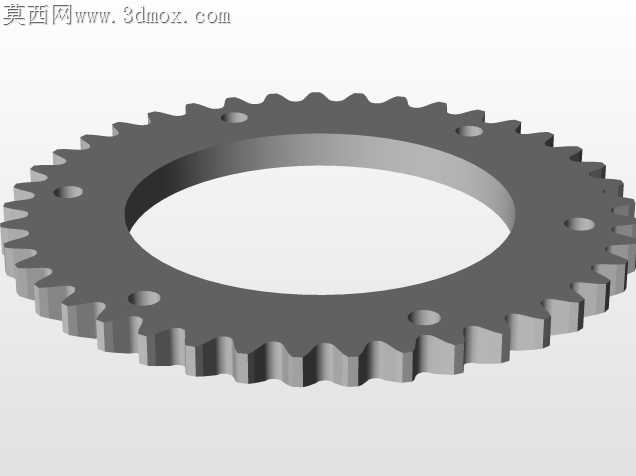

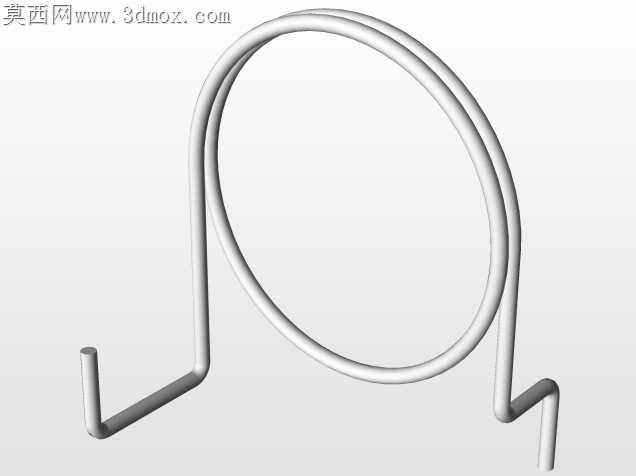

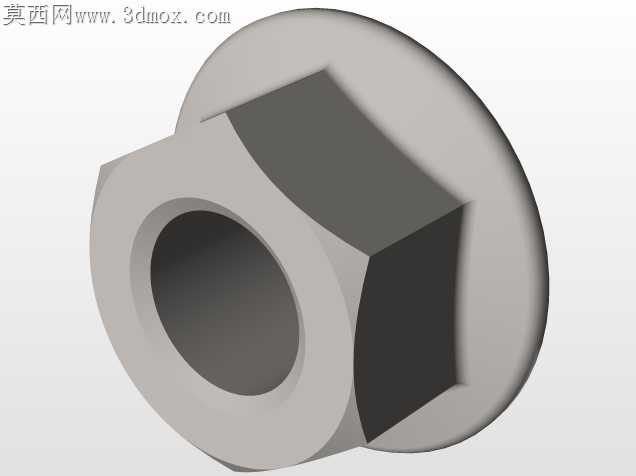

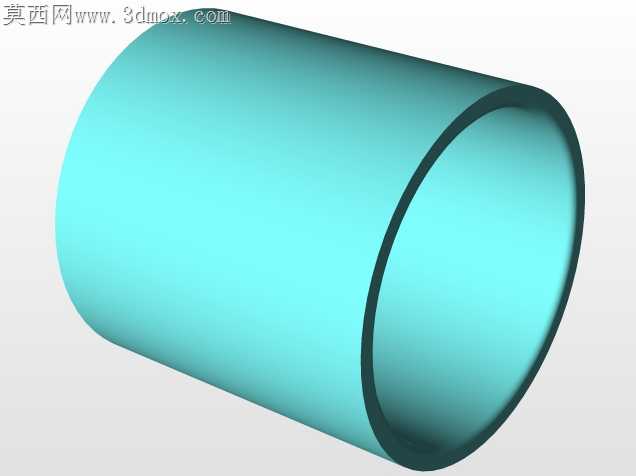

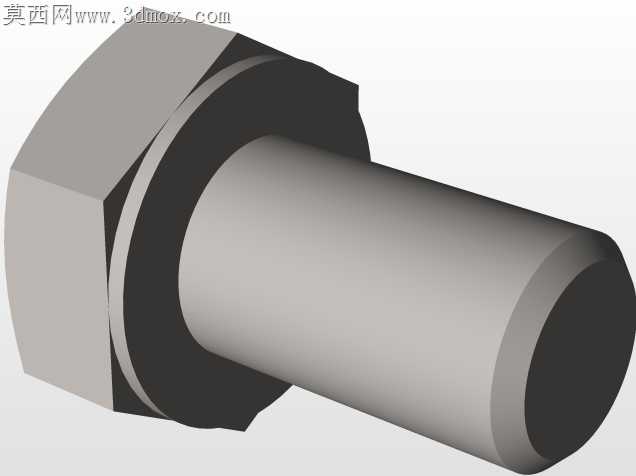

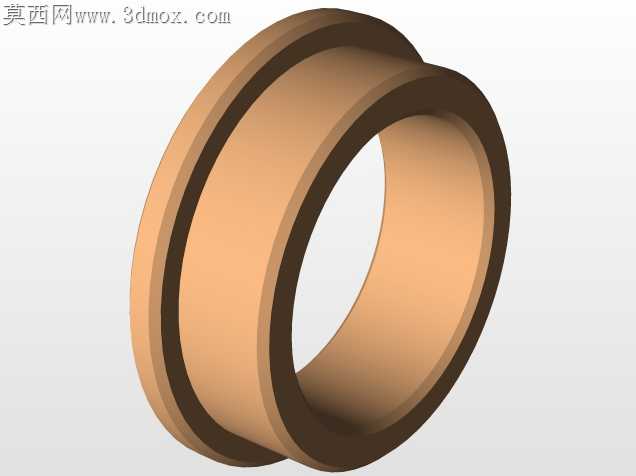

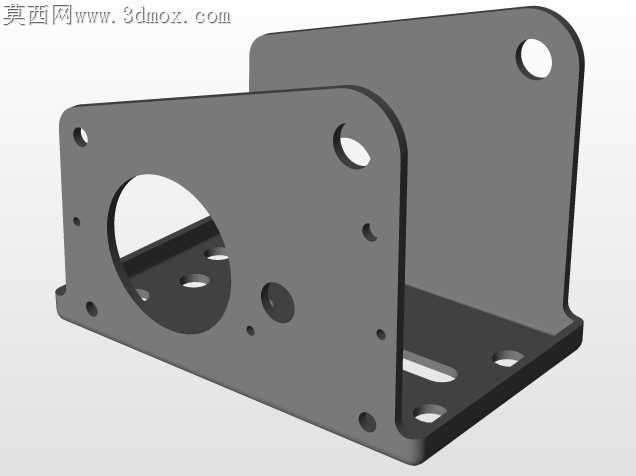

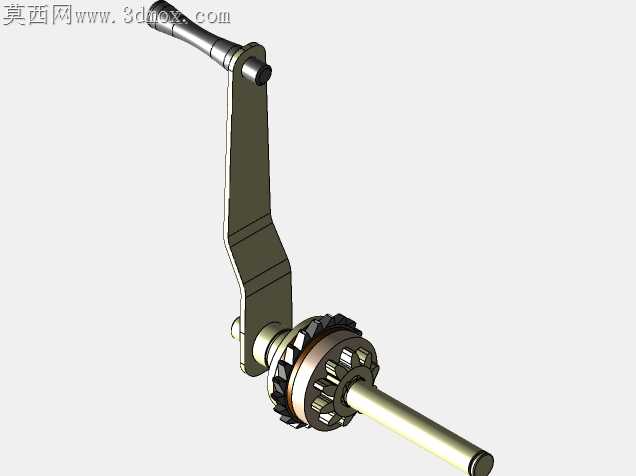

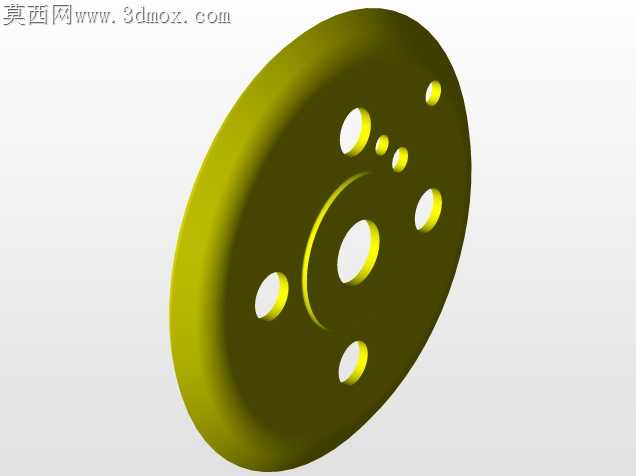

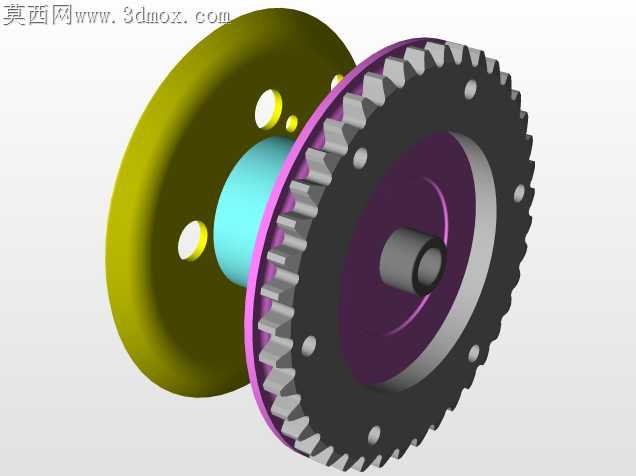

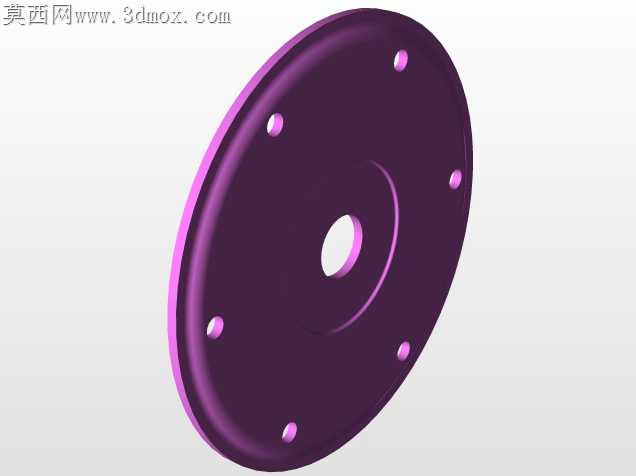

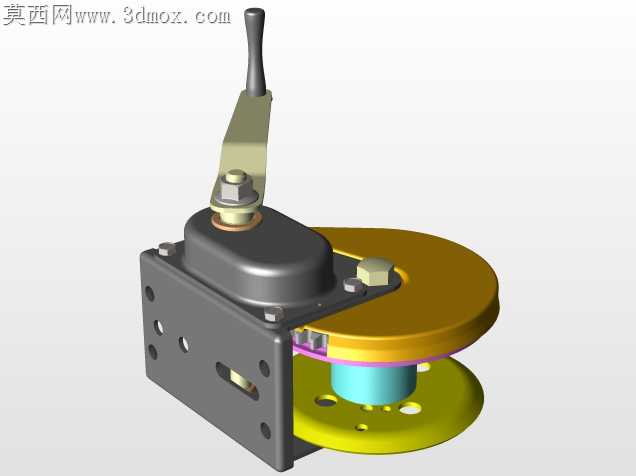

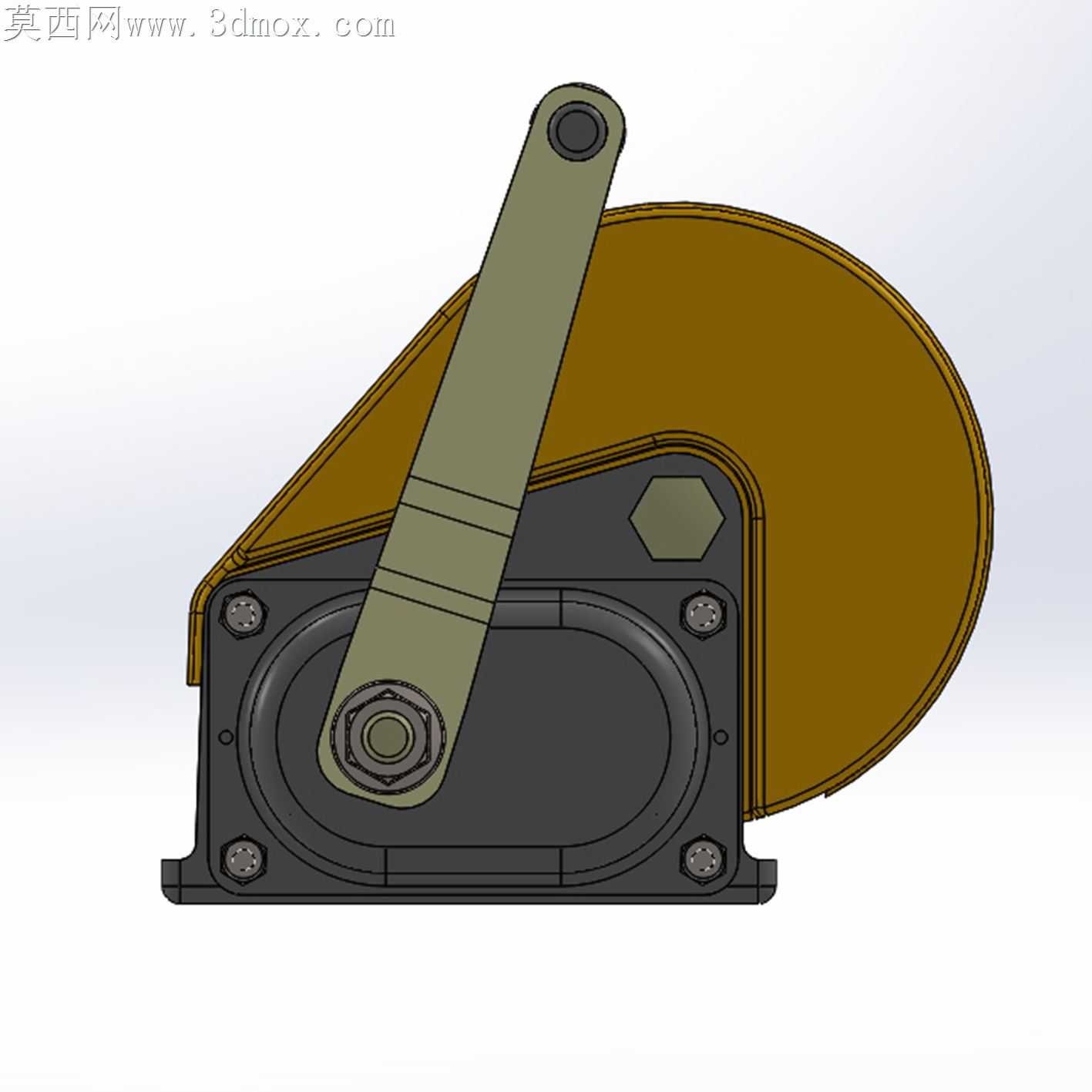

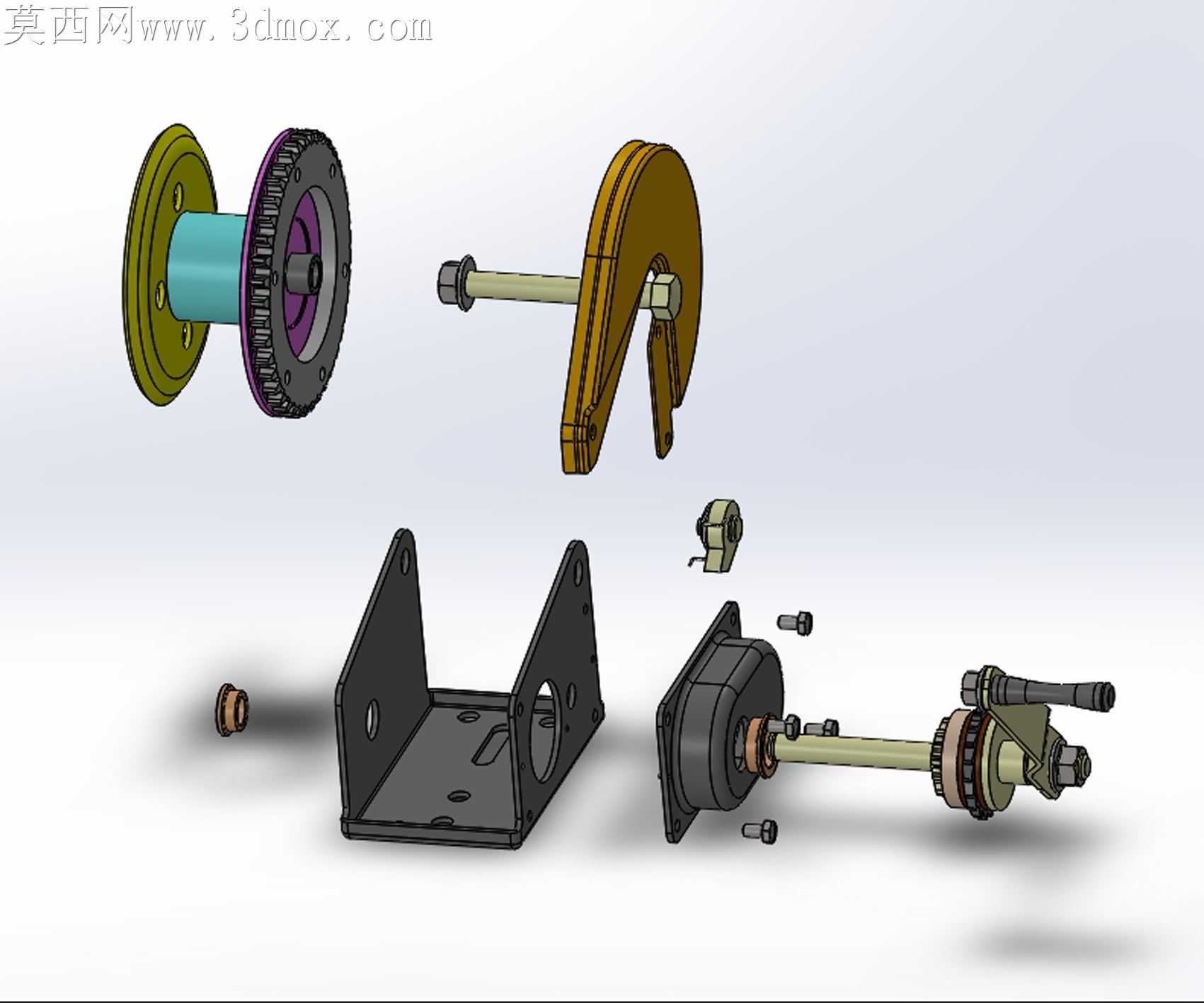

户外农用作业场景里，手动牵引设备常面临泥水侵入、受力过载打齿、摇臂回转晃荡的问题，这款手摇卷扬的结构设计刚好对准这些加工与使用的矛盾点做了适配。卷筒两侧的挡边做了不等厚的冲压适配，靠近传动侧的挡边加厚1.2mm，刚好抵消齿轮啮合时传递的侧向推力，避免薄挡边受载后翘曲刮蹭机架，加工时不用额外做挡边的焊接加强，单块板材冲压成型就能满足强度要求，减少焊接变形带来的卷筒同轴度误差。底座的安装孔做了长圆槽的公差预留，四个固定孔的槽长留足3mm的安装调整量，适配农用机架现场焊接时的孔位偏差，不用二次扩孔就能完成装配，孔边做了1mm的倒角压边，既避免安装时螺栓刮蹭镀锌层生锈，也能在受冲击载荷时分散孔边应力，减少固定位置的开裂风险。传动侧的大小齿轮啮合间隙留了0.15mm的侧隙，刚好适配户外温差带来的齿轮热胀冷缩，不会出现低温下卡滞、高温下啮合过紧磨齿的问题，齿轮和轴的配合选用过渡配合加侧面顶丝固定，不用做复杂的键槽加工，普通车床就能完成轴件加工，降低小批量生产的加工成本，顶丝位置特意选在齿轮辐板的凹槽处，不会突出表面刮蹭操作人员的衣物。摇臂的握持段做了滚花包胶的结构预留，手柄和摇臂的连接位置加装了铜质衬套，长时间摇转时不会出现铁磨铁的卡顿感，衬套的储油槽能留存少量润滑脂，半年不用加注润滑油也能保持转动顺滑，摇臂和主轴的连接用了四方榫头加锁紧螺母的结构，承受大牵引力时不会出现摇臂打滑空转的问题，拆卸维护时只需松开螺母就能拔下摇臂，不用专门的拉马工具。卷筒表面做了细微的滚花纹路处理，牵引绳缠绕时不会出现层间打滑乱绳的问题，两侧挡边的边缘做了卷边处理，没有尖锐的冲压毛边，作业时不会刮断牵引绳的纤维，也避免操作人员磕碰划伤。止逆棘爪的安装位置做了可调整的腰型槽，棘爪和棘轮的啮合深度可以根据使用磨损情况调整，不会用几个月就出现棘爪打滑、负载溜车的隐患，棘爪的复位弹簧选用不锈钢材质，在潮湿的农田环境里不会生锈失效，弹簧的预紧力调至刚好能让棘爪可靠啮合，摇转时不会有过大的弹簧阻力，操作起来更省力。
