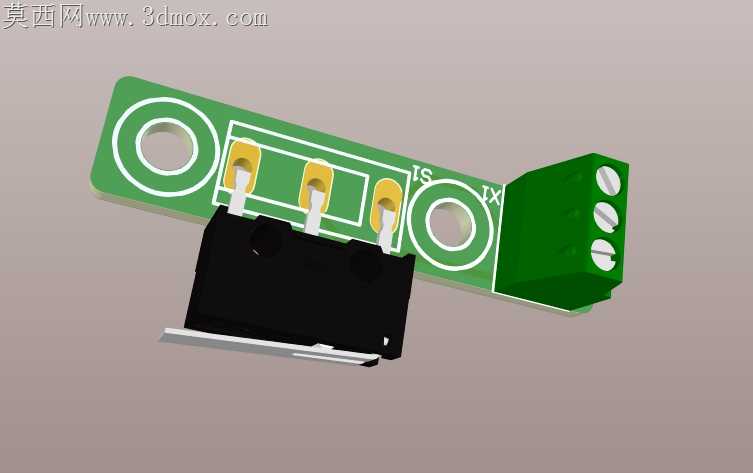

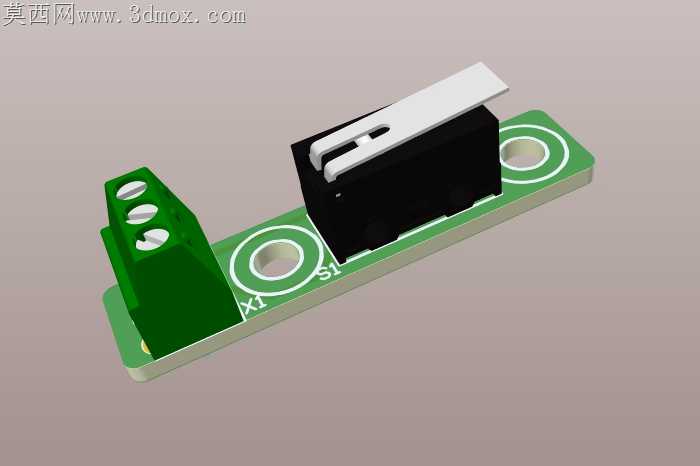

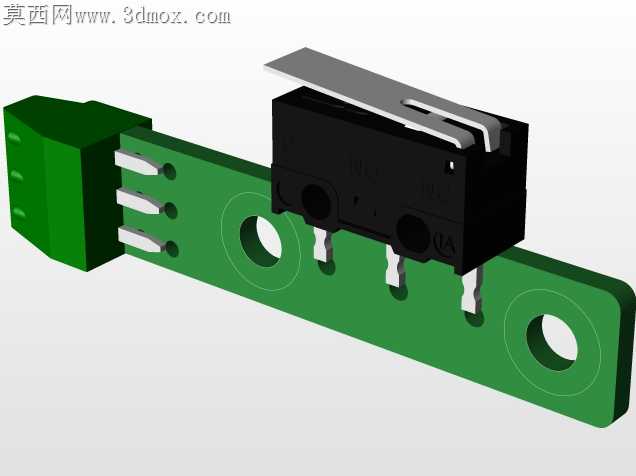

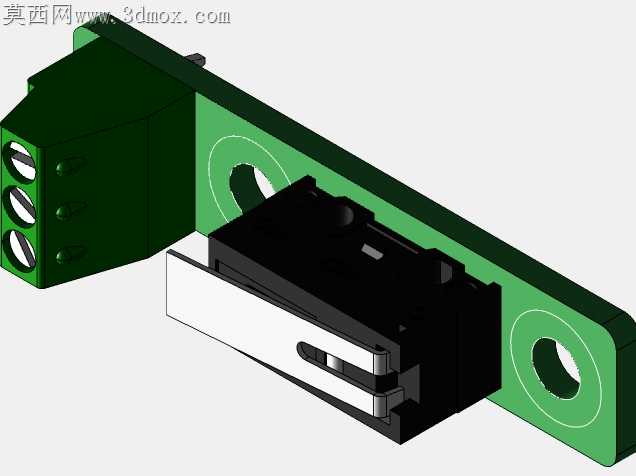

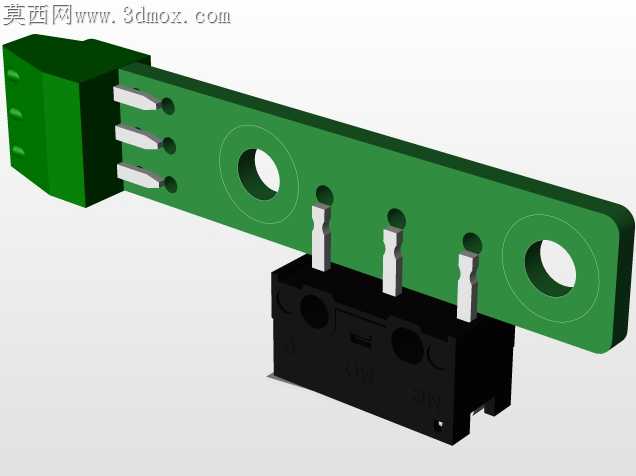

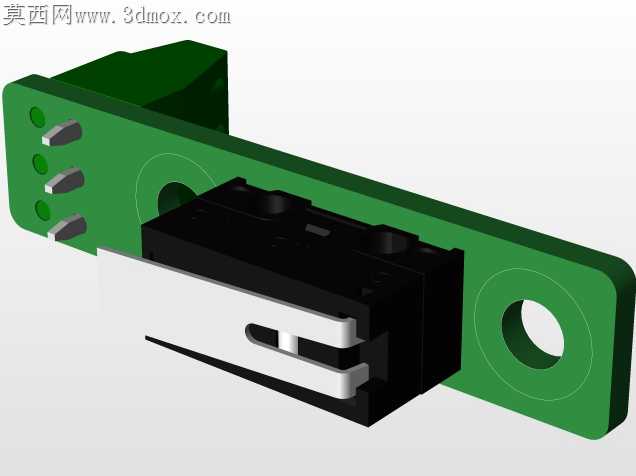

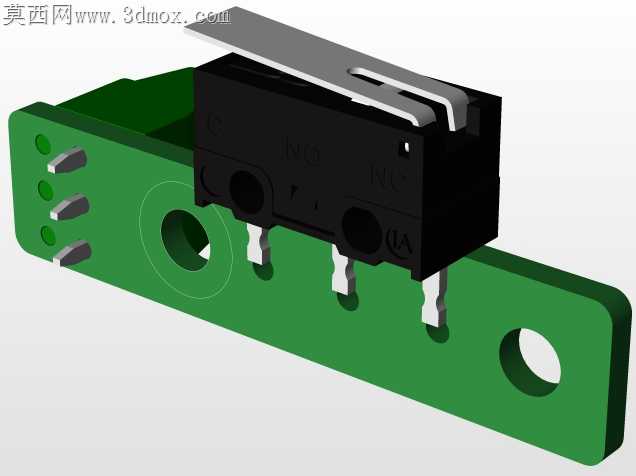

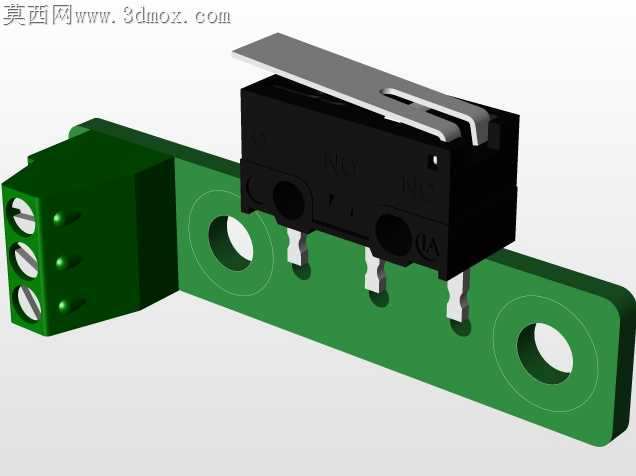

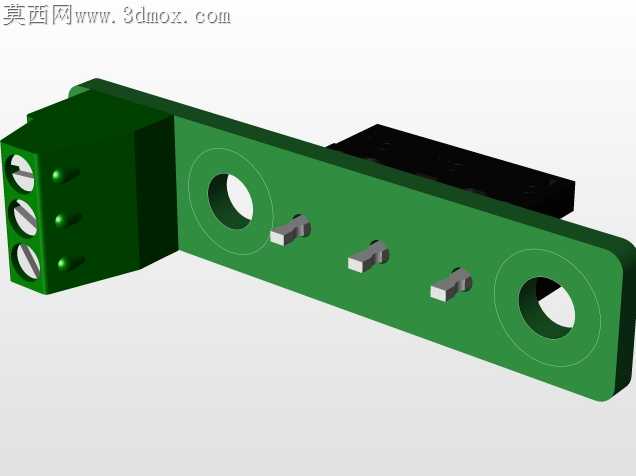

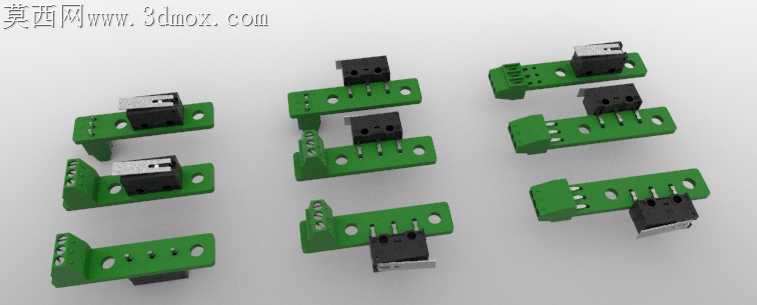

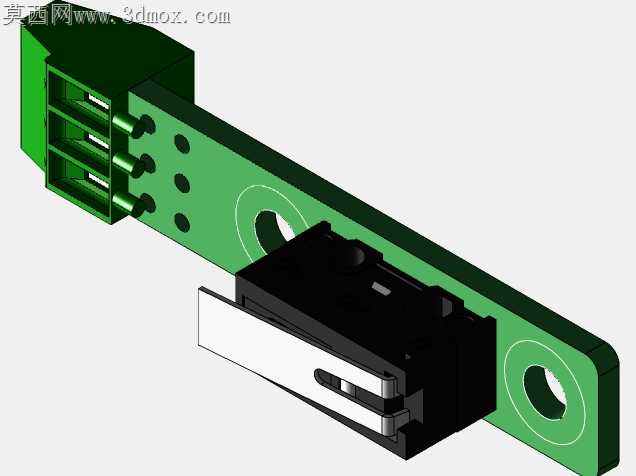

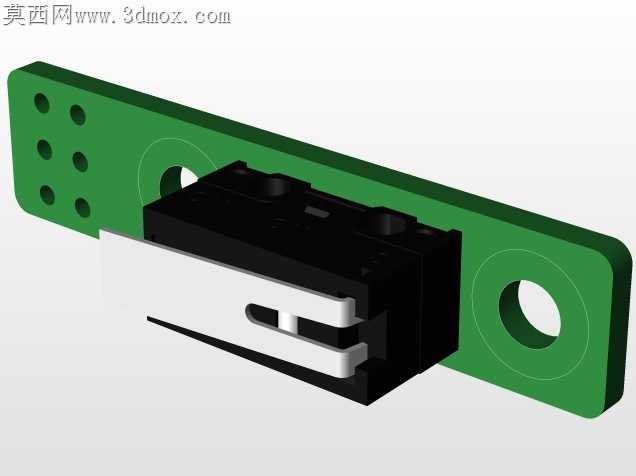

带微动开关的小型终端印刷电路板组件

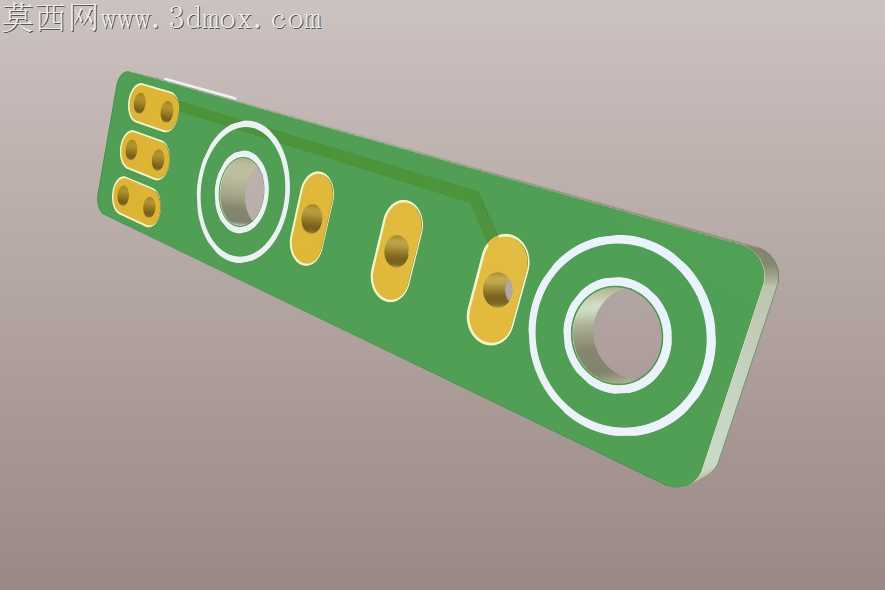

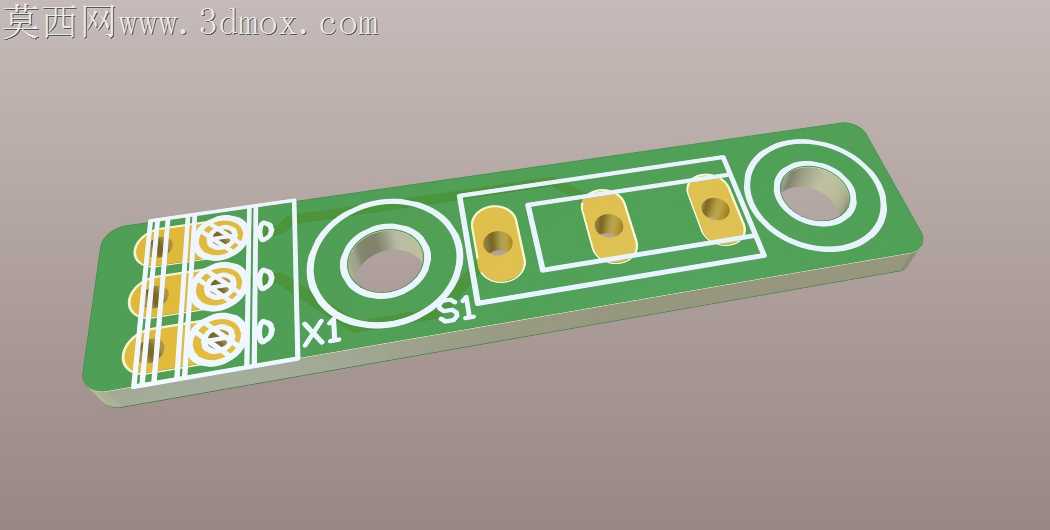

小尺寸PCB组件在自动化设备里最容易踩的坑，就是安装孔位公差失控导致的微动开关触发偏移，这款终端开关组件在结构设计阶段就把加工适配的细节抠到了毫米级。绿色安装基座的沉孔深度做了0.1mm的余量预留，刚好抵消玻纤板冲压成型后的边缘毛边厚度，不用后续人工修磨就能直接卡入设备预设的安装槽，不会出现装配后基座翘曲顶歪开关触片的问题。螺距参数的匹配也藏着巧思，5.08mm的开关焊盘间距刚好对应市面上绝大多数微动开关的引脚宽度，波峰焊的时候不会出现引脚连锡，2.54mm的接线端焊盘间距留足了插针压接的操作空间，工人不用刻意调整烙铁角度就能完成焊线。M3安装孔周边特意做了环形铜箔补强，反复拆装螺丝也不会出现玻纤板开裂掉渣的情况，波纹孔的设计能让螺丝咬合的时候产生微小的形变余量，哪怕安装面板有0.2mm以内的平面度误差，也能靠基座自身的微变形贴紧安装面，不会出现开关悬空导致的触发虚位。触片对应的PCB走线做了圆弧过渡处理，没有直角走线带来的信号干扰问题，哪怕是在数控设备的强电磁环境里，开关的触发信号也不会出现误跳变。基座边缘的定位卡槽做了1°的拔模斜度，注塑成型的时候脱模顺畅，不会出现卡模导致的基座缺角，卡槽和设备导轨的配合间隙控制在0.05mm，推入的时候顺滑不卡滞，到位后又能靠卡槽的微小过盈量固定住，不用额外打胶就能防止设备运行震动导致的组件移位。开关本体和基座的贴合面做了微小的定位凸点，焊锡冷却前就能把开关卡到准确位置，不会出现焊完开关歪扭导致触发行程不一致的问题，哪怕是批量组装也能保证每个组件的触发压力偏差控制在5g以内，不用逐个校准行程。
