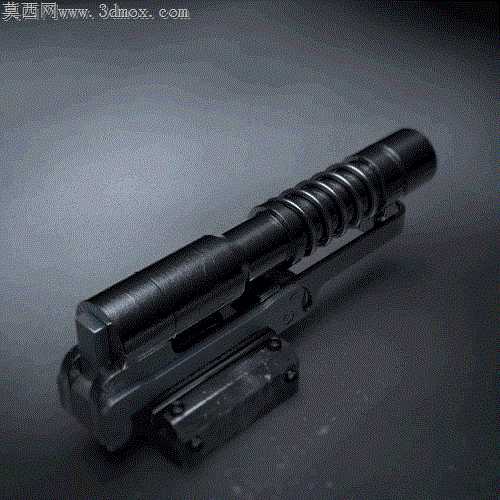

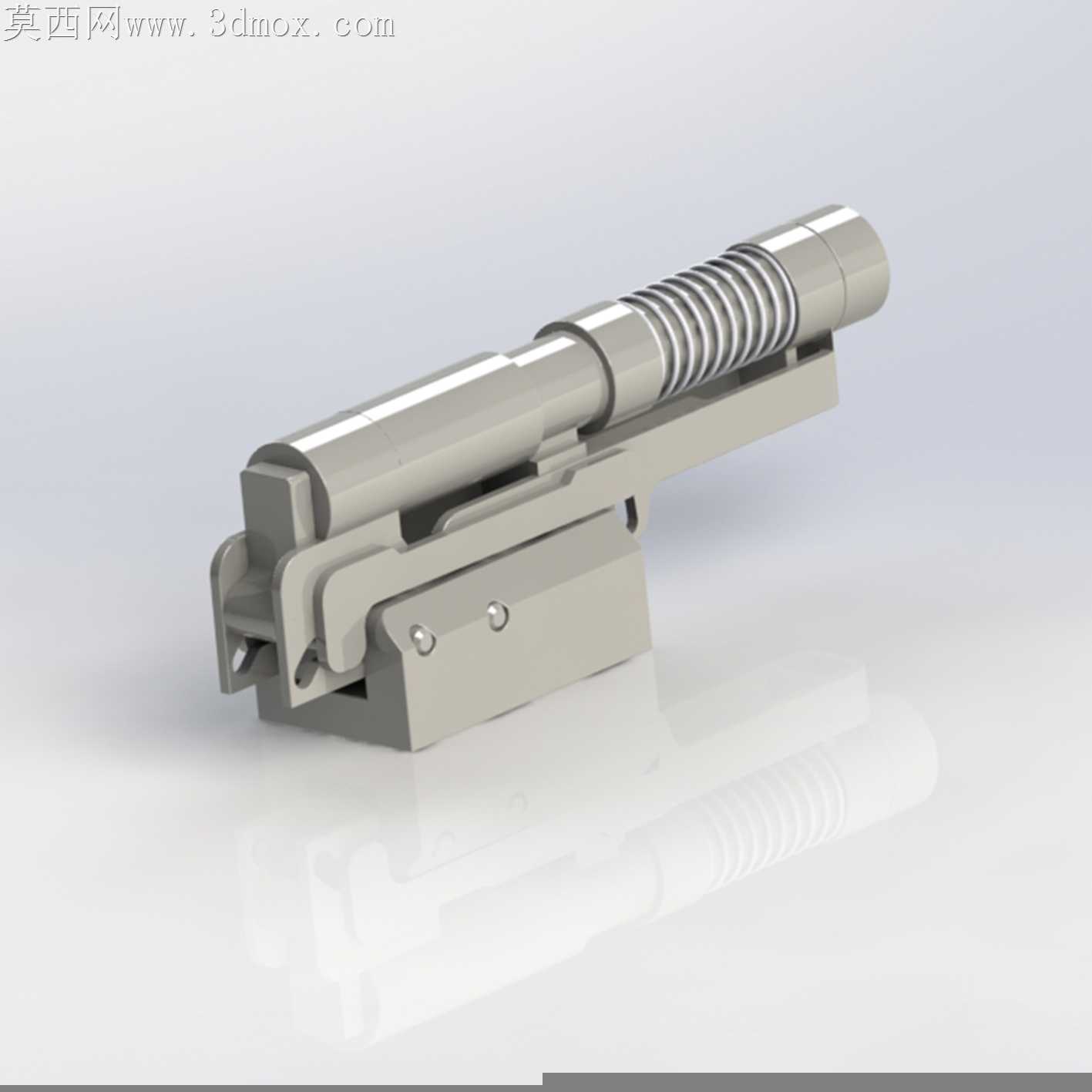

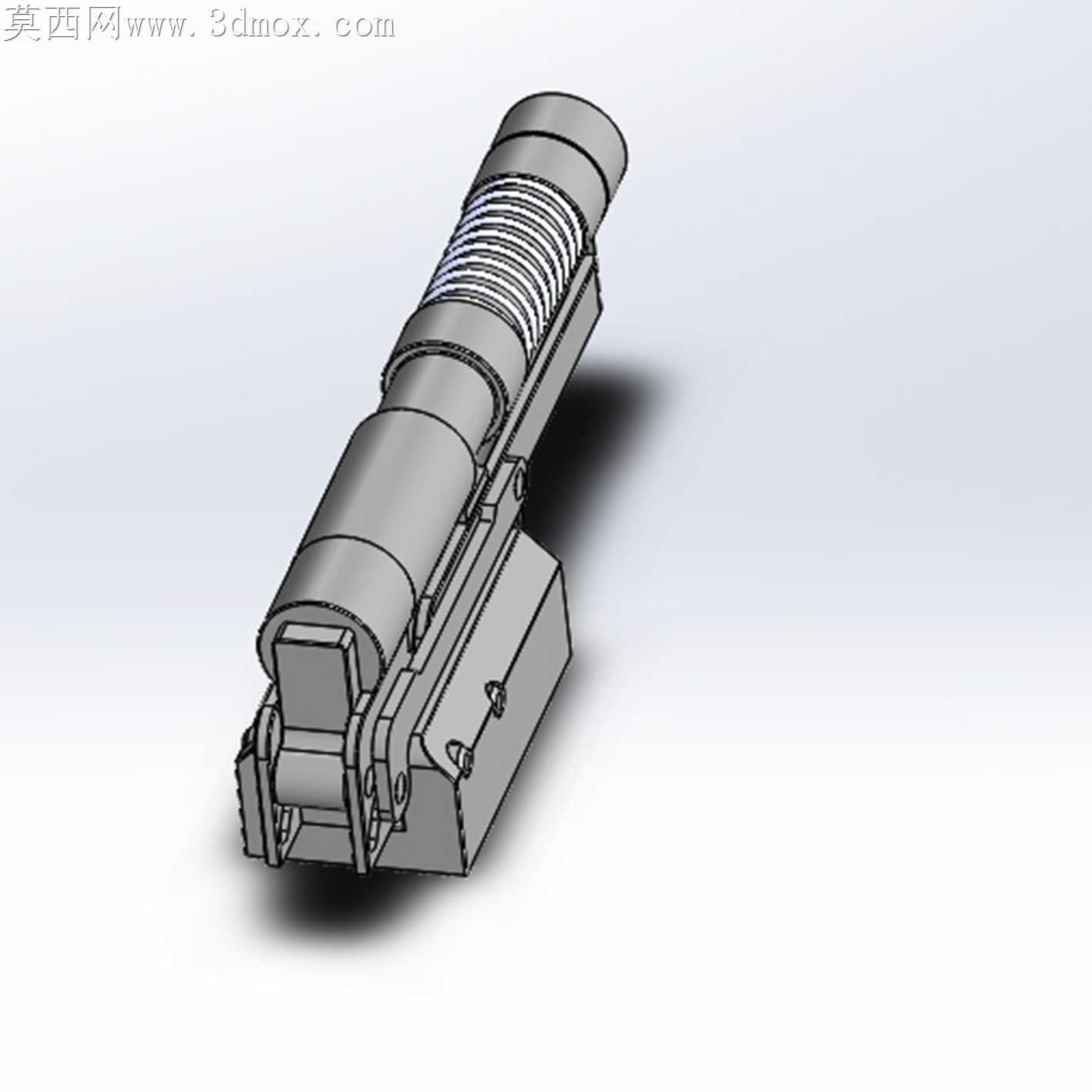

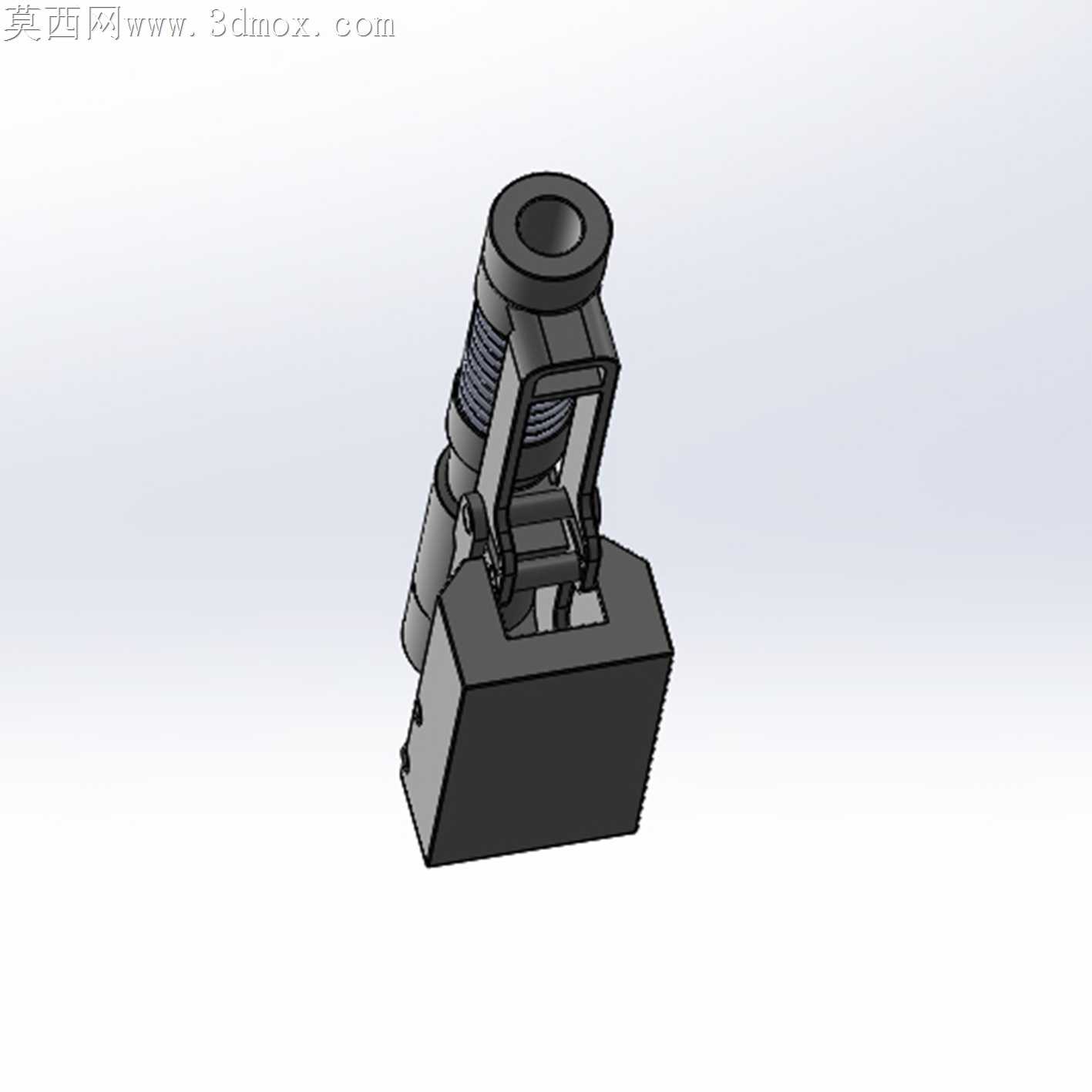

弹簧复位式线性锁止执行机构

该款弹簧复位式线性锁止执行机构，主要应用于小型工业设备的舱门快锁、工装夹具的快速压紧、自动化产线的工位定位场景，也可适配小型检测设备的防护门联锁、便携机电设备的卡扣锁紧环节，在需要频繁手动解锁、自动复位锁止的轻载机械结构中具备较高的实用价值。机构核心功能是通过端部的按压触发实现锁舌的收放，松开后依靠内置圆柱螺旋压缩弹簧的预紧力自动复位完成锁止，无需额外施加持续锁紧力，操作时仅需单指按压端部圆柱段即可完成解锁动作，操作力控制在15-25N区间，符合人机工程学的轻操作要求，不会造成操作人员的手部疲劳。设计过程中优先考虑了结构的紧凑性与动作可靠性，整体采用卧式长条形布局，将弹簧容纳腔、传动摆杆、锁止卡扣三个核心模块集成在同一底座上，底座设置两个沉头安装孔，可直接通过M3螺丝固定在设备安装面，安装边界的长宽高尺寸控制在120mm*30mm*25mm范围内，不会占用过多设备内部安装空间，适配多数小型机电设备的内部安装余量。传动环节采用摆杆式力传递结构，将轴向的按压力转化为锁舌的摆转收合动作，相比直推式锁止结构，该设计能放大弹簧的复位锁紧力，在弹簧预紧力有限的情况下提供足够的锁止保持力，可承受最大50N的轴向脱开拉力，满足轻载舱门、小型夹具的锁止强度要求。所有活动铰接点均采用销轴铆接结构，配合间隙控制在0.05mm以内，既保证动作的顺滑无卡滞，又避免长期使用后的晃动间隙，外壳与内部结构件均采用金属材质加工，表面做哑光防锈处理，可适应常规工业环境下的温湿度变化，不会因轻微锈蚀导致动作失效。弹簧选型经过刚度匹配计算，既保证复位动作的响应速度，按压后可在0.2秒内完成复位锁止，又不会因刚度过大导致按压力过高，兼顾了操作手感与锁止可靠性。底座的安装面做了平面度处理，安装后与设备表面贴合紧密，不会出现凸起或歪斜，锁舌的伸出长度设计为8mm，锁合后搭接量充足，不会因设备运行的轻微振动出现意外脱开的情况，同时锁舌端部做了圆弧导向设计，合门时可自动滑入锁扣位置，无需精准对位即可完成锁合，降低了操作对位难度。
