双缸立式单配汽阀往复式动力装置结构

　　这套立式双缸单阀动力结构，核心面向小型热能动力演示、微型动力输出场景，可适配教学实验台架、小型复古动力装置、模型动力系统的搭建需求，区别于多阀配汽的复杂结构，单阀配汽的设计大幅简化了配汽机构的零件数量，降低了装配调试的难度，同时保留了双缸结构动力输出平顺性好的优势。从实际功能来看，该结构通过单组滑阀完成两个气缸的进排汽时序控制，曲轴采用错拐布置，两个活塞的往复运动相位差90度，能够有效避免单缸结构的死点问题，启动时无需额外盘车即可在进汽状态下顺利启动，输出扭矩的波动幅度远小于同排量单缸结构，适合带动小型发电机、微型水泵等需要稳定转速的负载。

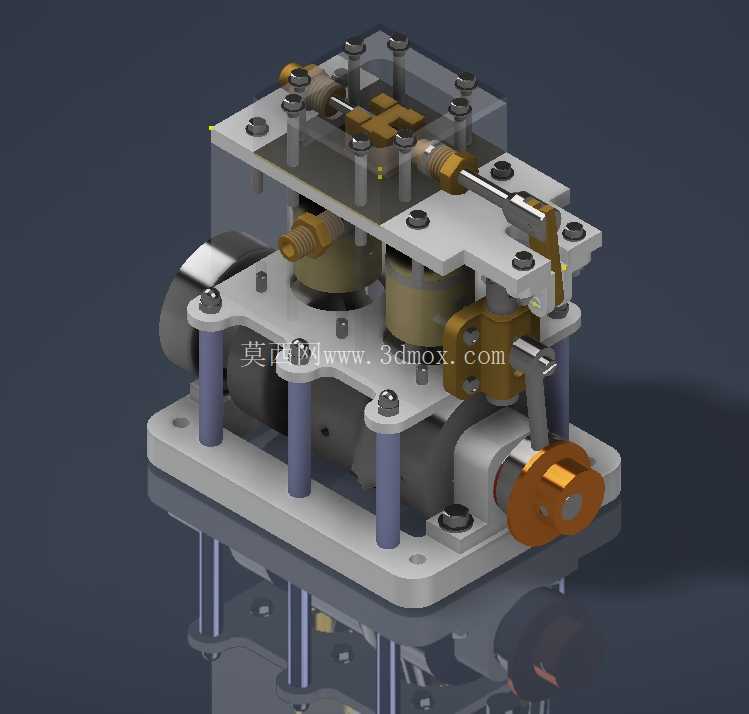

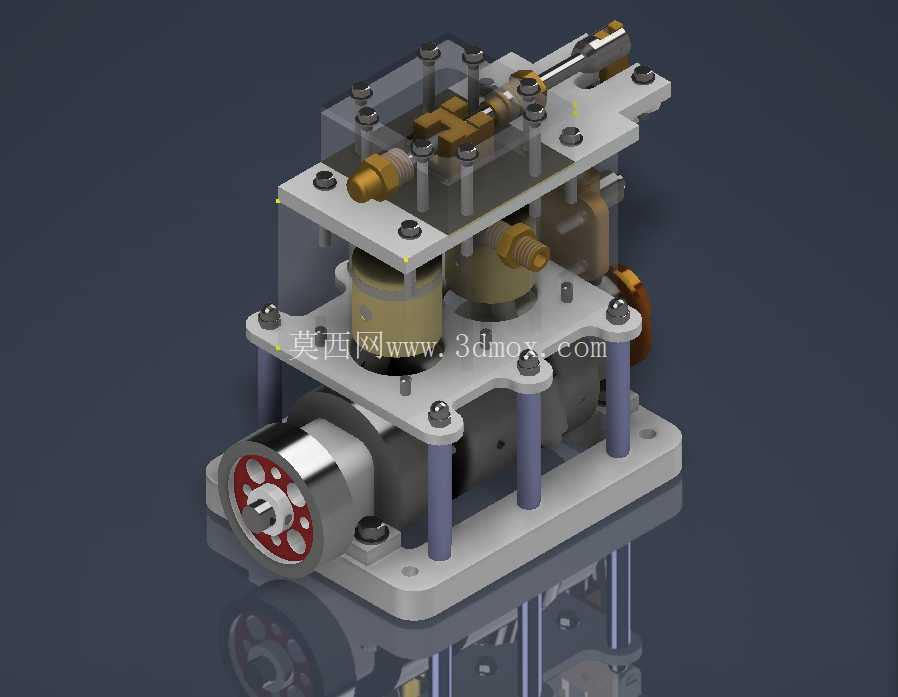

　　设计思路上，整体采用层叠式机架布局，最下层为曲轴箱集成安装底座，预留了四个通孔安装位，可直接通过螺栓固定在配套基座上，中间层为气缸安装板，两个气缸平行竖直布置，缸体与安装板之间采用定位销加螺栓的固定方式，保证缸筒轴线与曲轴连杆机构的垂直度，避免活塞运行中出现偏磨；上层为配汽阀安装板，滑阀机构通过连杆与曲轴端部的偏心轮连接，随曲轴转动同步完成配汽切换，所有立柱支撑采用等长光轴加两端锁紧螺母的结构，既保证了各层板之间的平行度，也方便拆装维护时的层级拆解。

　　安装边界方面，整体结构的长宽尺寸控制在160mm×120mm范围内，总高度不含输出轴端接头为140mm，曲轴输出端从机体侧部伸出，伸出长度22mm，轴径8mm，配套标准平键槽，可直接连接联轴器或带轮；进汽接口设置在配汽阀侧部，采用标准M10×1的管螺纹接口，可直接连接微型锅炉的蒸汽输出管路，排汽口开设在配汽阀下部，可直接通大气或连接冷凝回收装置。结构细节上，活塞与缸筒之间采用活塞环密封结构，设计时预留了0.03mm的配合间隙，既保证密封性能，又避免运行中出现卡滞；连杆两端采用铜套铰接，相比滚动轴承结构更适配低速蒸汽动力的运行工况，抗冲击能力更强，维护时仅需定期加注润滑脂即可；所有外露的紧固件均采用内六角圆柱头螺钉，保证机体外部无突出的棱角，方便在台架上安装布置。

　　实际应用中，该结构可在0.3-0.6MPa的蒸汽压力下稳定运行，额定转速区间为200-800rpm，输出功率约0.2马力，足够驱动小型教学演示负载，也可作为复古动力模型的核心动力单元；装配过程中需要重点调整配汽阀的行程相位，保证滑阀的开闭时机与活塞位置精准匹配，避免出现进汽不足或排汽不畅的问题，层叠板组装时需要采用对角线分次拧紧的方式锁紧支撑柱螺母，避免各层板出现倾斜导致运动件卡滞。不同于大型工业蒸汽机的复杂结构，这套小型化双缸结构在设计时优先考虑了加工与装配的便利性，所有非标准零件均可通过普通铣床、车床完成加工，无需特殊定制工装，适合个人爱好者、教学实验场景下的制作与调试，同时结构完整还原了立式蒸汽机的核心工作原理，可直接用于热能动力转换的原理演示，帮助学习者理解曲柄连杆机构、配汽正时、活塞密封等核心机械结构的工作逻辑。
