电动汽车EFACI电池防护结构分层设计

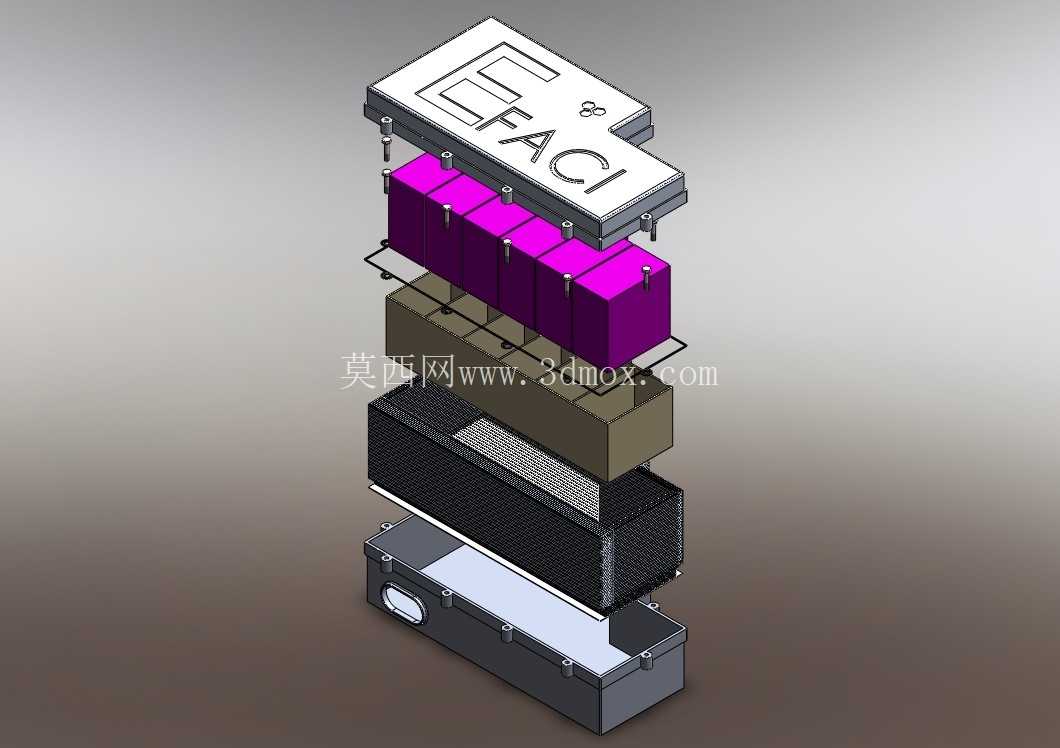

　　这套结构针对纯电动车型底部电池包的碰撞防护需求开发，核心解决侧向柱碰、底部托底冲击场景下的电芯损伤问题，适配UAQ校区工程团队提出的城市通勤电动车轻量化防护方案。从分层装配逻辑来看，最上层为带标识的硬质上盖板，采用冲压成型的金属板材，边缘预留均匀分布的螺栓过孔，孔位公差控制在±0.1mm范围内，保证与下层模组框架的装配同轴度，盖板表面做绝缘喷塑处理，避免高压回路与车身金属件形成导通回路。上盖板下方直接贴合紫色电芯模组区域，该区域为多块方形电芯并排排布的模组单元，模组与上盖板之间预留0.8mm的绝缘泡棉压缩间隙，抵消整车运行过程中的振动位移，防止电芯极柱受剪切力断裂。

　　电芯模组下方设置的橄榄绿色层为蜂窝吸能填充层，也就是方案中提到的HoneyComb面板结构，该层采用铝合金蜂窝芯材复合上下薄铝板的三明治结构，蜂窝胞元为正六边形，边长6mm，芯材壁厚0.2mm，静态平压强度达到1.2MPa，在受到15kN的冲击载荷时可通过胞元逐层压溃吸收70%以上的冲击能量，避免冲击力直接传递到电芯本体。蜂窝层下方的黑色网状结构为导热缓冲层，采用阻燃泡棉复合石墨散热片制作，一方面填充蜂窝层与底部壳体之间的装配间隙，另一方面将电芯工作过程中产生的热量均匀传导到底部壳体，辅助散热，该层厚度设置为3mm，压缩率可达40%，能够吸收不同零件公差带来的装配累积误差。最下层为电池包下壳体，采用挤压铝合金型材拼焊成型，壳体边缘设置翻边结构，与上盖板通过周圈螺栓连接，壳体侧面预留高压接插件安装位，接插件安装面平面度控制在0.05mm以内，保证密封胶圈的压缩量均匀，达到IP67的防护等级。整套结构的安装边界与整车地板下方的安装点完全匹配，整体轮廓尺寸适配A0级纯电动车的底盘布置空间，宽度方向控制在1000mm以内，长度方向适配1200mm的底盘安装跨度，整体高度控制在120mm，不会过多侵占车内乘员舱的垂直空间。

　　设计过程中重点考虑了碰撞能量的传递路径，当车辆发生底部托底时，冲击力首先作用在下壳体，下壳体通过局部变形吸收一部分能量后，剩余能量传递到蜂窝吸能层，通过蜂窝结构的有序压溃将冲击能量耗散，避免刚性冲击直接作用在电芯上；当发生侧面柱碰时，周圈的螺栓连接结构先发生剪切断裂，带动上盖板与下壳体产生相对位移，蜂窝层同时产生侧向压缩变形，吸收侧向冲击能量，防止电芯被挤压变形引发内短路。结构中所有金属零件之间都设置了绝缘隔离层，避免不同金属之间产生电化学腐蚀，同时所有连接螺栓都采用防松设计，涂覆螺纹锁固胶，保证整车全生命周期内的连接可靠性。

　　散热路径设计上，电芯产生的热量一方面通过侧面的导热泡棉传递到包体侧壁，通过侧壁与外界空气的对流散热，另一方面通过底部的导热层传递到下壳体，下壳体外表面可选择性喷涂散热涂层，提升自然对流下的散热效率，在高温环境下可保证电芯工作温度控制在45摄氏度以内。整套结构的分层设计也兼顾了后期维护的便利性，拆卸上盖板的周圈螺栓即可直接接触到电芯模组，不需要破坏吸能层结构，更换电芯后重新按照规定扭矩打紧螺栓即可恢复防护性能，维护成本相比一体式铸铝壳体降低40%以上。在抗振动性能验证层面，整套结构通过了20Hz-2000Hz的随机振动测试，在3g加速度的振动载荷下，各层之间无相对位移，连接螺栓无松动，电芯极柱无应力集中现象，满足整车行驶过程中的振动可靠性要求。密封结构采用发泡硅橡胶密封圈，密封圈压缩量设置为25%，在-40摄氏度到85摄氏度的环境温度范围内都能保持稳定的密封性能，防止雨水、灰尘进入电池包内部引发绝缘故障。
