卧式13立方储水罐体结构设计

在工业供水、厂区临时储水、中小型生产工艺循环水储配场景中，卧式储水罐体的选型与结构设计直接决定了现场安装效率、后期运维便捷性与长期使用可靠性。这款13000L容量的卧式储水罐体，在设计阶段就充分考虑了户外落地安装、日常检修、介质进出的全流程使用需求，没有冗余的装饰性结构，所有外部附件都围绕实际操作场景做了适配。

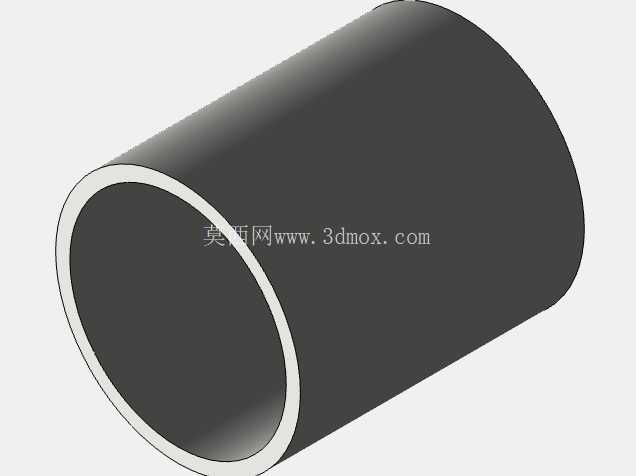

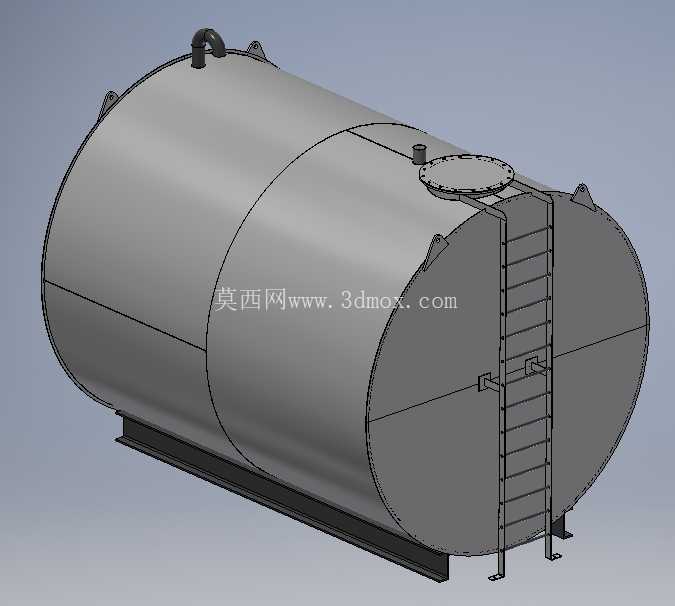

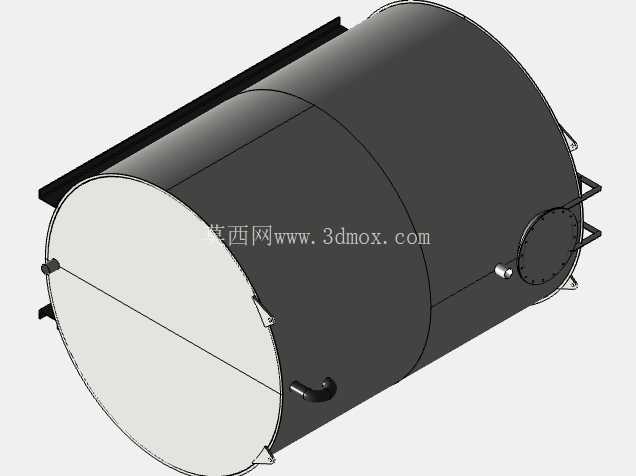

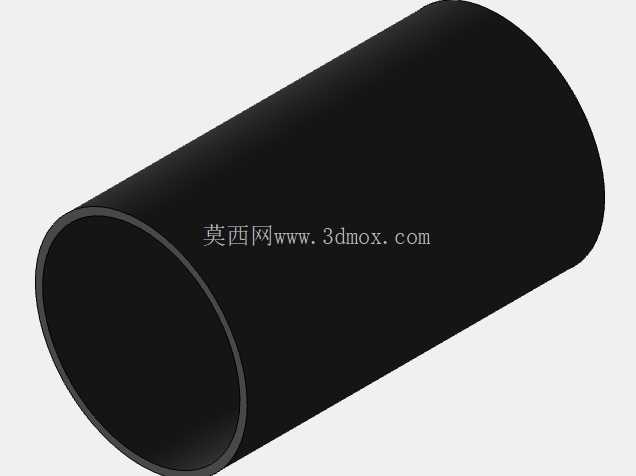

从整体结构来看，罐体采用卧式圆筒形承压结构，两端采用标准椭圆形封头焊接成型，相比平盖封头可以在同等壁厚下承受更高的液体静压力，同时降低焊缝处的应力集中系数，适合长期储存常温清水类无强腐蚀性介质。罐体底部设置了通长的鞍式支座，支座与罐体之间采用焊接连接，支座底部预留了地脚螺栓安装孔位，安装时可以直接通过膨胀螺栓固定在硬化的混凝土基础上，不需要额外制作复杂的安装支架，鞍座的弧度与罐体外径完全贴合，避免局部应力过大导致罐体变形。

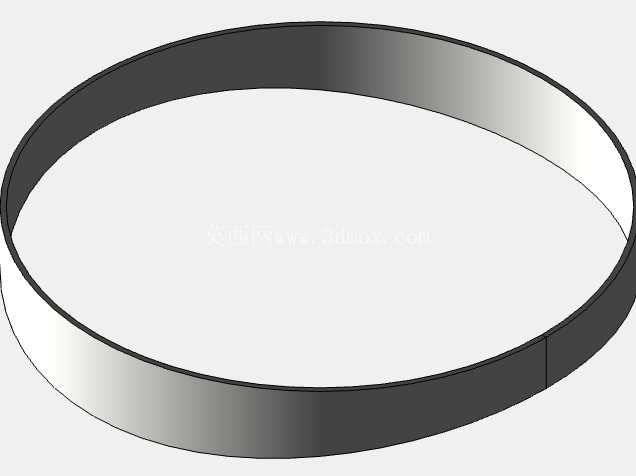

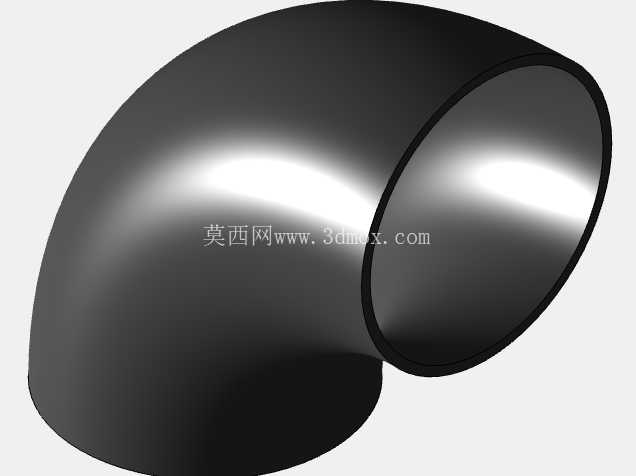

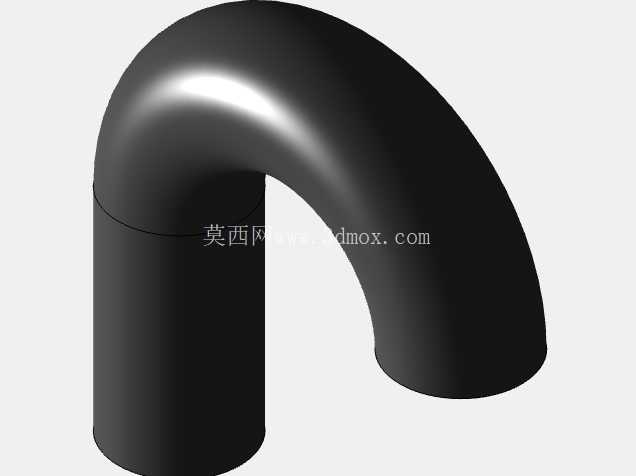

罐体顶部的附件布局完全贴合现场运维逻辑：靠近罐体一端设置了带弯头的通气口，保证罐内液位变化时气压始终与外界平衡，避免抽水时形成负压抽瘪罐体、进水时正压超压的问题；罐体中部靠上位置设置了带法兰的人孔结构，人孔盖采用螺栓压紧密封，后期检修时可以打开人孔进入罐体内部清理水垢、检查内壁腐蚀情况，人孔周边做了凸起的加强圈，避免开孔位置的结构强度下降。

考虑到日常巡检和检修的操作需求，罐体封头一侧设置了直爬梯，爬梯从地面位置一直延伸到人孔操作高度，爬梯踏步采用防滑结构，爬梯与罐体之间通过支架焊接固定，不需要额外依附其他建筑结构，操作人员可以直接通过爬梯到达顶部操作人孔、检查顶部阀门，爬梯的宽度与踏步间距完全符合工业操作平台的安全规范，避免攀爬时出现磕碰、踩空的风险。

在进出水接口的设计上，顶部预留的通气接口可以根据现场需求改装为溢流口，罐体底部鞍座之间预留了排污接口的安装位置，日常使用时可以通过底部排污口定期排出罐底沉积的泥沙、杂质，不需要进入罐体内部就能完成常规排污作业。罐体的壁厚设计充分考虑了13立方水的静压力与户外放置的风载、雪载影响，在无额外保温层的情况下可以适应多数温带地区的户外使用环境，如果用于低温地区，也可以直接在罐体外壁加装保温层，原有外部附件的位置不会与保温层安装产生干涉。

从安装边界来看，这款卧式罐体的整体长度、直径比例经过优化，既保证了13立方的有效容积，又不会因为长度过大导致运输时超宽超长，常规的货运车辆就可以完成整体运输，到场后不需要现场拼接焊接，直接吊装到基础上固定管道即可投入使用。相比立式储罐，卧式结构的重心更低，户外放置时抗风稳定性更好，不需要做过高的基础配重，对于厂区空地面积有限、安装高度受限的场景适配性更强。

在结构细节处理上，罐体所有焊接位置都做了圆滑过渡，外部附件的焊接处都设置了小的加强筋板，避免长期使用后附件脱落；人孔的密封面采用机加工平面，配合橡胶垫片可以实现无渗漏密封，不需要额外打胶密封；爬梯的底部距离地面预留了少量间隙，避免基础沉降导致爬梯受力变形。整个罐体的结构没有复杂的异形曲面，建模过程中所有特征都采用参数化设计，后续如果需要调整容积、更改接口位置，都可以直接通过修改参数快速调整，不需要重新绘制整体结构，对于同系列不同容积的储罐设计可以直接复用这套结构框架，减少重复建模的工作量。

实际应用中，这类储罐除了用于工业生产的循环水储存，还可以用于消防备用水储存、施工现场临时供水、小型供水系统的调蓄储水，结构上的通用性让它可以适配多种不同的使用场景，不需要针对单一场景做大幅的结构修改。设计时没有设置过多的冗余接口，所有预留接口都是常规储水场景必须的结构，既控制了整体制造成本，又避免了多余接口带来的渗漏风险。
