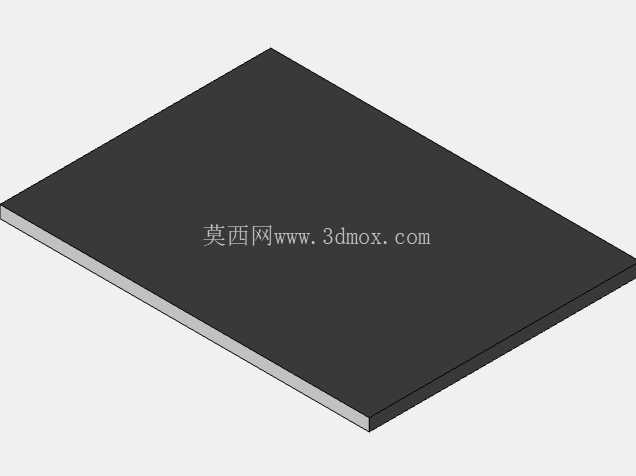

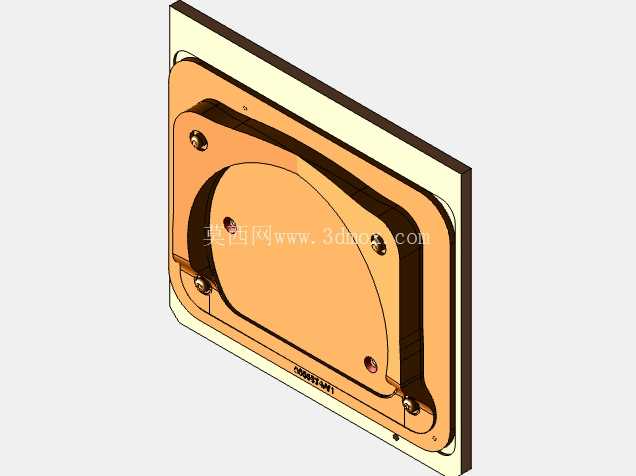

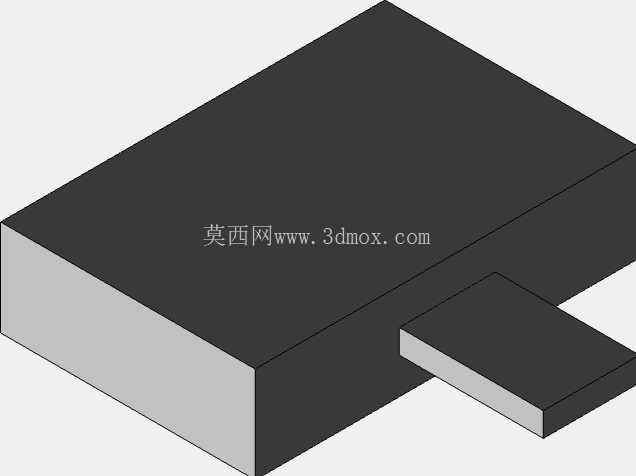

压铸模用矩形标准垫板结构设计

在压铸生产的模架装配体系里，这类矩形平板结构是整套模具承压传力的核心基础构件，日常工况中需要直接承受压铸机锁模力的反复冲击，同时承担动定模部分的重量传导、合模精度基准维持的作用，是压铸模架里不可缺少的底层支撑零件。从实际应用场景来看，这类垫板一般安装在压铸模动模或者定模的最外侧，紧贴模座板与压铸机的工作台面安装，一方面可以分散合模时的集中应力，避免模架其他较薄的模板长期受高压出现形变塌陷，另一方面也可以调整整套模具的闭合高度，匹配不同吨位压铸机的最小模厚安装要求，部分带冷却水道布局的同类型垫板，还可以兼顾模具温度均衡传导的作用，减少生产过程中模温不均导致的铸件尺寸偏差问题。

从设计思路上看，这类平板零件首先要保证平面度的公差要求，上下两个安装面的平行度公差一般需要控制在0.02mm/100mm以内，表面粗糙度达到Ra1.6才能满足合模时的精度传递要求，避免因为垫板平面翘曲导致模架合模错位，最终造成压铸件飞边、尺寸超差的问题。材质选择上一般会选用45号钢或者40Cr调质处理，调质硬度控制在HB220-260区间，既保证足够的抗压强度承受锁模冲击，又具备一定的韧性，避免长期受交变应力出现开裂问题。外形尺寸的设计需要完全匹配模架的周界尺寸，长宽方向比模座板单边小5-10mm即可，厚度方向则需要根据压铸机的锁模吨位计算，一般小吨位160T以下压铸机配套的垫板厚度在20-30mm区间，大吨位1000T以上压铸机配套的垫板厚度需要达到50-80mm，才能保证足够的刚性，不会在锁模压力下出现弯曲形变。

安装边界方面，这类垫板上需要加工对应模架的安装螺丝过孔、定位销孔，孔位的位置度公差需要控制在±0.01mm以内，和模座板的孔位完全对应，保证安装时不会出现错位，部分需要安装顶出限位柱、复位杆导套的垫板，还需要在对应位置加工沉孔或者通孔，沉孔的深度公差需要控制在+0.02mm以内，避免限位柱安装后突出高度不一致导致顶出板倾斜。在实际生产装配过程中，垫板的安装面需要和压铸机工作台面清理干净，不能残留铝屑、油污等杂质，否则会导致合模时垫板受力不均，长期使用会出现局部凹陷，影响整套模具的合模精度。日常维护中也需要定期检查垫板的平面度，尤其是生产批量超过10万模次之后，要检测垫板是否出现形变、表面压痕，如果形变超过0.05mm就需要重新磨平加工或者更换，避免影响后续生产的铸件精度。

从结构功能上看，这类平板垫板看似结构简单，但是在整套压铸模的精度维持体系里作用非常关键，很多现场出现的压铸件飞边超差、模架导柱导套过早磨损、顶出不顺等问题，追根溯源都是垫板初始设计厚度不足、或者长期使用形变后没有及时更换导致的。设计过程中不能因为零件结构简单就忽略刚性计算，尤其是针对大尺寸的压铸模具，垫板的厚度如果只按经验取值偏薄，第一次合模试模的时候就可能出现垫板弯曲，导致模架整体变形，严重的还会损坏模芯零件，造成不必要的成本损失。另外在设计孔位的时候，要注意避开压铸机工作台的T型槽位置，保证模具安装时压块可以稳定压在垫板的边缘位置，不会出现压接悬空的问题，避免生产过程中模具移位造成安全事故。
