卧式螺带混合搅拌设备结构设计

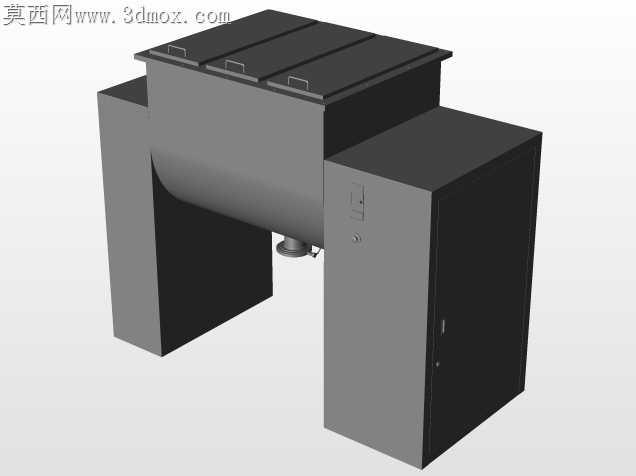

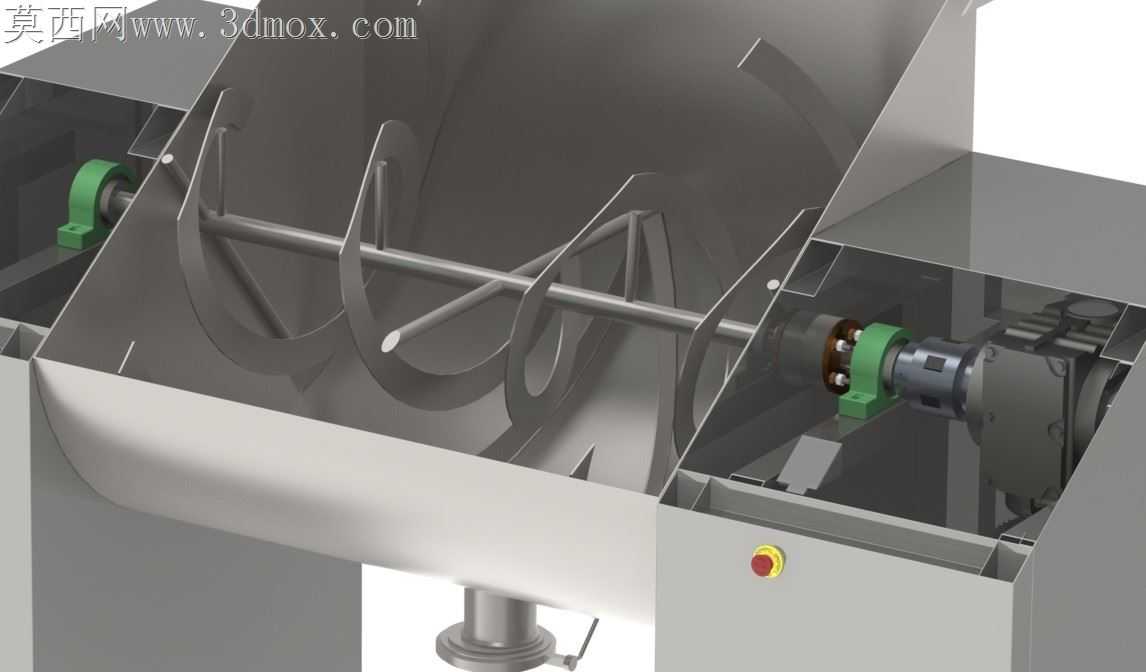

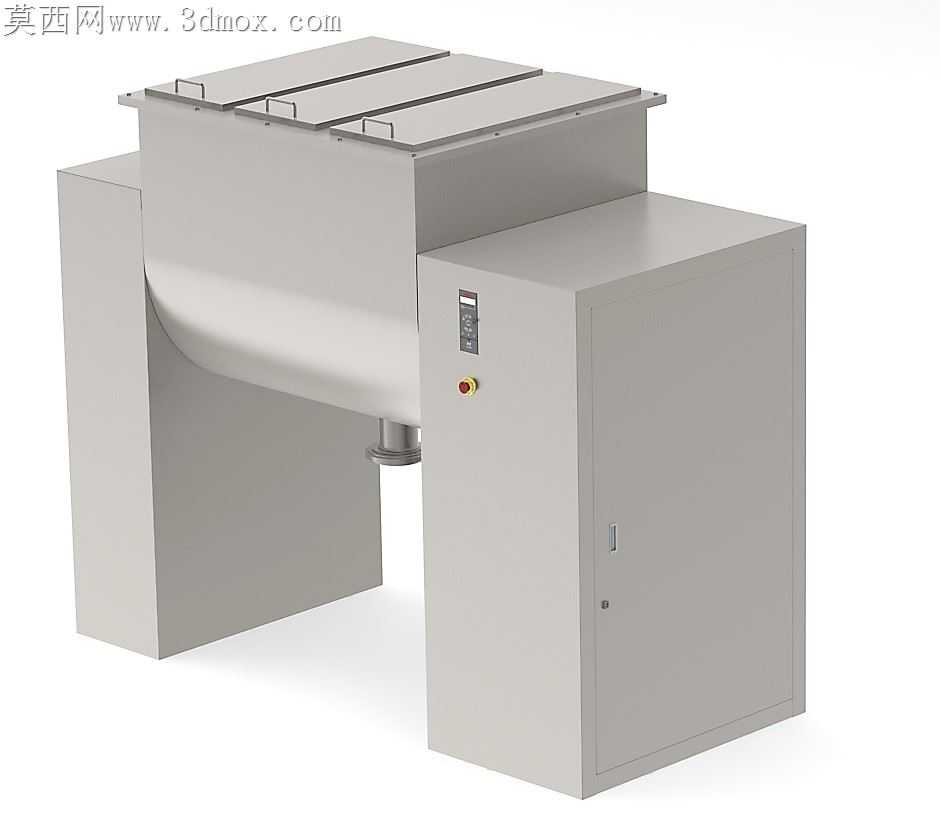

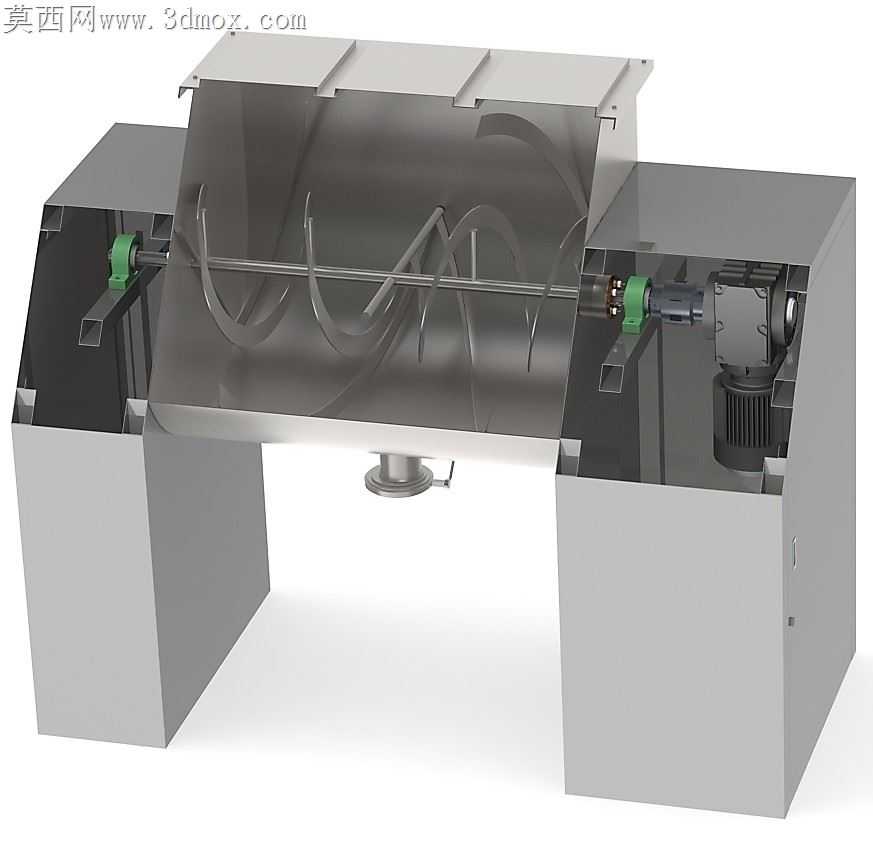

粉体混料现场常出现的轴端漏料、螺带刮壁、残留积料问题，在这套卧式搅拌结构的细节处理里都能找到对应的工程解法。槽体采用U型截面设计，内壁做了整圈的折弯圆角过渡，没有直角积料死角，螺带外缘和槽壁的间隙控制在3mm到5mm之间，既不会因为间隙过小刮蹭内壁产生金属碎屑污染物料，也不会因为间隙过大让壁面粘附的粉料无法被刮除，减少批次间的物料残留。搅拌轴上的双层螺带采用反向旋向设计，外层螺带将两端物料向槽体中部推送，内层螺带将中部物料向两端分流，混料过程中物料同时产生径向翻转和轴向对流，不用额外加装导流板就能实现均匀混合，避免了额外结构带来的积料隐患。两端的轴承座做了独立的腔体隔离设计，和槽体之间加装了填料密封加气封的组合密封结构，运转时通入低压压缩空气在密封腔形成正压，完全阻隔细粉料渗入轴承造成的磨损卡滞，也杜绝了润滑脂泄漏污染物料的风险。传动端的减速电机和搅拌轴采用弹性柱销联轴器连接，柱销上的橡胶缓冲套能吸收螺带带动物料翻转时产生的冲击载荷，避免硬连接造成的轴端疲劳断裂，联轴器外侧加装了可拆卸的安全防护罩，既满足现场安全防护要求，日常检修时不用拆解整个传动端就能快速更换磨损的柱销。槽体底部的出料阀采用大口径蝶阀结构，阀板和槽体内壁齐平安装，没有突出的结构阻挡物料流动，排料时能快速清空槽内物料，阀板的密封面采用耐磨硅胶材质，关闭后无泄漏缝隙，混料过程中不会出现滴漏问题。两侧的支撑机架采用方管焊接结构，焊接后做了整体去应力处理，避免长期承重出现变形导致搅拌轴偏移，机架底部预留了安装地脚的调节孔，现场安装时可以微调水平度，保证搅拌轴的同轴度误差控制在允许范围内。螺带和搅拌轴之间的支撑筋板做了倒角处理，没有尖锐棱角，不会在混料时挂住纤维类物料造成团聚，筋板和螺带、轴体的连接采用满焊工艺，焊后打磨平整，没有焊瘤和缝隙，避免物料卡在焊缝缝隙里变质影响后续批次的产品质量。
