耐火浇注料卧式搅拌设备结构设计

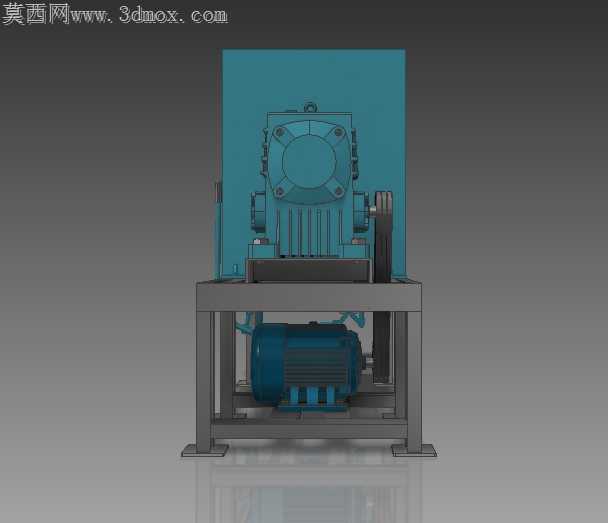

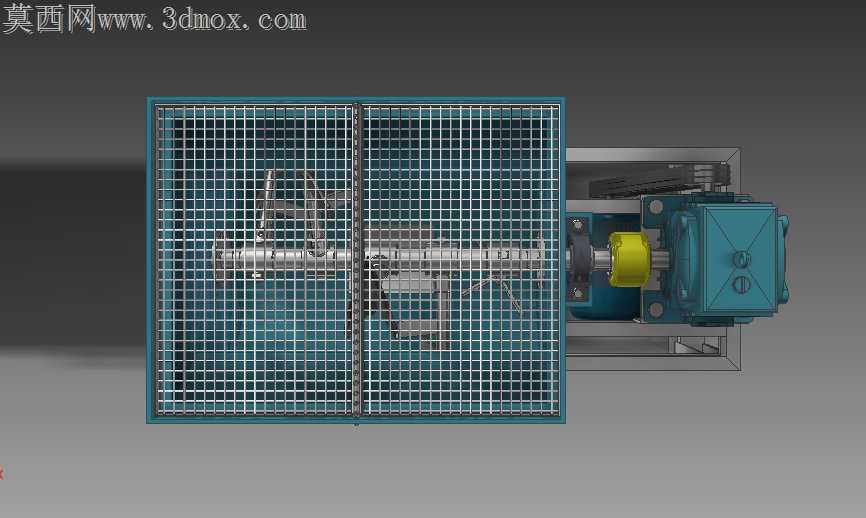

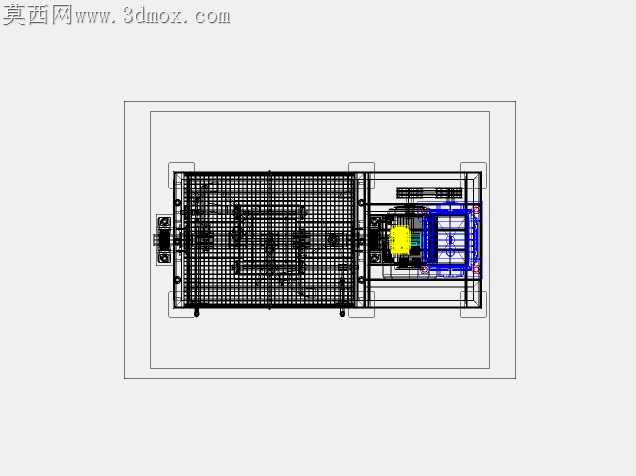

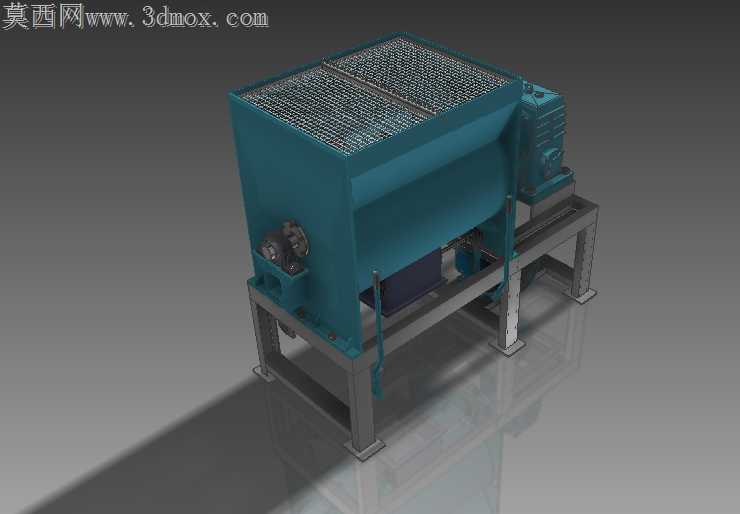

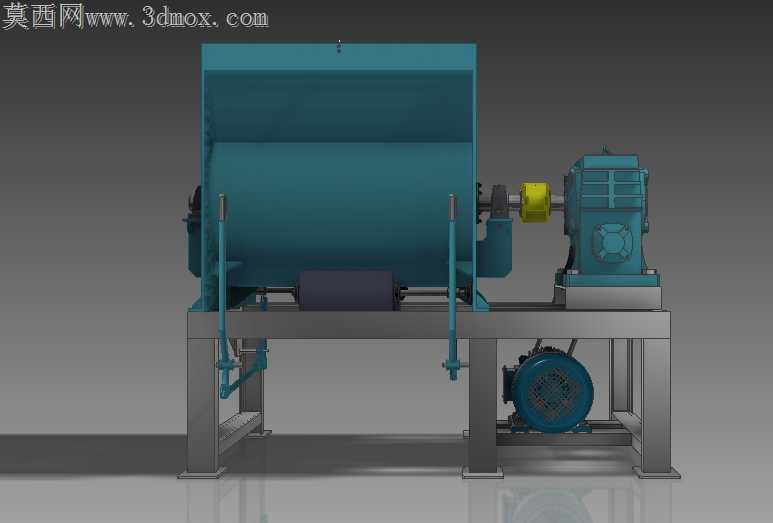

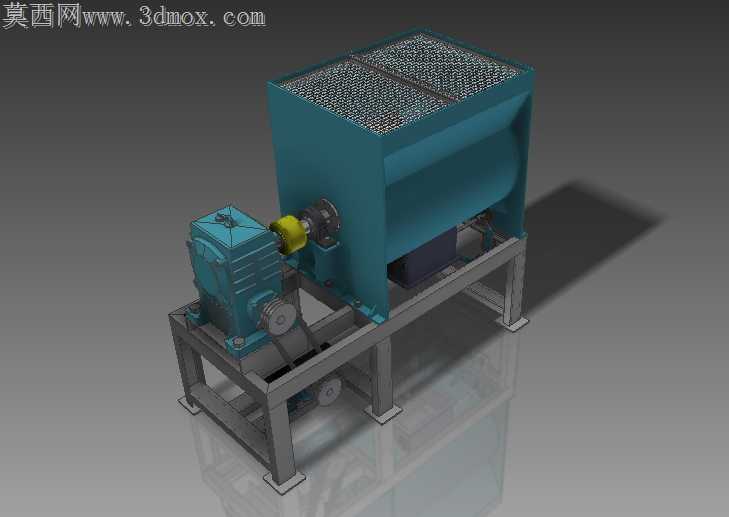

耐火浇注料现场混配常出现搅拌死角、料浆挂壁残留的问题，粗颗粒骨料卡滞搅拌轴端密封的隐患，会直接缩短设备连续作业时长，这套卧式搅拌结构的设计，全程围绕加工适配的核心逻辑做细节调整。搅拌腔体上部的网格防护格栅，没有采用常规整板冲孔结构，拆分成分段式嵌装条网，单块网片尺寸匹配车间常规剪板、折弯设备的加工幅面，无需定制超大工装就能完成裁切压型，格栅条的间隙控制在18mm，刚好阻挡粒径超标的耐火骨料块调入腔体，又不会因为网孔过密造成投料时细粉飞扬堆积在网面。腔体与机架的连接位置，没有直接采用满焊固定，预留了3mm的调整垫片安装位，车间焊接加工时，机架方管焊接产生的形位公差，可以通过不同厚度的紫铜垫片补偿，避免腔体安装后出现倾斜，导致搅拌轴转动时偏磨端盖密封件。端盖位置的密封座特意做了分体式设计，密封件磨损后不需要拆出整根搅拌轴，仅拆卸外侧压盖就能更换盘根，适配耐火材料生产现场粉尘大、密封件损耗快的工况，减少停机维护的拆装工作量。机架支腿底部的方形安装板，提前加工了长圆孔而非圆孔，现场安装打膨胀螺栓时，能抵消地面预埋螺栓的位置偏差，不需要二次扩孔返工。传动侧的电机安装座同样做了可调式腰型孔设计，皮带张紧度调整时无需撬动电机本体，拧动调节螺栓就能完成张紧，避免电机机壳受撬击变形影响同轴度。腔体内部的搅拌桨叶安装角度，没有照搬普通混凝土搅拌机的45度倾角，调整为32度，适配耐火浇注料密度大、流动性差的特性，搅拌时桨叶推动料流形成上下翻腾的循环路径，不会出现腔体底部积料的死角，桨叶与腔体内壁的间隙控制在6mm，既不会因为间隙过小刮蹭腔壁产生异响，也不会因为间隙过大残留厚层料浆，每次作业结束后仅需少量清水冲洗就能完成清洁。腔体外侧的加强筋，没有采用等间距排布的常规设计，在进料口下方、传动端轴承座对应的腔体位置加密了筋板数量，这两个位置是投料冲击、传动扭矩负载最大的区域，加密筋板后能避免长期满负荷作业出现腔体变形，其余位置的筋板适当放宽间距，在保证结构强度的前提下减少焊接工作量，降低焊接变形的概率。
