RS232串行端口接口连接器三维建模作品

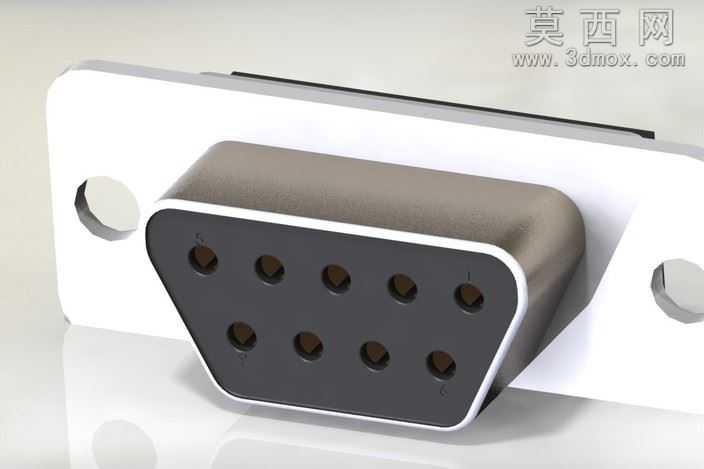

本作品为RS232串行端口接口的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业接插件的实际生产尺寸规范，还原真实产品的结构比例与细节特征。建模初期首先梳理RS232接口的结构逻辑：该接口分为公头与母头两个核心部分，本次呈现的是常用的DB9母头结构，首先绘制接口前端的插合面轮廓，精准定位9个针孔的排布位置，严格遵循梯形插合面的斜边角度、上下两排针孔的错位间距，确保插合面的尺寸公差符合通用串行接口的行业标准，保证虚拟模型与实体产品的装配匹配度。主体外壳部分采用实体拉伸与倒角结合的建模方式，还原金属外壳的弯折弧度、侧边安装固定耳的开孔位置与孔径大小，固定耳的开孔做了沉台细节处理，还原实际产品安装时螺丝沉头的容纳结构，外壳边缘做了均匀的圆角过渡，模拟实体产品冲压成型后的圆滑边缘，避免尖锐棱角的建模失真。插合面的黑色绝缘基座部分，单独拆分建模，赋予哑光深色塑胶材质，每个针孔都做了内凹的深度处理，还原插孔内部的空腔结构，针孔边缘做了微小的倒角，模拟注塑成型的工艺特征。金属外壳部分赋予磨砂金属材质，调整材质的粗糙度与反射参数，还原镀锌钢板外壳的哑光金属质感，固定耳的安装平面做了轻微的磨砂纹理处理，模拟实际产品冲压后的表面质感。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮接口主体，辅助光源补全暗部细节，添加柔和的地面反射效果，突出接口的结构层次与材质差异，清晰展现插合面的针孔排布、外壳的安装结构、整体的轮廓造型。建模过程中对接口的内部衔接结构也做了还原，绝缘基座与金属外壳的卡扣卡位、外壳尾部的线缆出线槽结构都逐一呈现，并非仅做外观面的建模，确保模型可用于装配模拟、结构展示、教学演示等多种场景，整体模型布线规整，特征参数化可编辑，可根据需求调整尺寸规格适配不同的设计场景，完整还原了RS232串行接口的工业设计特征与结构细节。
