十字轴式万向节传动连接组件结构设计

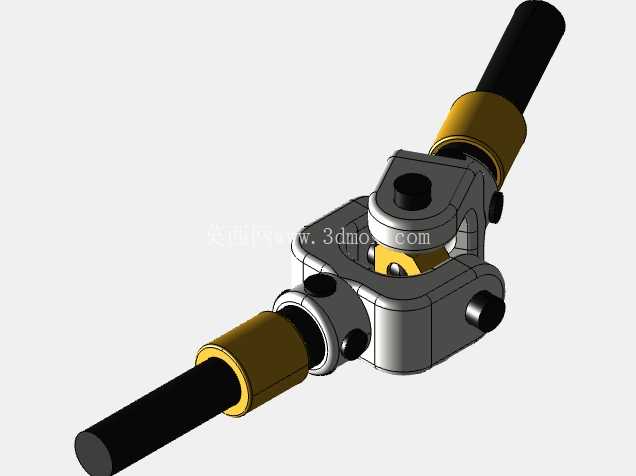

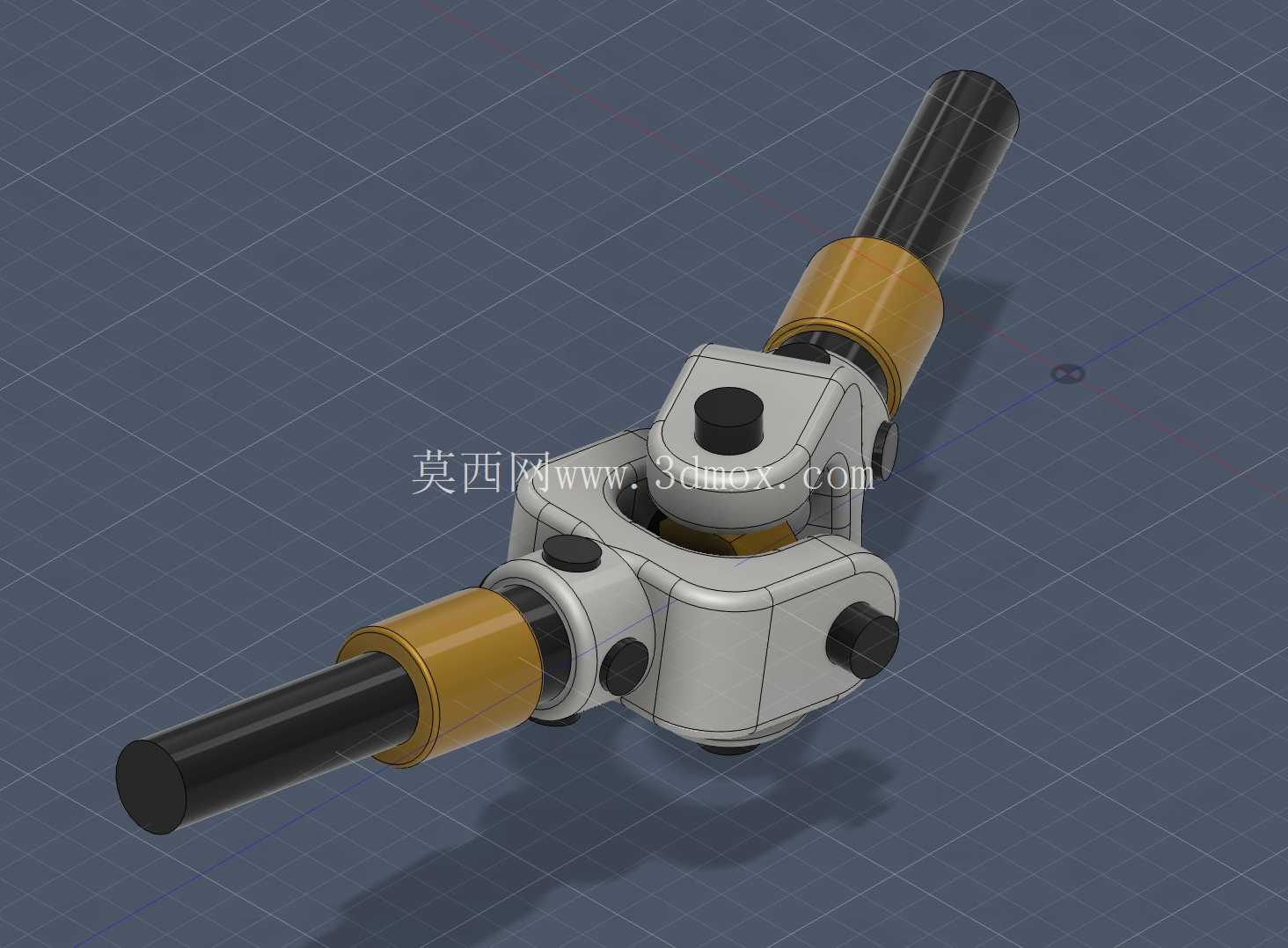

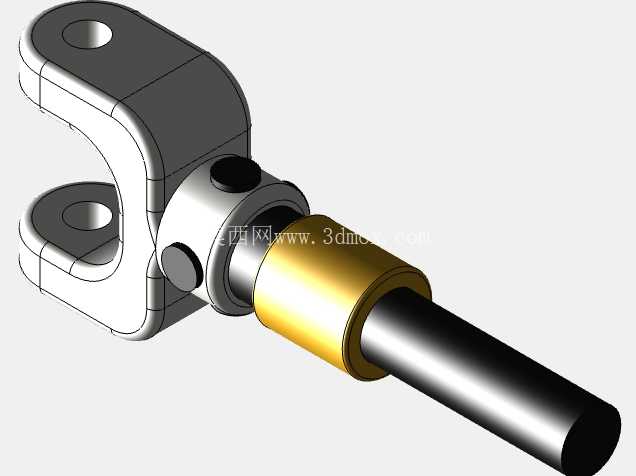

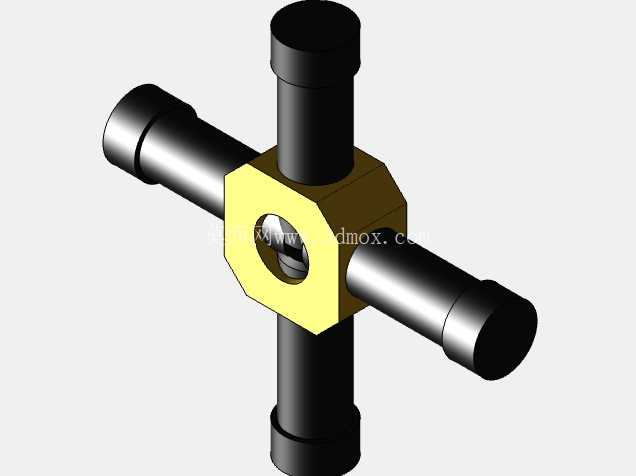

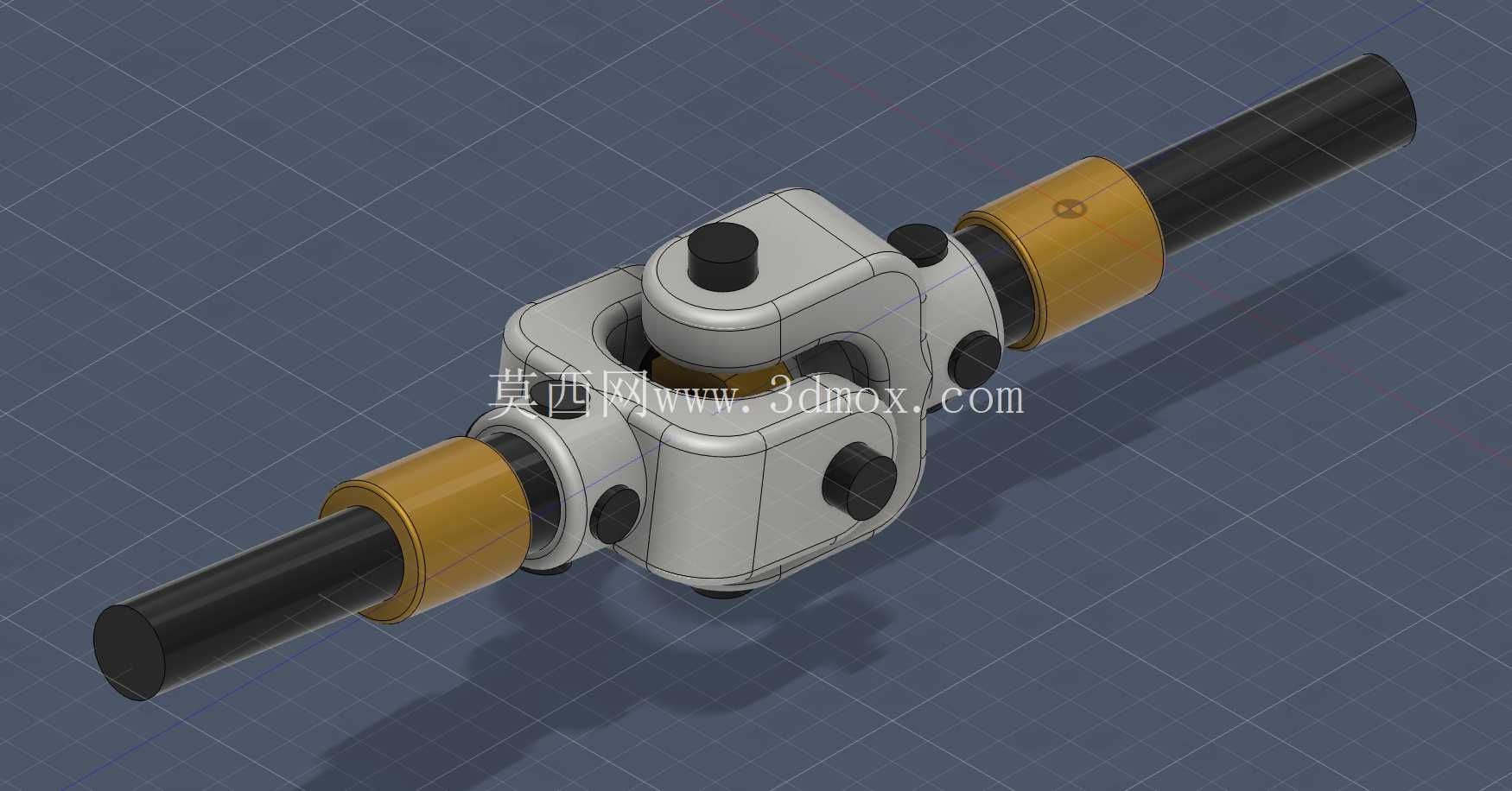

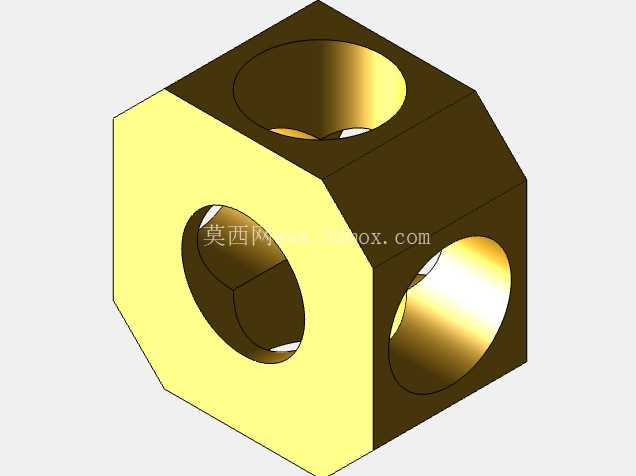

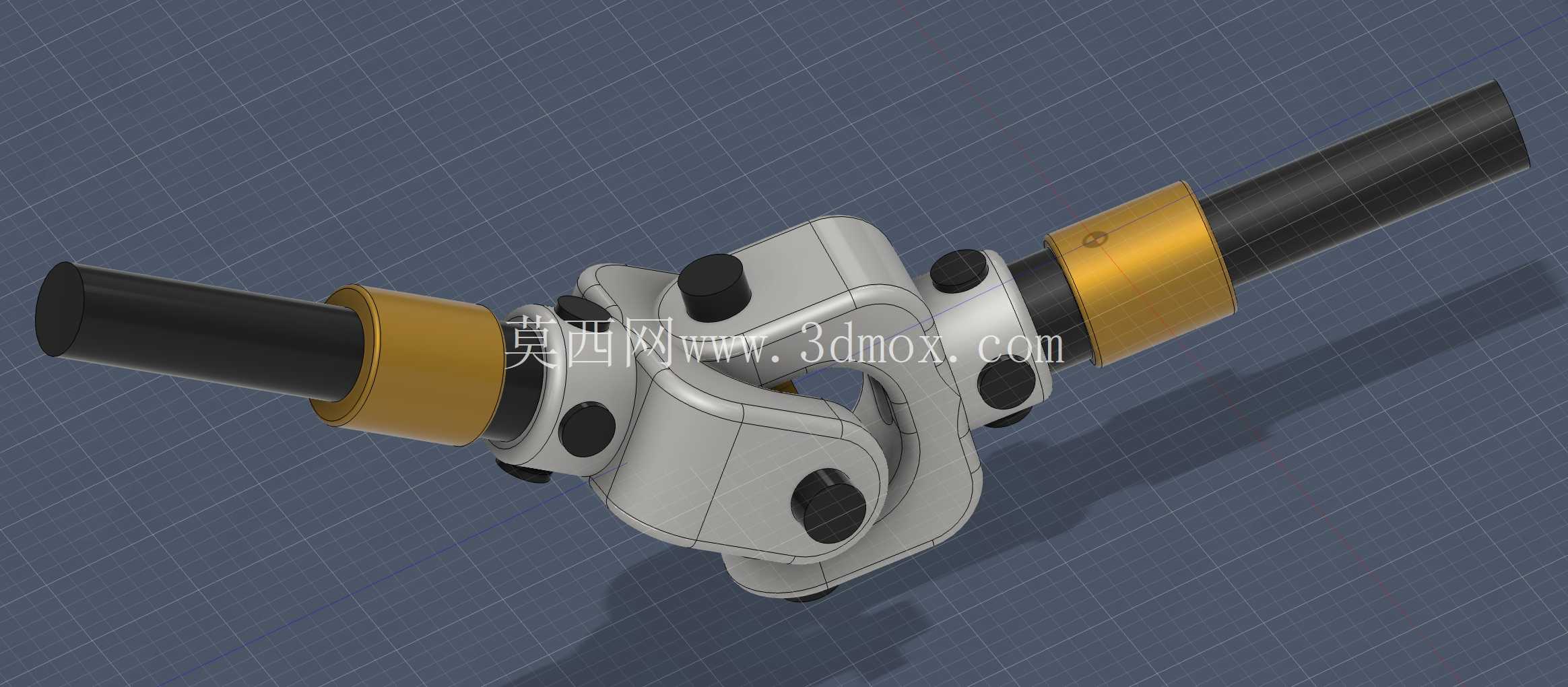

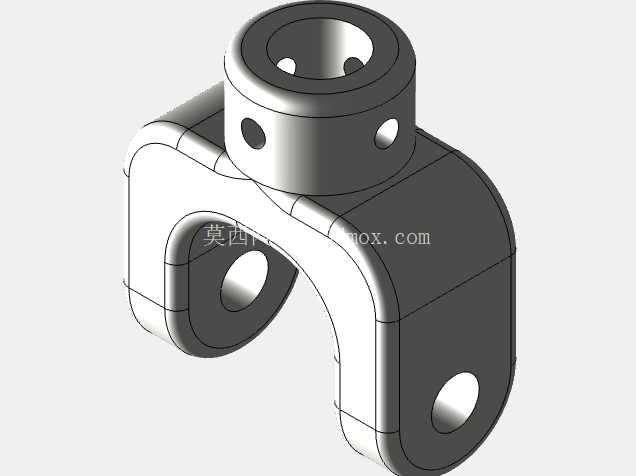

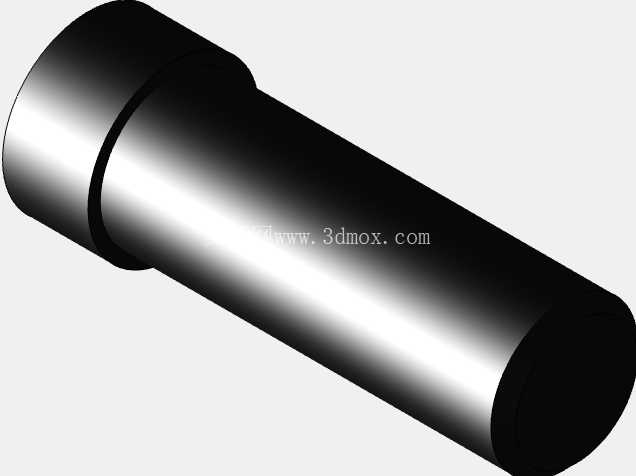

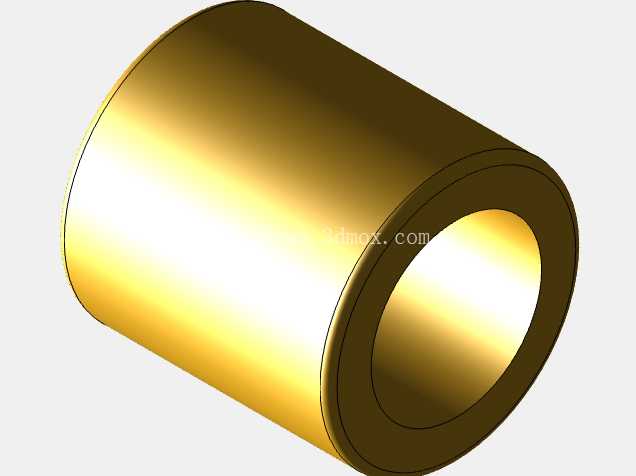

　　在各类需要变角度传递扭矩的机械传动场景中，万向节是解决两轴轴线不共线、存在角位移工况下动力传输的核心部件，这套十字轴式万向节组件，覆盖了从轻型输送设备、小型工程机械操纵机构到非标自动化传动工位的常见使用需求，区别于固定式刚性联轴器仅能传递同轴扭矩的局限，该结构可在两轴夹角动态变化的过程中保持连续扭矩输出，不会出现传动卡滞或扭矩中断的问题。从结构组成来看，整套组件包含两个叉形接头、十字传动销、轴向定位螺栓、锁紧螺母以及配套的轴套衬层，两个叉形接头分别与两侧的传动轴配合，通过十字销实现两个方向的转动自由度，十字销的四个轴颈分别嵌入两个叉头的对应安装孔内，每个轴颈位置都设置了耐磨衬套，降低转动过程中的接触磨损，延长部件的实际使用寿命，避免长期交变载荷下出现轴颈松旷、传动间隙过大的问题。

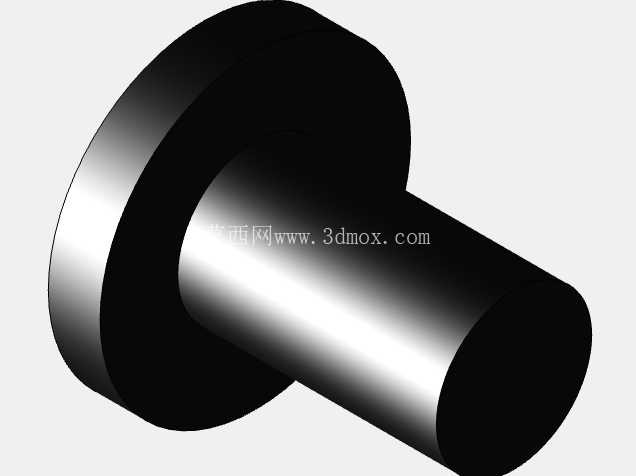

　　设计过程中优先考虑了安装边界的适配性，两侧传动轴的配合直径按照常规轻型传动的通用尺寸设定，叉头的外部轮廓做了圆弧过渡处理，没有突出的尖锐棱角，既避免了转动过程中与周边防护结构发生干涉，也能减少应力集中带来的结构断裂风险，十字销的定位采用螺栓锁紧结构，而非传统的卡簧定位，在承受冲击载荷时的防松脱表现更稳定，适合存在正反转切换、载荷波动的传动工况。实际选型使用时需要注意，单组万向节的传动存在瞬时转速波动，当两轴夹角过大时会带来明显的振动和附加载荷，因此常规使用场景下建议将工作夹角控制在合理范围内，如果需要消除转速波动实现等速传动，可采用两组该万向节配合中间轴进行串联布置，保证输入与输出端的转速同步。

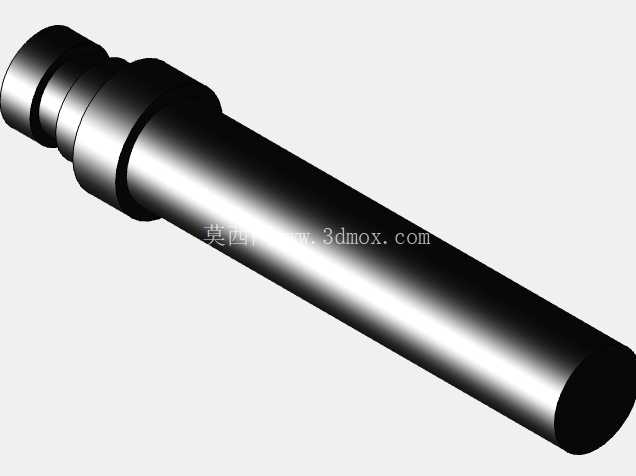

　　组件的轴向尺寸经过紧凑化设计，整体安装长度适配多数窄空间传动工位的布置需求，两侧轴端的配合段设置了定位轴肩，安装时可直接抵靠轴肩完成轴向定位，不需要额外调整轴向位置，降低现场装配的难度。从受力特性来看，十字销作为核心传力部件，其轴颈直径经过载荷校核，可满足额定扭矩下的接触强度要求，叉头的耳板厚度也对应做了加强处理，在承受最大瞬时冲击扭矩时不会出现耳板开裂的问题，锁紧螺母采用标准细牙螺纹，防松性能可靠，日常维护时仅需定期检查衬套磨损量和螺母锁紧状态即可，不需要复杂的拆解维护流程。

　　在非标设备设计过程中，这类万向节组件常被用在电机输出端与从动机构存在安装偏差、或者工作过程中从动端存在位置摆动的场景，比如小型升降设备的动力传递、摆动工位的旋转动力输入、操纵机构的力矩传递等，相比柔性联轴器，其可适应的轴间夹角更大，传递扭矩的刚性更强，不会出现柔性元件老化失效的问题，在环境温度较高、存在油污的工业场景下适配性更好。建模过程中对各个配合面的公差做了对应设定，叉头孔与十字销轴颈的配合采用间隙配合，保证转动灵活的同时控制径向间隙在合理范围，避免间隙过大带来的传动冲击，螺栓与销孔的配合采用过渡配合，保证定位精度，轴套与传动轴的配合根据实际使用需求可选择间隙配合或者键连接固定，适配不同的安装固定方式。
