工业级C型夹紧夹具组件结构设计

在机械加工、装配维修、工件固定等多个工业场景中，C型夹具都是一线作业人员接触频率极高的工装构件，这类构件的核心作用是通过螺旋进给的机械力，将待加工工件、待装配部件牢牢压紧在作业基准面上，避免作业过程中工件出现位移、翘曲、振动等影响加工精度或装配质量的问题。这套C形夹组件的整体结构围绕手动螺旋夹紧的核心原理展开，没有复杂的气动、液压驱动单元，完全依靠纯机械结构实现夹紧力的输出与保持，非常适合无外接动力源的现场维修、小批量工件装夹、临时工装固定等场景使用。

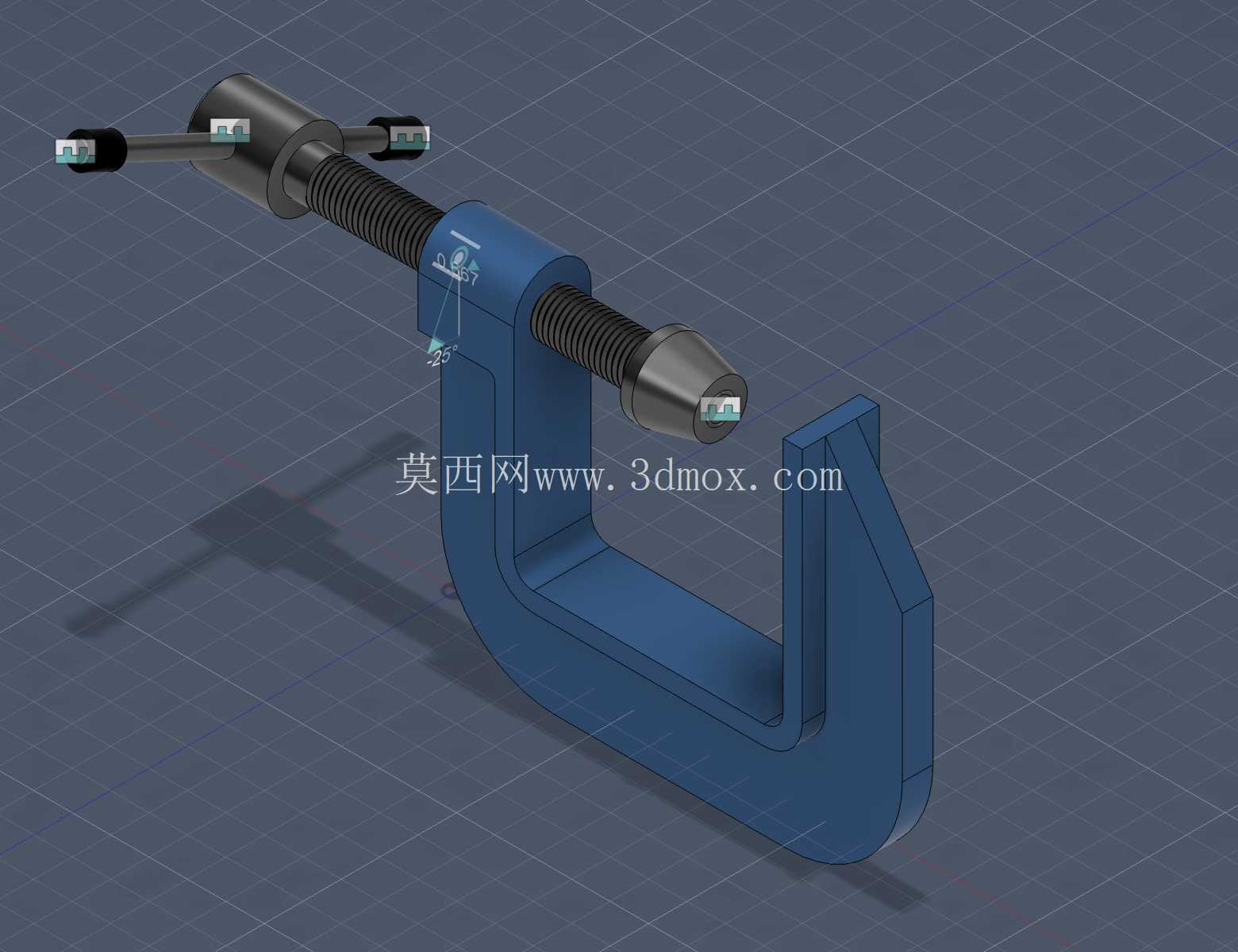

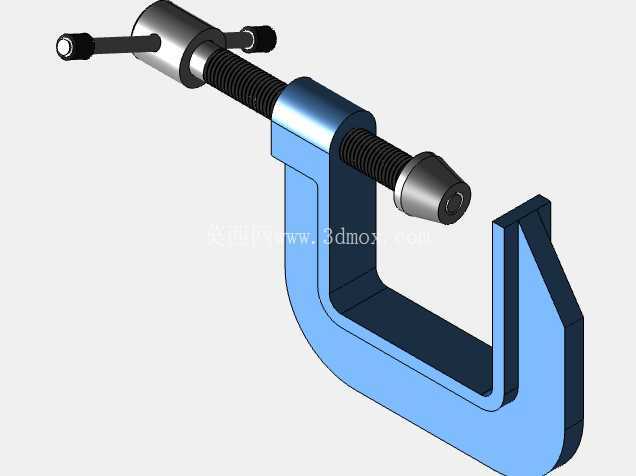

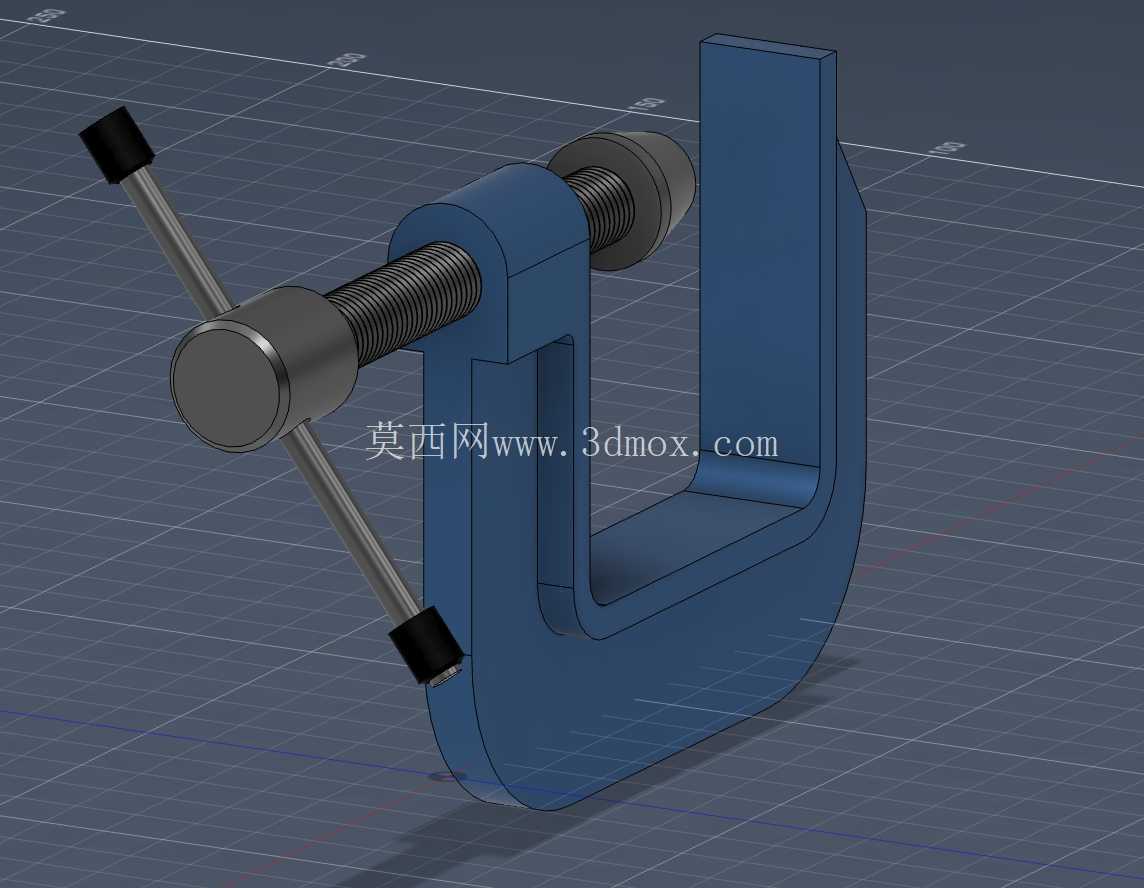

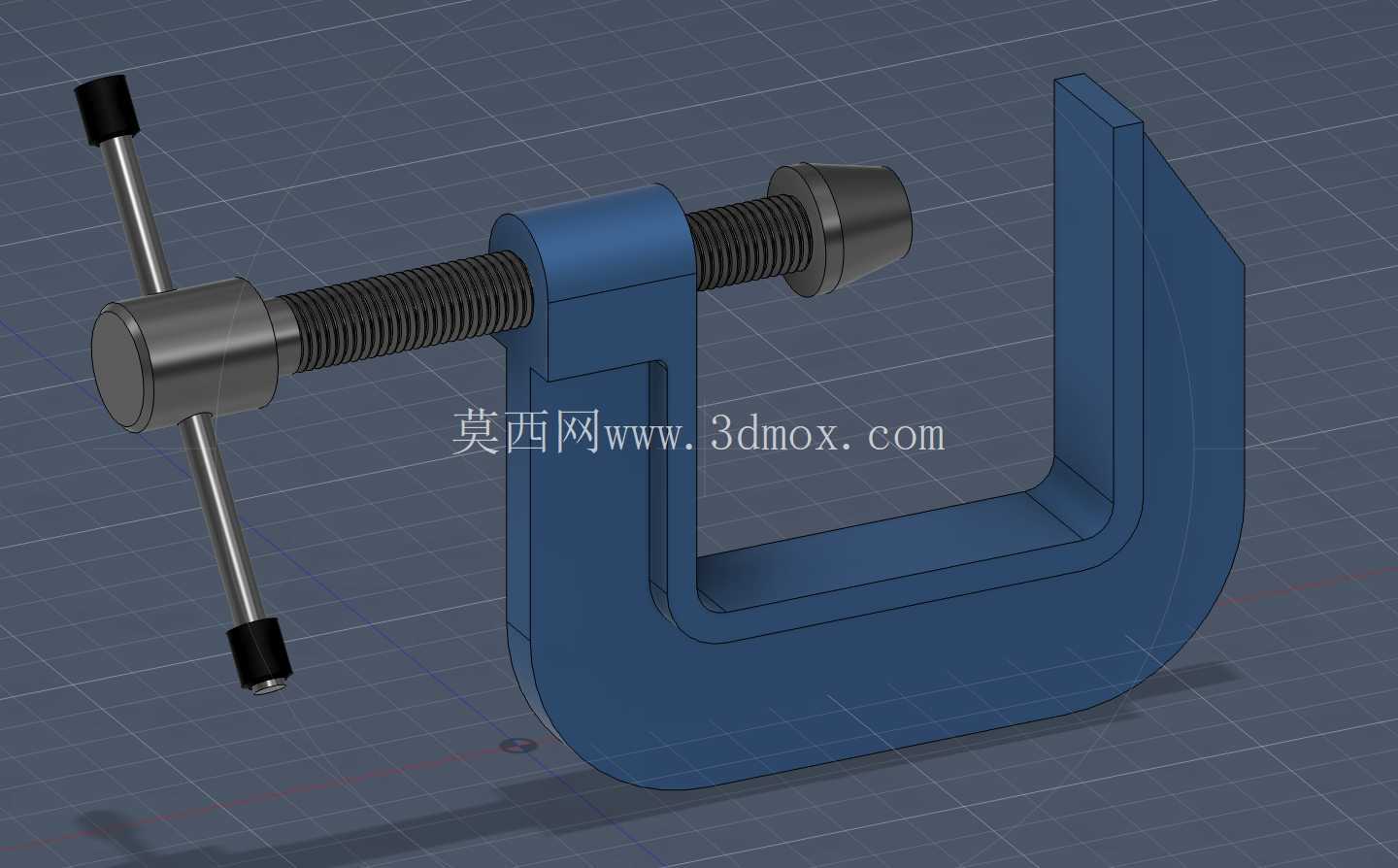

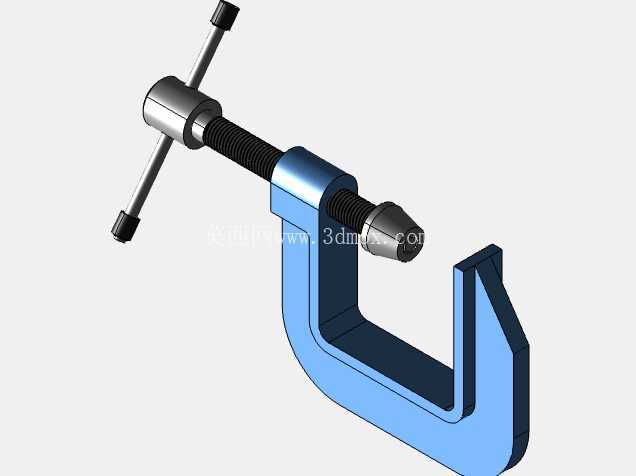

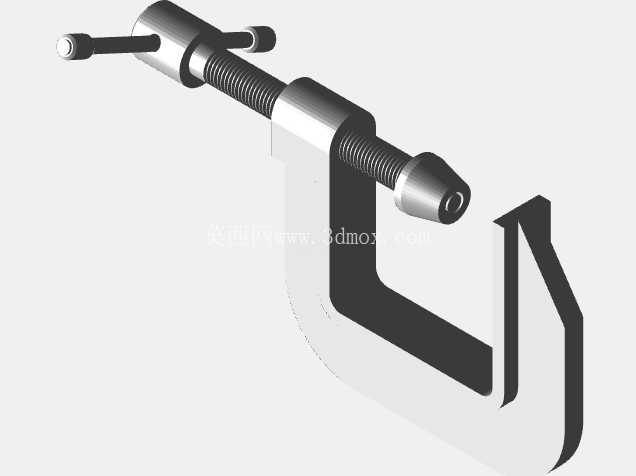

从结构组成来看，整套组件拆分后包含五个独立零件，分别是承担整体受力框架的C形铸铁主体、传递进给推力的传动螺杆、用于手动施加旋转扭矩的横杆、与工件直接接触的压头衬套、以及螺杆端部的限位端盖。其中C形主体采用铸铁材质，正是考虑到铸铁本身具备优异的抗压强度与减震性能，在承受大夹紧力时不会出现明显的弹性形变，同时铸铁的铸造工艺成熟，能够以较低的成本成型出C形的深喉结构，喉深尺寸的设计直接决定了夹具能够夹持的工件边缘宽度，这套结构的喉深预留了足够的作业空间，能够覆盖常规厚度的板材、型材、小型组装件的夹持需求，开口行程则通过螺杆的有效进给长度控制，可适配不同厚度的被夹物件，从薄金属板到一定厚度的方钢、木块都能在行程范围内实现可靠压紧。

设计过程中，螺杆与C形主体的配合段采用了标准梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间反复旋紧、松开也不容易出现滑牙、磨损过快的问题，能够承受更大的轴向夹紧力。螺杆尾部的横杆采用贯穿式安装，不需要额外的专用扳手，作业人员直接用手转动横杆就能带动螺杆旋转进给，在需要更大夹紧力的场景下，也可以借助套管加长力臂，进一步放大输出的压紧力，这种设计充分考虑了现场作业的工具适配性，不会出现必须配套专用工具才能使用的局限。压头位置的衬套采用碳钢材质加工，与工件接触的端面做了圆角钝化处理，避免旋紧过程中尖锐的金属边缘压伤工件表面，同时衬套与螺杆端部采用活动连接结构，在螺杆旋转进给时，压头可以保持相对静止，不会跟转摩擦工件表面，减少对工件接触面的划伤风险。

从安装边界与使用场景适配来看，这套C型夹不需要固定安装在特定工作台面上，属于便携式手动工装，整体外形轮廓遵循C形结构的经典力学布局，重心落在C形主体的弧形段位置，放置在平面上时具备良好的自稳性，不会轻易倾倒。除了常规的机加工划线、钻孔、打磨工序中的工件固定外，这类夹具还广泛应用于钣金粘接时的施压固定、木工拼板时的临时锁紧、管路维修时的法兰对接定位、焊接作业时的工件拼合固定等场景，不同场景下对夹紧力的需求差异较大，这套结构的螺杆传动比经过合理匹配，手动操作时既不会因为传动比过小导致旋进效率太低，也不会因为传动比过大导致无法输出足够的夹紧力。

在结构细节处理上，C形主体的所有受力转角位置都做了圆弧过渡处理，避免直角位置出现应力集中，防止长期承受大夹紧力时出现开裂风险，螺杆的外露螺纹段预留了足够的润滑空间，日常维护时只需要在螺纹表面涂抹少量润滑脂，就能长期保持顺畅的进给手感，不会因为锈迹、铁屑卡滞导致旋动困难。端盖结构的设计则是为了限制螺杆的最大退出行程，避免作业过程中螺杆完全从主体上旋出脱落，减少现场零散零件丢失的概率，同时也能对螺杆的进给终点起到限位作用，防止过度旋进导致螺纹副脱开。整套结构没有易损的精密零件，所有构件都可以采用常规的机械加工工艺制作，维护成本极低，即使在多粉尘、多金属碎屑的车间环境中，也能保持稳定可靠的工作状态，不会因为少量杂物进入配合间隙就完全失效。
